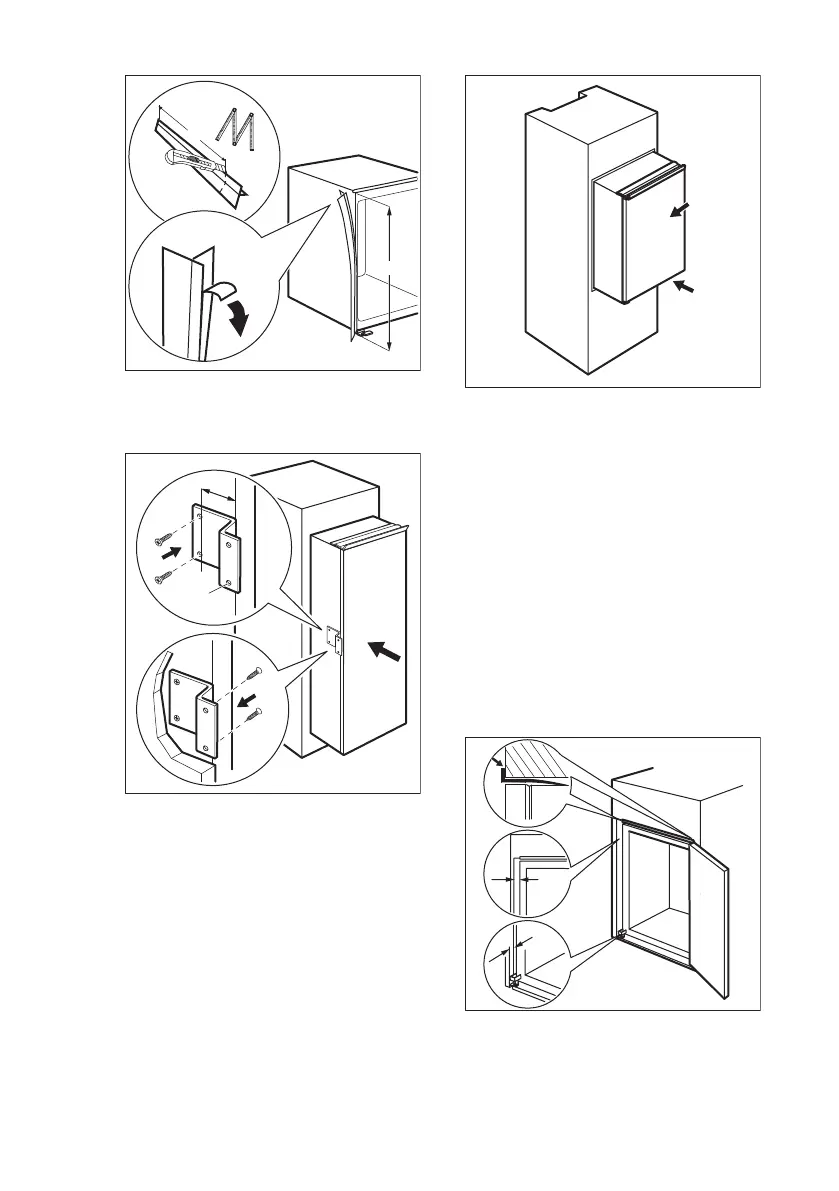

2. Percez un trou de 2,5 mm de
diamètre (10 mm max. de
profondeur) dans l'appareil.
3. Fixez l'attache carrée à l'appareil.
Ø 2.5 mm
13 mm
1
3
2
4. Insérez l'appareil dans le meuble
d'encastrement.
5. Poussez l'appareil dans la direction
indiquée par les flèches (1) jusqu'à
ce que la partie couvrant l'interstice
en haut de l'appareil butte contre le
meuble de cuisine.
1
2
6. Poussez l'appareil dans la direction
indiquée par les flèches (2) contre le
meuble, du côté opposé à la
charnière.
7. Ajustez la position de l'appareil dans
le meuble d'encastrement.
Assurez-vous que la distance entre
l'appareil et le bord avant du meuble
est de 44 mm.
Le cache de la charnière inférieure
(dans le sachet d'accessoires) vous
permet de vérifier que la distance
entre l'appareil et le meuble de
cuisine est correcte.
Assurez-vous que l'écart entre
l'appareil et le meuble est de 4 mm.
8. Ouvrez la porte. Mettez en place le
cache de la charnière inférieure.
44mm
4mm
9. Fixez l'appareil au meuble
d'encastrement à l'aide de 4 vis.
