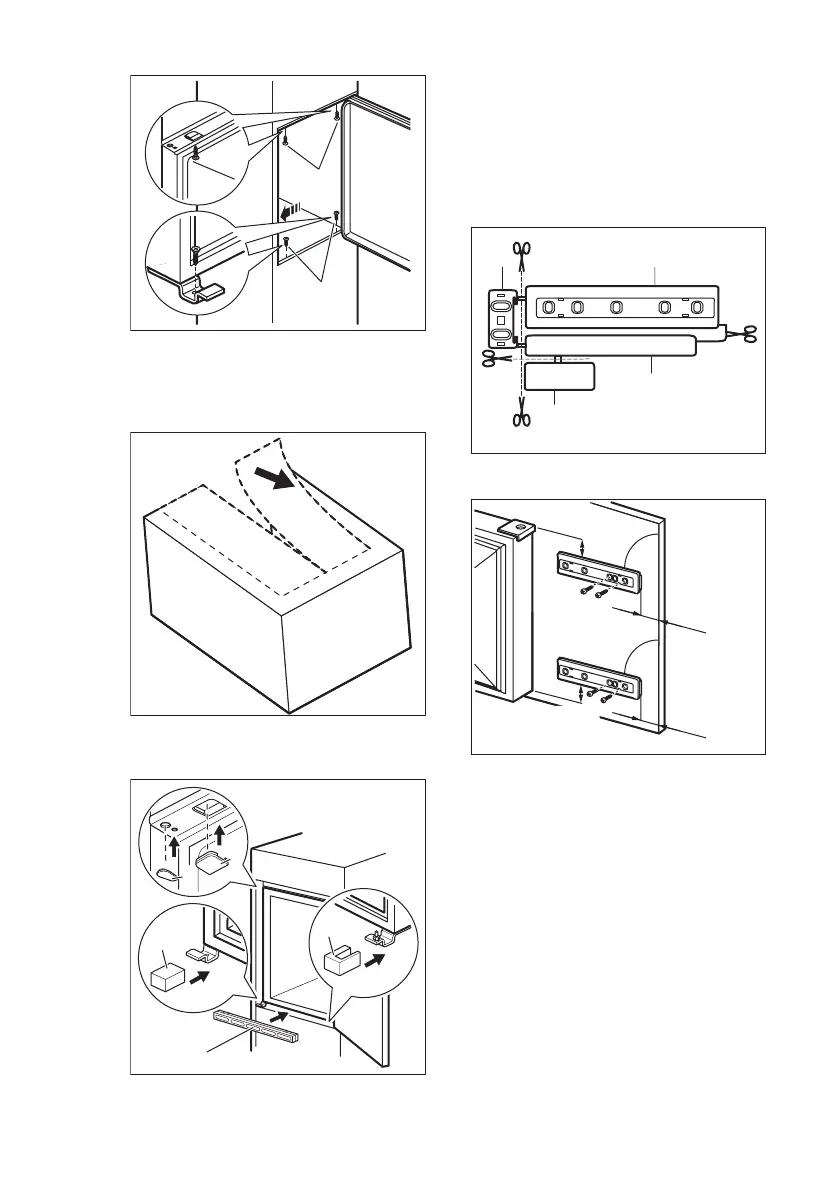

10. Retirez la pièce correcte du cache-
charnière (E). Assurez-vous que
vous retirez bien la pièce DX s'il
s'agit de la charnière droite, SX s'il
s'agit de l'autre charnière.
11. Fixez les protections (C, D) sur les
ergots et dans les trous des
charnières.
12. Mettez en place la grille
d'aération (B).
13. Fixez les cache-charnières (E) sur la
charnière.
14. Placez l'appareil contre la paroi
latérale du meuble de cuisine.
15. Détachez les pièces (Ha), (Hb), (Hc)
et (Hd).
16. Installez la pièce (Ha) sur la face
intérieure du meuble de cuisine.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
17. Poussez la pièce (Hc) sur la
pièce (Ha).
FRANÇAIS 35
