L'INSTALLATION ET L'ENTRETIEN DOIVENT f:TRE EFFECTUF:SPAR UN INSTALLATEUR QUALIFli_.
IMPORTANT : CONSERVEZ POUR UINSPECTEUR D'I_LECTRICITE LOCAL.
USEZ ET CONSERVEZ CES iNSTRUCTiONS POUR RI_FI_RENCES ULTERIEURES.
POUR VOTRE SI_CURITE: N'entreposez pas ou n'utilisez pas d'essence ou d'autres
produits inflammables a proximite de cet appareil ou de tout autre appareil _lectrom_nager.
Votre nouveau four encastre a ete con_u pour s'ajuster a differentes dimensions de decoupage
et en faciliter I'installation. La premiere _tape de votre installation consiste _ mesurer les
dimensions du d_coupage actuel et, _ les comparer au tableau de dimensions de d_coupage ci-
dessous. Vous d_couvrirez peut=_tre que peu ou pas de modification sera necessaire.
F_!_I N'enlevez pas les entretoises (s'il y en a) sur les patois lat_rales et/ou _ I'arri_re
du four. Ces entretoises centrent le four dans I'espace fourni. Le four dolt _tre centre pour
prevenir une accumulation excessive de chaleur pouvant causer un feu ou des dommages.
Canada
!_tats=Un is
La distance suggeree du plancher est 111/2" (29,2 cm).
La distance minimale requise est 41/2" (11.4 cm). I Y2"(3.8 cm)
Min.
B
Porteouverte
(voir note 2) .....
NOTES:
l.La base dolt pouvoir supporter 275 Ibs (125 kg) pour les
modules 27" et 350 Ibs (159 kg) pour les modules 30".
2.AIIouez au moins 21 " (53.3 cm) d'espace a I'avant du four
pour permettre I'ouverture complete de la porte du four.
3.La dimension 6 (profondeur du d@coupage) est critique
pour une bonne installation du four. Si la moulure
inf@rieure du four ne vient pas s'accoter contre I'armoire,
ou si un bruit sefait entendre sur les modules
convection, v@rifiez la dimension G pour vous assurer
qu'elle est correcte.
de largeur si necessaire (note 4).
BoTte de jonction
_lectrique

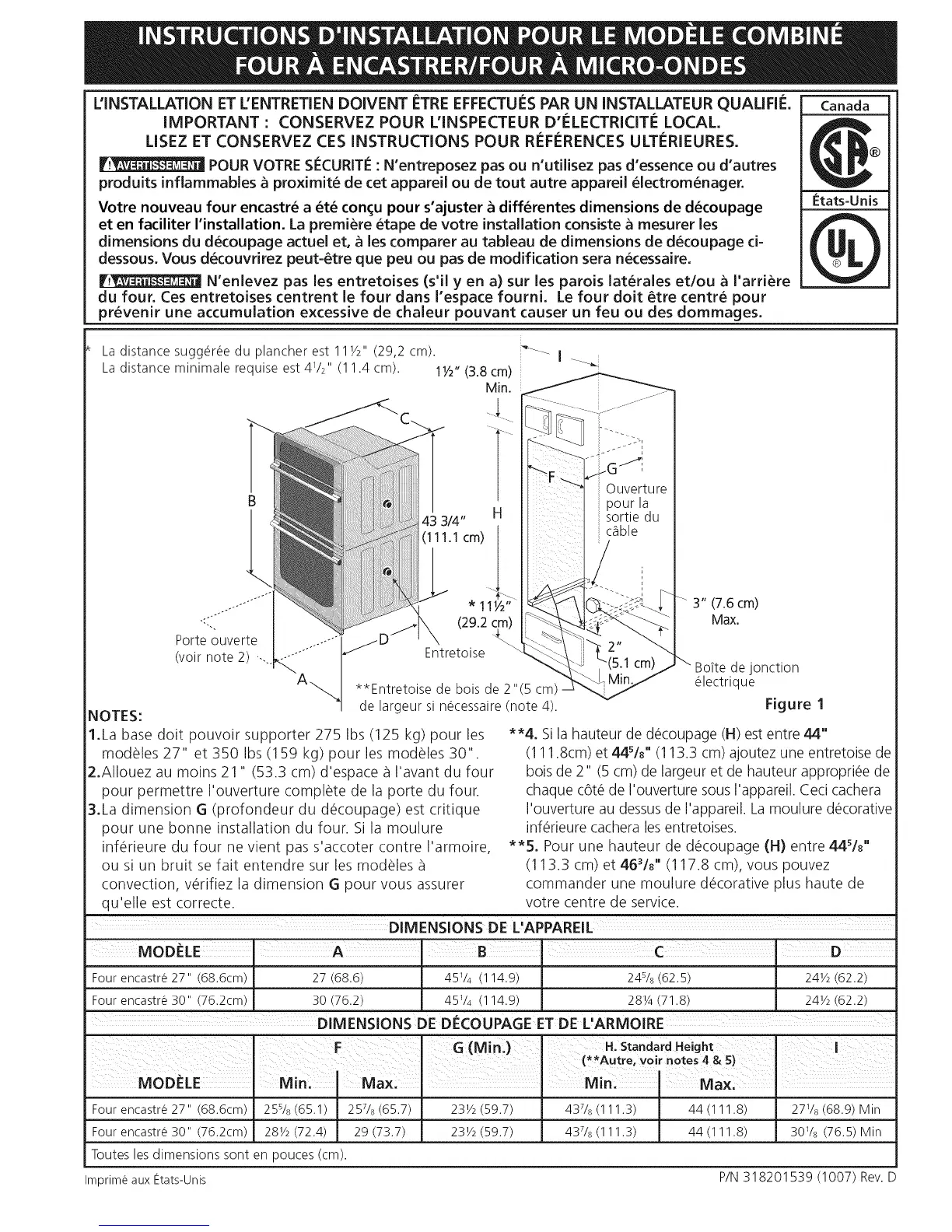

Figure I
**4. Si la hauteur de d_coupage (H) est entre 44"
(111.8cm) et 44s/8" (113.3 cm) ajoutez une entretoise de
bois de 2" (5 cm) de largeur et de hauteur appropri_e de
chaque c6t_ de I'ouverture sous I'appareil. Ceci cachera
I'ouverture au dessusde I'appareil. La moulure d_corative
inf_rieure cachera les entretoises.
**5. Pour une hauteur de d_coupage (H) entre 44s/8"
(113.3 cm) et 46_/8" (117.8 cm), vous pouvez
commander une moulure d_corative plus haute de
votre centre de service.
DIM ENSIONS DE UAPPAREIL
MODELE I A I B I C I D
Four encastre 27" (68.6cm) 27 (68.6) 45% (114.9) 24s/_ (62.5) 24Y_ (62.2)
Four encastre 30" (76.2cm) 30 (76.2) 451/_ (114.9) 281/4 (71.8) 24Y_ (62.2)
! DIMENSIONS DE DECOUPAGE ETDE LARMOIRE
Four encastre 27" (68.6cm) 25sA (65.1) 25% (65.7)
Four encastre 30" (76.2cm) 28Y_ (72.4) 29 (73.7)
Toutes les dimensions sont en pouces (cm).
Imprim_ aux _tats-Unis
23Y2 (59.7) 43% (111.3) 44 (111.8) 27V_ (68.9) Min
23Y2 (59.7) 43% (111.3) 44 (111.8) 301/_ (76.5) Min
P/N 318201539 (1007) Rev.D
