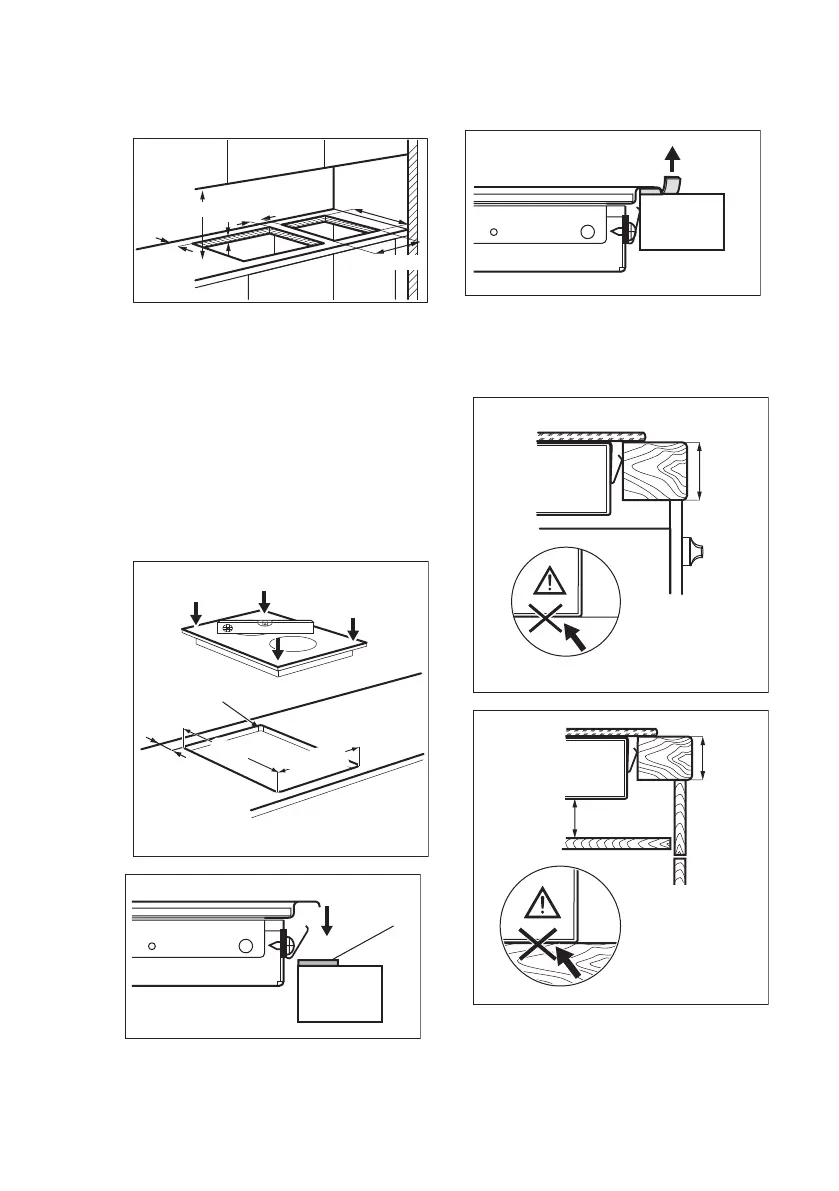

8.4 Installation de plusieurs
tables de cuisson
40-50 mm
55 mm
30 mm
min. 650 mm
490 mm
270 mm
Si vous devez installer plusieurs tables
de cuisson de 30 cm les unes à côté des
autres dans la même découpe, vous
pouvez vous procurer un kit de montage
comprenant un support latéral et des
joints supplémentaires auprès de votre
service après vente agréé. Les
instructions d'installation
correspondantes sont fournies avec le
kit.
8.5 Montage
490 mm
270 mm
R 5mm
55 mm
0
+1
0
+1
A
Placez le joint d'étanchéité A tout autour
du bord de la découpe.
Placez la table dans la niche et
enfoncez-la jusqu'à ce qu'elle touche la
surface du plan de travail. Enlevez
ensuite le surplus de joint d'étanchéité.
min.
28 mm
min.
12 mm
min.
20 mm
