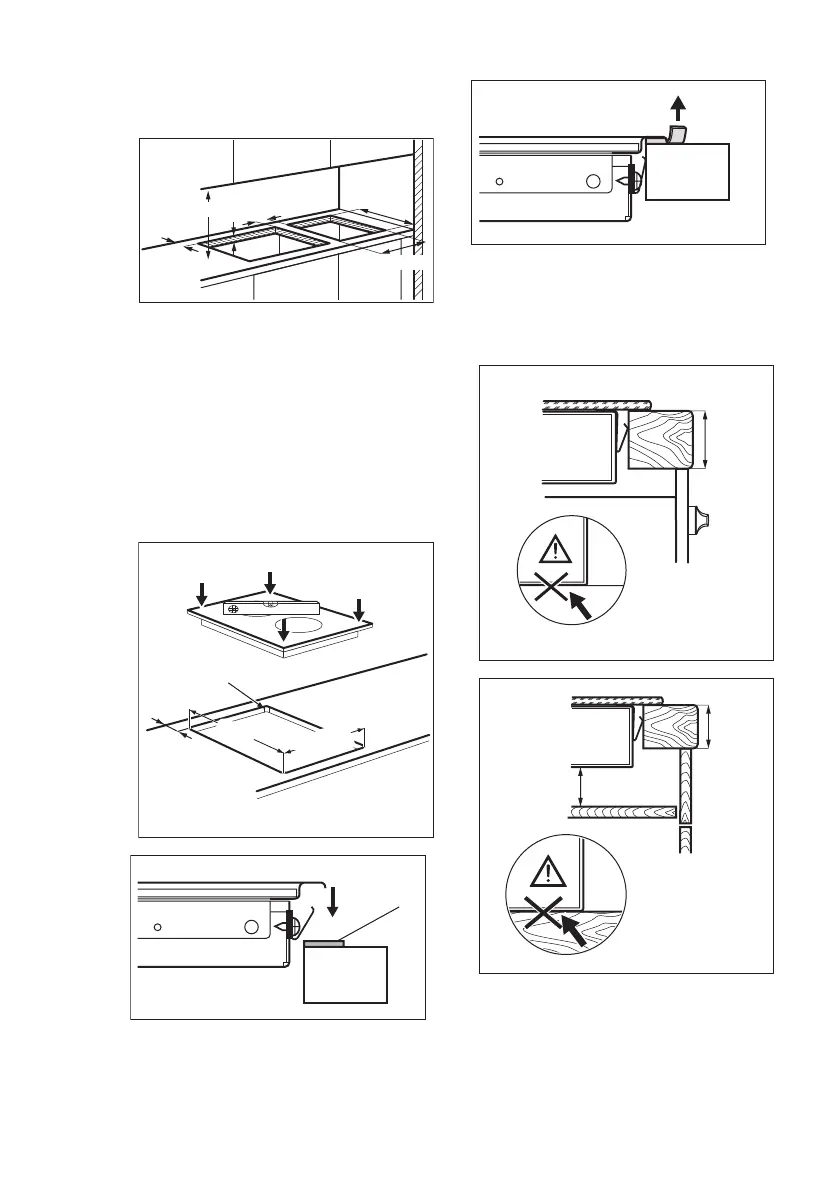

8.4 Montage von mehr als
einem Kochfeld
40-50 mm
55 mm
30 mm
min. 650 mm
490 mm
270 mm
Verwenden Sie den Montage-Bausatz,
der einen seitlichen Stützträger und
zusätzliche Dichtungen enthält, wenn
mehrere 30-cm-Kochfelder
nebeneinander in dieselbe Aussparung
eingebaut werden. Der Bausatz ist beim
autorisierten Kundendienst erhältlich. Die
Montageanleitung wird mit dem Bausatz
geliefert.
8.5 Montage
490 mm
270 mm
R 5mm
55 mm
0
+1
0
+1
A
Bringen Sie die Dichtung A um den
gesamten Rand der Aussparung an.
Setzen Sie das Kochfeld in die
Aussparung und drücken Sie es nach
unten, bis es die Arbeitsplatte berührt.
Entfernen Sie dann die überschüssige
Dichtung.
min.
28 mm
min.
12 mm
min.
20 mm
