22

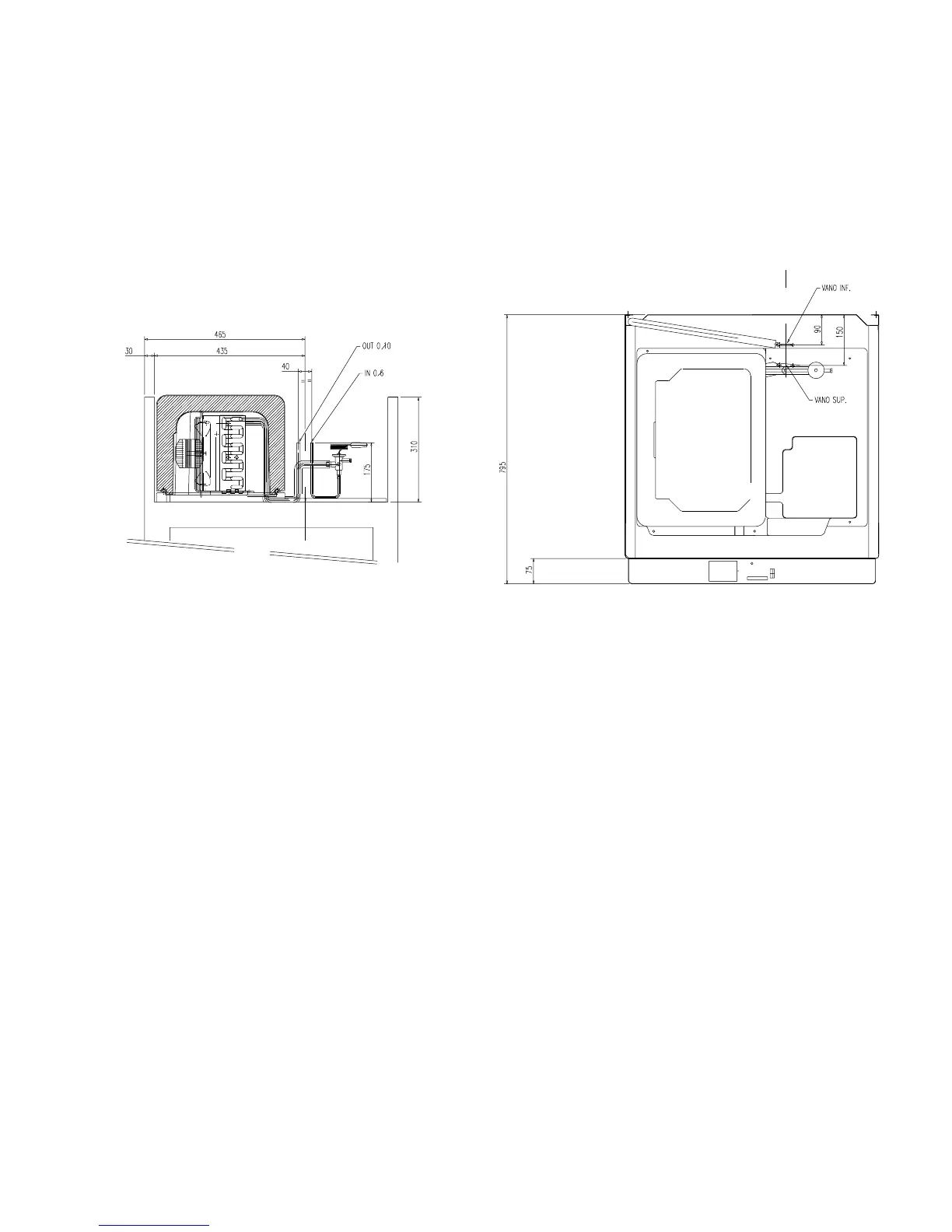

DIAGRAM FOR POSITIONING OF PIPES FOR REMOTE UNIT;
APPLICABLE FOR REMOTE CABINETS 550/650 OR FOR
REMOTE CABINETS 1200/1400 WITH TWO TEMPERATURES
SCHEMA POSIZIONAMENTO DEI TUBI PER GRUPPO
REMOTO, VALIDO PER ARMADI REMOTI 550/650 OPPURE
PER ARMADI REMOTI 1200/1400 A DUE TEMPERATURE
SCHÉMA DE MISE EN PLACE DES TUYAUX POUR GROUPE À
DISTANCE, VALABLE POUR LES ARMOIRES
PRÉDISPOSÉES POUR GROUPE À DISTANCE 550/650 OU
POUR LES ARMOIRES 1200/1400 À DEUX TEMPÉRATURES
PRÉDISPOSÉES POUR GROUPE À DISTANCE
ESQUEMA DE POSICIONAMENTO DOS TUBOS PARA O
GRUPO REMOTO, VÁLIDO PARA ARMÁRIOS REMOTOS 550/
650 OU PARA ARMÁRIOS REMOTOS 1200/1400 DE DUAS
TEMPERATURAS
B
A
A= TUBO DI ASPIRAZIONE DIAMETRO ESTERNO 6 mm
B = TUBO DI MANDATA DIAMETRO ESTERNO 10 mm
A = SUCTION PIPE OUTSIDE DIAMETER 6 mm
B = DELIVERY PIPE OUTSIDE DIAMETER 10 mm
A = TUYAU D’ASPIRATION DIAMÈTRE EXTÉRIEUR 6 mm
B = TUYAU DE REFOULEMENT DIAMÈTRE EXTÉRIEUR 10 mm
A = TUBO DE ASPIRACIÓN DIÁMETRO EXTERIOR 6 mm
B = TUBO DE DESCARGA DIÁMETRO EXTERIOR 10 mm
