Electrolux SMART 726599 - Page 23

23

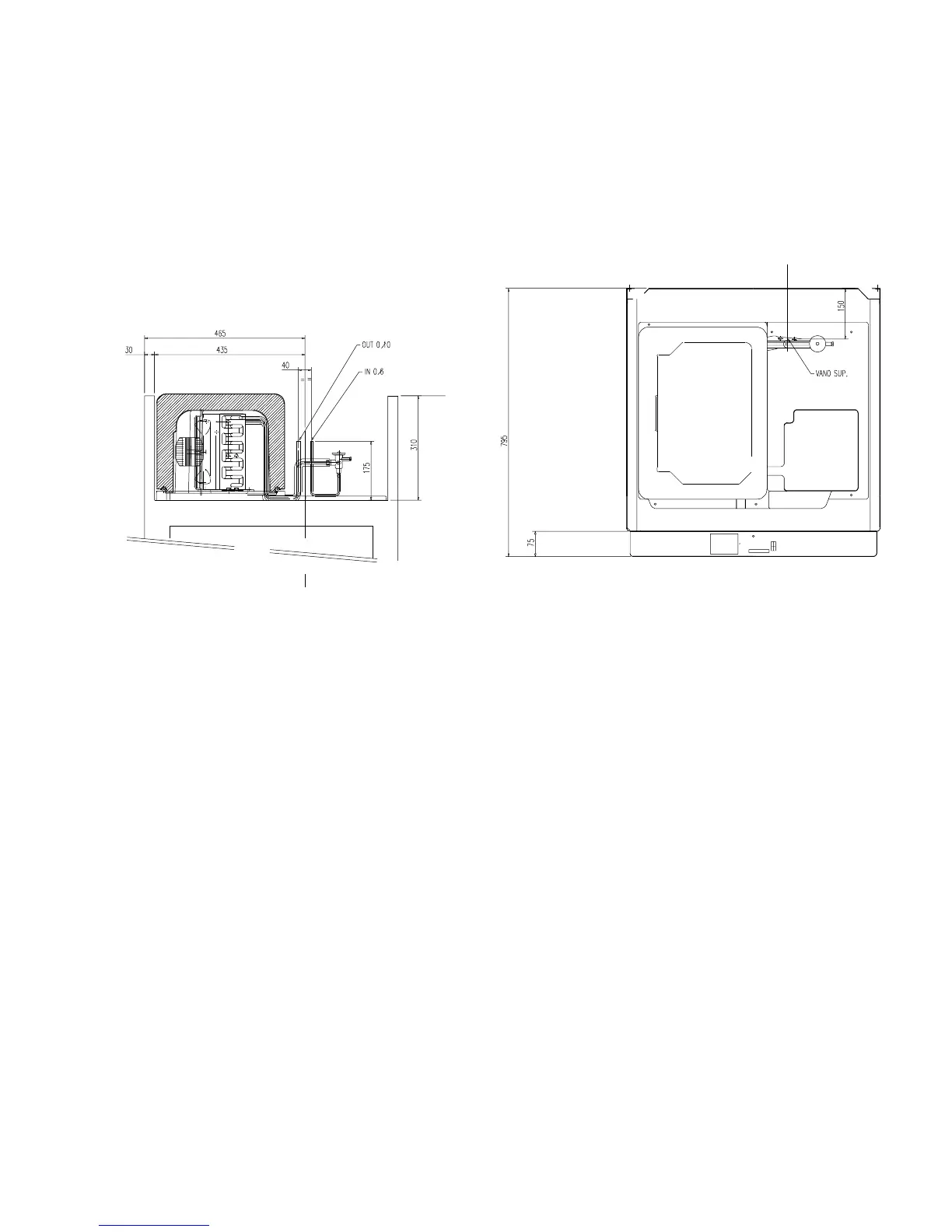

DIAGRAM FOR POSITIONING OF PIPES FOR REMOTE UNIT;
APPLICABLE FOR REMOTE CABINETS 550/650 WITH TWO
TEMPERATURES OR FOR CABINETS 1200/1400 WITH
SMALL CELL (COMPARTMENT 350)
SCHEMA POSIZIONAMENTO DEI TUBI PER GRUPPO REMO-
TO VALIDO PER ARMADI 550/650 A DUE TEMPERATURE
OPPURE PER ARMADI 1200/1400 CON CELLETTA (VANO
350)
A
B
A = SUCTION PIPE OUTSIDE DIAMETER 6 mm
B = DELIVERY PIPE OUTSIDE DIAMETER 10 mm
A = TUBO DI ASPIRAZIONE DIAMETRO ESTERNO 6 mm
B = TUBO DI MANDATA DIAMETRO ESTERNO 10 mm
SCHÉMA DE MISE EN PLACE DES TUYAUX POUR GROUPE À
DISTANCE, VALABLE POUR LES ARMOIRES 550/650 À
DEUX TEMPÉRATURES OU POUR LES ARMOIRES 1200/
1400 AVEC PETITE CELLULE (COMPARTIMENT 350)
ESQUEMA DE MONTAJE DE LOS TUBOS PARA GRUPO
REMOTO, VÁLIDO PARA ARMARIOS 550/650 DE DOS
TEMPERATURAS O PARA ARMARIOS 1200/1400 CON
CÁMARA PEQUEÑA (COMPARTIMIENTO 350)
A = TUYAU D’ASPIRATION DIAMÈTRE EXTÉRIEUR 6 mm
B = TUYAU DE REFOULEMENT DIAMÈTRE EXTÉRIEUR 10 mm
A = TUBO DE ASPIRACIÓN DIÁMETRO EXTERIOR 6 mm
B = TUBO DE DESCARGA DIÁMETRO EXTERIOR 10 mm
