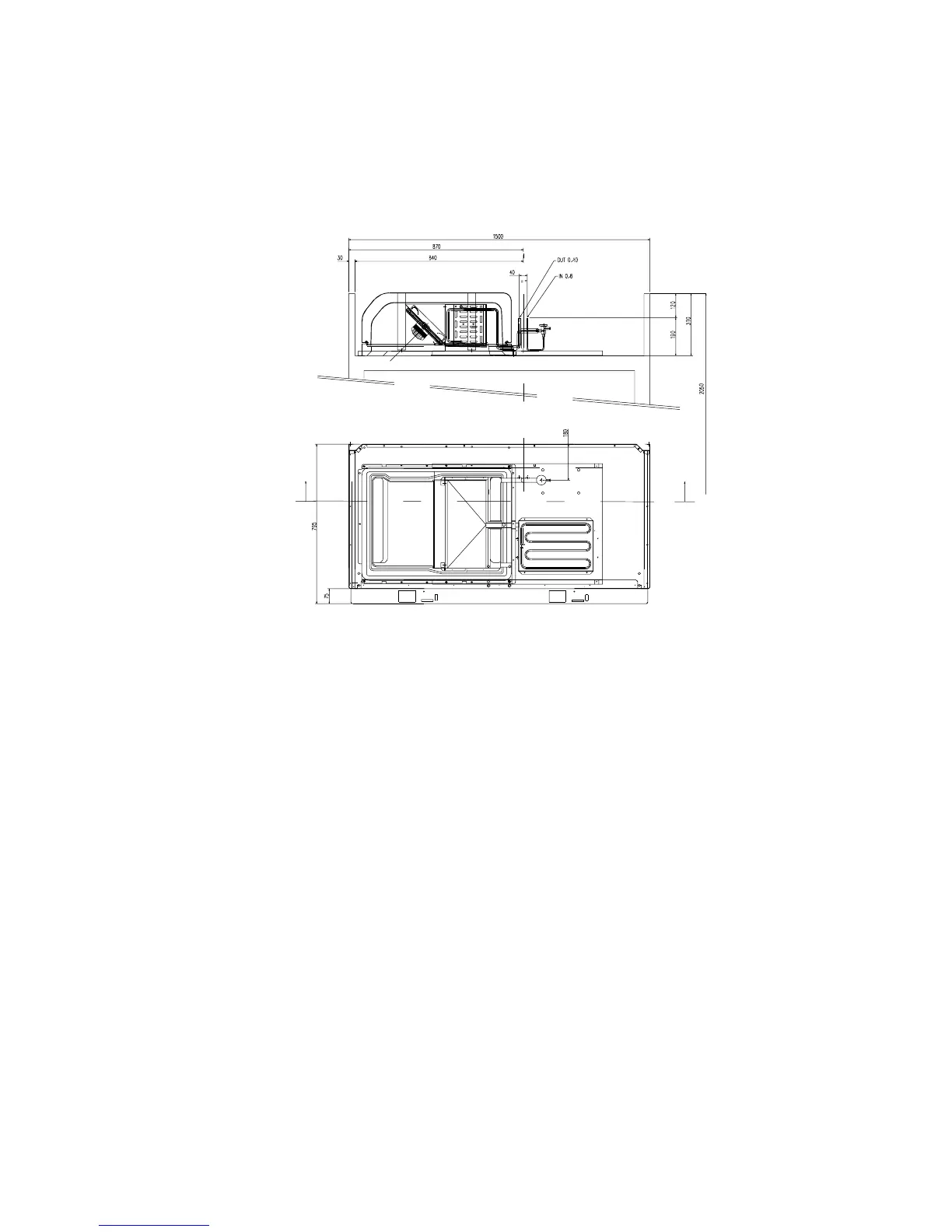

DIAGRAM FOR POSITIONING OF PIPES FOR REMOTE UNIT;
APPLICABLE FOR CABINETS 1200/1400
SCHEMA POSIZIONAMENTO DEI TUBI PER GRUPPO REMO-
TO VALIDO PER ARMADI 1200/1400
B
A
A = SUCTION PIPE OUTSIDE DIAMETER 6 mm
B = DELIVERY PIPE OUTSIDE DIAMETER 10 mm
A = TUBO DI ASPIRAZIONE DIAMETRO ESTERNO 6 mm
B = TUBO DI MANDATA DIAMETRO ESTERNO 10 mm
SCHÉMA DE MISE EN PLACE DES TUYAUX POUR GROUPE À
DISTANCE, VALABLE POUR LES ARMOIRES 1200/1400
ESQUEMA DE MONTAJE DE LOS TUBOS PARA GRUPO RE-
MOTO, VÁLIDO PARA ARMARIOS 1200/1400
ESQUEMA DE POSICIONAMENTO DOS TUBOS PARA
GRUPO REMOTO VÁLIDO PARA ARMÁRIOS 1200/1400
A = TUYAU D’ASPIRATION DIAMÈTRE EXTÉRIEUR 6 mm
B = TUYAU DE REFOULEMENT DIAMÈTRE EXTÉRIEUR 10 mm
A = TUBO DE ASPIRACIÓN DIÁMETRO EXTERIOR 6 mm
B = TUBO DE DESCARGA DIÁMETRO EXTERIOR 10 mm
