“REFRIGERATOR” VERSION CONTROL PANEL
PANNELLO DI CONTROLLO VERSIONE "FRIGORIFERO”
PANNEAU DE COMMANDE VERSION RÉFRIGÉRATEUR”
PANEL DE CONTROL DE REFRIGERADOR
2
3
4
1
CATEGORY
HUM
HIGH
%
SET
HACCP
ACCESS TO
FOOD CATEGORIES
HIGH HUM.
ON/OFF
SERVICE
ALARMS
PRINT
TEMPERATURE/
CATEGORY
SELECTION
MANUAL
DEFROST
COMPRESSOR
S TATU S
POWER SUPPLY
S TATU S
HACCP
ALARMS
7 DAYS
REPORT
POWER ON/OFF
1
2
356 10
2a 3a 4 7 8 9

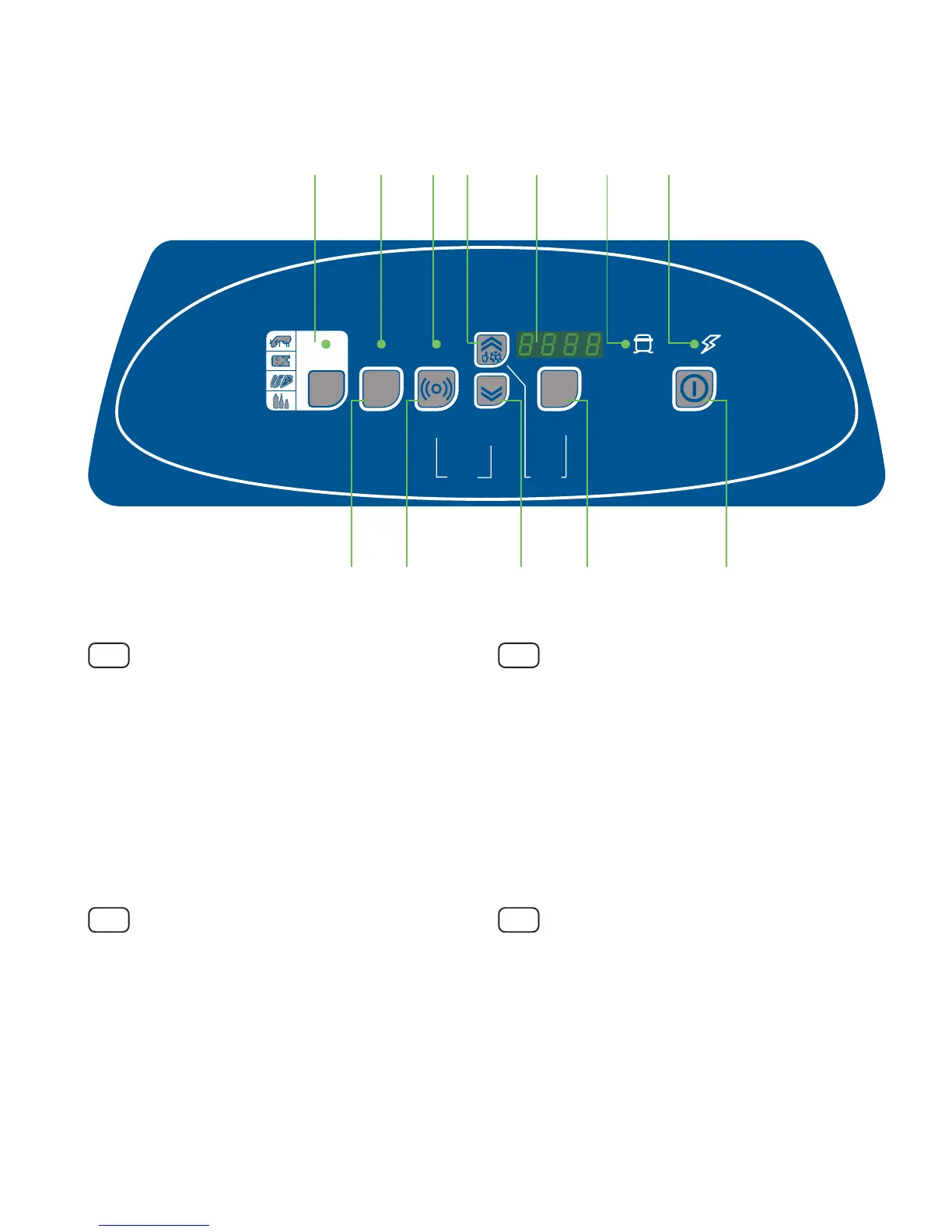

Fig.1
1-Access to Food Categories button
2-High humidity ON/OFF button
2a - High humidity indicator light
3-Service alarms button
3a - Service alarms indicator light
4-Manual defrost / UP button
5-Set temperature / Category selection / DOWN button
6-HACCP alarms button
7-Display
8-Compressor status indicator light
9-Power supply status indicator light
10 - Power ON/OFF button
