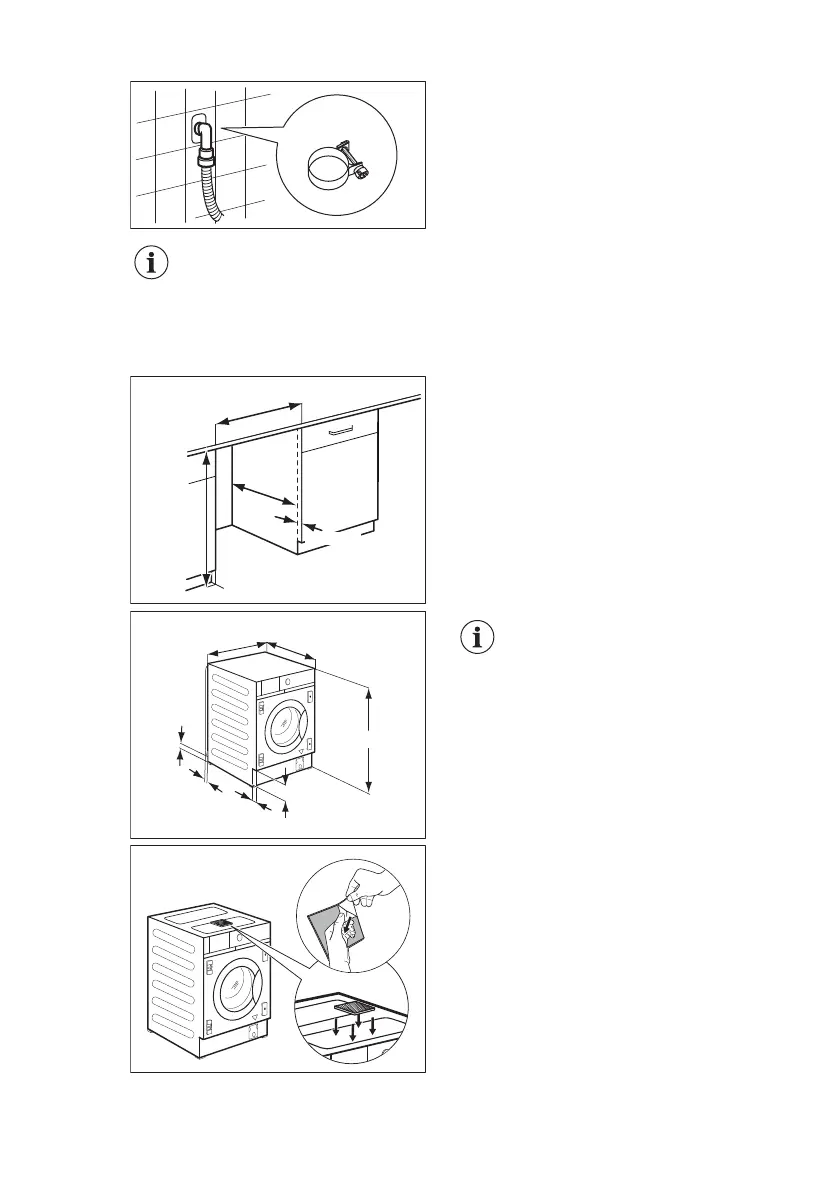

Au tuyau mural
Directement à un tuyau de vidange encastré
dans le mur et sécurisez-le avec le lien du
câble fourni L.
La longueur maximale du tuyau de vidange est de 400 cm. Contactez le
service après-vente pour obtenir d'autres longueurs de tuyaux de vidange
et des rallonges.
5.6 Encastrement
600 mm
min.
820 mm
min.
560 mm
16-22 mm
min.
Cet appareil est prévu pour être encastré
dans un meuble de cuisine. Consultez les
dimensions minimales de la niche sur les
schémas.
553 mm
596 mm
140 mm
76 mm
50 mm
50 mm
819 mm
S'il y a des tuyaux derrière
l'appareil, veillez à ce rien
n'obstrue la petite niche
indiquée par les mesures 50 x
50 mm.
L'appareil est également équipé d'un tampon-
éponge adhésif H que vous pouvez trouver à
l'intérieur du tambour.
Attachez-le sur le dessus de l'appareil tel
qu'indiqué sur le schéma.
Lors de la mise à niveau de l'appareil sous le
meuble, N'ÉCRASEZ pas le tampon-éponge.
FRANÇAIS 15
