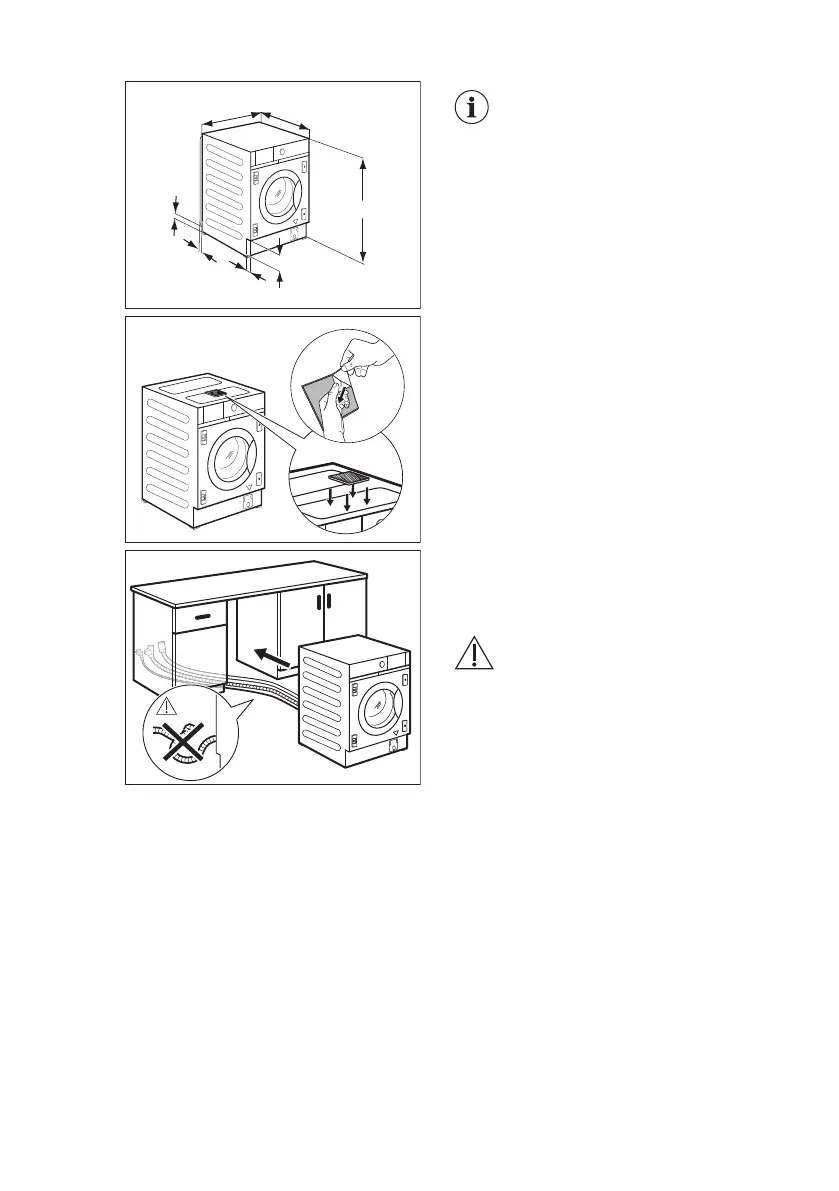

553 mm
596 mm
140 mm
76 mm
50 mm
50 mm
819 mm
Verlaufen hinter dem Gerät
Schläuche, achten Sie darauf,
dass der Ausschnitt mit den
Maßen 50 x 50 mm nicht
verdeckt wird.
Das Gerät besitzt auch ein selbstklebendes
Schwammkissen H, das sich in der Trommel
befindet.
Bringen Sie es oben auf dem Gerät, wie in
der Abbildung gezeigt, an.
Wenn Sie das Gerät unter dem Möbel
ausrichten, drücken Sie das Schwammkissen
nicht zusammen.
Stellen Sie vor Beginn des Einbaus das Gerät
in die Nähe der Nische und schließen Sie den
Zulaufschlauch, den Ablaufschlauch und das
Netzkabel bereits an.
WARNUNG!
Stellen Sie sicher, dass diese
nicht geknickt oder gequetscht
werden.
5.7 Vorbereitung und Montage der Verkleidungstür
Die Verkleidungstür muss folgende Abmessungen aufweisen:
• Breite min. 595 - max. 598 mm;
• Stärke 16 - 22 mm.
www.electrolux.com16
