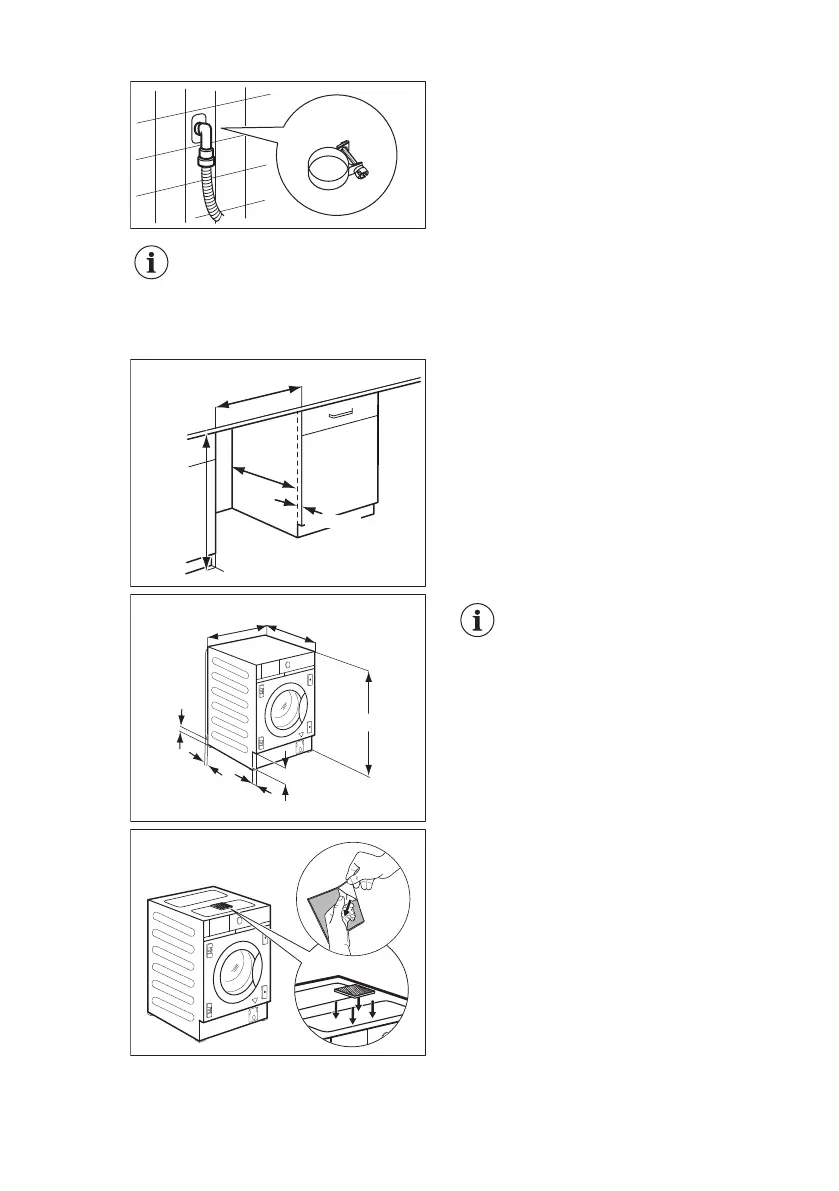

Ad un tubo a parete
Direttamente in una conduttura di scarico
incassata nel muro del locale e serrare con la
fascetta fornita in dotazione L.
È possibile prolungare il tubo di scarico fino a un massimo di 400 cm.
Contattare il Centro Assistenza per l'altro tubo di scarico e la prolunga.
5.6 Incasso
600 mm
min.
820 mm
min.
560 mm
16-22 mm
min.
Questa apparecchiatura è stata progettata
per il montaggio a incasso in un mobile.
Vedere le dimensioni di incasso minimo negli
schemi.
553 mm
596 mm
140 mm
76 mm
50 mm
50 mm
819 mm
Se i tubi flessibili passano
dietro all'apparecchiatura,
verificare che nulla ostruisca il
piccolo incasso indicato con le
misure 50 x 50 mm.
L'apparecchiatura è inoltre dotata di un
cuscinetto-spugna adesivo H che si trova
all'interno del cestello.
Fissarlo sulla parte superiore
dell'apparecchiatura, ove indicato nel
disegno.
Quando l'apparecchiatura viene messa in
piano sotto ai mobili, NON schiacciare il
cuscinetto-spugna.
ITALIANO 15
