M
N
O

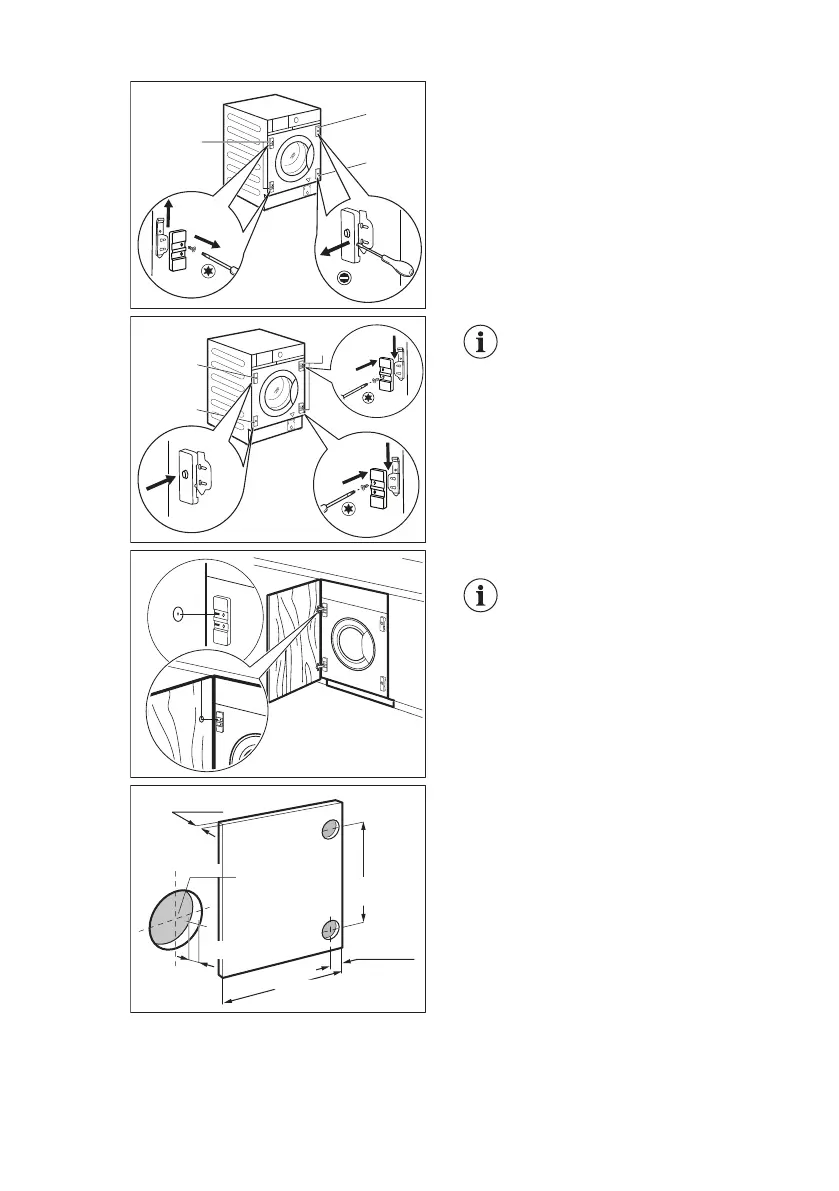

Se la porta del mobile deve essere aperta da
sinistra a destra, invertire la posizione dei
supporti ceniera M con la piastra magnetica
N e la piastra inferiore O.
M
N
O
Verificare che la piastra con la
calamita sia nella posizione
superiore.
x
y
y
Preparazione della porta del mobile
Per svasare la porta
consigliamo di rivolgersi a un
professionista.
Allineare correttamente la porta del mobile
agli elementi d'arredo.
Misurare la distanza X per fissare l'altezza
del foro e svasare la cerniera superiore. Il
centro del foro Y dovrebbe trovarsi alla
stessa altezza della corsa sul supporto della
cerniera.
16-22 mm
22±1,5 mm
449
mm
595-598 mm
Ø 35 mm
12,5 - 14 mm
Impostare la posizione del foro inferiore
rispettando le dimensioni e le distanze
indicate nel disegno (449 mm).
Svasare i fori.
ITALIANO 17
