Manual cu instrucţiuni de exploatare şi montare SD www.elektror.com
024118 07.16/06
RO
2 INFORMAŢII DESPRE TRANSPORT,
MANIPULAREA ŞI DEPOZITAREA
MAŞINII
2.1 Transport şi manipulare
• Înainte de montare şi punere în funcţiune verifi caţi toate
piesele la daune de transport. O sufl antă cu canale latera-
le deteriorată poate reprezenta un risc al siguranţei înalt şi
în consecinţă nu este permis să fi e pusă în funcţiune.
• Nu depozitaţi sufl anta cu canale laterale neprotejată în
aer liber (protejaţi la umiditate).

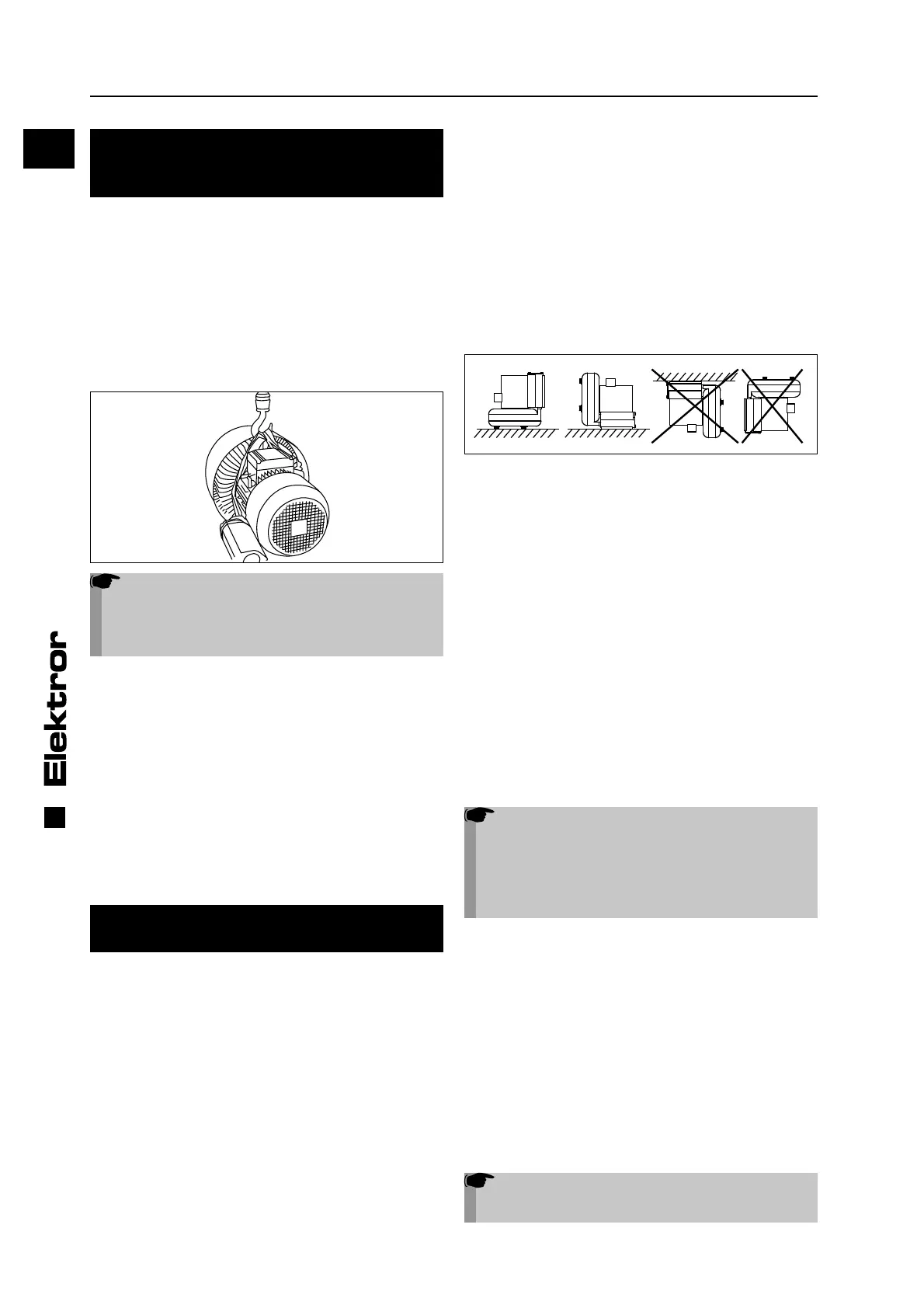

• Ancoraţi sigur mijloacele de ridicare. Utilizaţi numai mijloa-
ce de ridicare şi dispozitive de preluare a încărcăturilor cu
o sufi cientă capacitate portantă. Asiguraţi căile de trans-
port.
Indicaţie!
Asupra șuruburilor cu ureche motorul nu trebu-
ie să fi e utilizate pentru ridicarea unității. Acest
lucru este posibil pentru un motor de (de) utilizat
de asamblare.
2.2 Depozitare
• Asiguraţi-vă că racordul de aspirare şi cel de refulare sunt
obturate.
• Aşezaţi sufl anta cu canele laterale
-> pe cât posibil în ambalajul original
-> într-un spaţiu închis
-> uscat, fără praf şi fără vibraţii.
• Domeniul temperaturilor de depozitarea de la -20°C până
la +60°C
• După o perioadă de depozitare de 6 luni trebuie reverifi -
caţi înainte de montare rulmenţii sufl antei cu canale late-
rale.
3 INFORMAŢII DESPRE PUNEREA ÎN
FUNCŢIUNE A MAŞINII
3.1 Indicaţii fundamentale
• Înainte de prima şi de fi ecare punere în funcţiune trebuie
efectuată o verifi care atentă a stării regulamentare a apa-
ratului. Aparatele care, de ex. la livrare sau instalare, pre-
zintă deteriorări trebuie supuse unei reverifi cări de specia-
litate.
• Este permisă efectuarea amplasării, montajului, exploatării
şi mentenanţei numai personalului de specialitate şi com-
petent. Funcţionare după o montare, mentenanţă defectu-
oasă sau înlocuire necorelată a subansamblurilor conduce
la o utilizare neconformă cu destinaţia şi la pierderea ga-
ranţiei. Riscul ce survine reprezintă răspunderea clientului
sau responsabilului cu exploatarea în nume propriu.
3.2 Amplasare, montare
• Amplasaţi sufl anta cu canale laterale protejat de intemperii,
orizontal - vezi şi 1.1. În cazul amplasării în exterior, în ge-
neral trebuie prevăzută o protecţie contra intemperiilor,
care îndeplineşte specifi caţiile de la 1.1 Utilizare conform
destinaţiei şi care protejează sufl anta cu canele laterale de
infl uenţele vremii.
• Nu expuneţi la nicio solicitare prin oscilaţii sau şoc. Valori
admise de oscilaţie a sufl antei cu canele laterale:
Vezi ISO 14694, BV-3.
• Sufl antă cu canale laterale cu picior: Înşurubaţi fi x la locul
de utilizare pe o bază plană rigidă şi cu o capacitate portan-
tă sufi cientă fără transfer/solicitare prin oscilaţii.
• Sufl antele cu canele laterale care sunt amplasate pe ele-
mente cauciucate existente trebuie asigurate contra răsu-
cirii.
• Sufl ante fără motor (acţionare), acţionare prin curea şi pro-
tecţie a curelei: Pentru o amplasare şi fi xare sigură, stabilă
în legătură cu motorul, transmisia prin curea şi protecţie
curelei puse la dispoziţie de cumpărător, acesta (construc-
torul instalaţiei, responsabilul cu exploatarea sau un alt cli-
ent) trebuie să se îngrijească în nume propriu respectând
normativele şi prescripţiile în vigoare.
• Acoperiţi deschiderile de aspirare sau sufl are deschise cu
grilaje de protecţie conform DIN EN ISO 13857.
• Transmisia prin curea şi piesele ce se rotesc liber trebuie
acoperite cu o protecţie curea conform DIN EN ISO 13857.
• Acordaţi atenţie existenţei unei ventilaţii sufi ciente a moto-
rului. Temperaturi admise ale mediului înconjurător la:
Tensiuni speciale, motoare cu mai multe tensiuni, variante
de execuţie adecvate FU, variante de execuţie FUK, aparate
cu aprobare UL:
• Temperatura mediului ambiant -20°C până la +40°C
• Nu este permis ca sistemul de ventilare a motorului de
acţionare să fi e afectat de către situaţia de montare.
3.3 Racord electric
Indicaţie!
Lucrările specifi cate în această secţiune sunt per-
mise a fi efectuate numai de către un electrician
specialist autorizat.
Efectuaţi racordarea în cutia de borne conform
schemei de conectare şi a reglementărilor locale
acceptate.
Ca motoare de acţionare sunt utilizate motoare de curent tri-
fazat sau de curent alternativ monofazat. Este identifi cabil la
marcajul aparatului după literele D (curent trifazat 3~) sau E
(curent alternativ monofazat 1~).
• Motorul de ac
ţionare trebuie asigurat cu un întrerupător
de protecţie motor (nu este valabil pentru aparatele
exploatate cu convertizor de frecvenţă). Pentru aparatele
exploatate cu convertizor de frecvenţă trebuie racordat la
convertizor senzorul de temperatură existent (PTC-senzor
conductor rece) sau racordat la convertizor dispozitivul de
supraveghere temperatură (contact normal închis) şi
evaluat.
• Reverifi caţi dacă tensiunea reţelei coincide cu specifi caţia
de pe plăcuţa cu date de identifi care şi performanţă.
• Racordul conductorului de protecţie există în cutia de borne.
Indicaţie!
În cazul exploatării motorului de acţionare cu un
convertizor de frecvenţă, trebuie respectate supli-
