5
W2 U2 V2
U1 V1 W1
W2 U2 V2
U1 V1 W1
(L3) (L1) (L3) (L1)
L1 L2 L3 L1 L2 L3
Z2 U2
U1 Z1
L1 N L1 N
Z2 U2
U1 Z1
www.elektror.com Manual cu instrucţiuni de exploatare şi montare SD
024118 07.16/06
RO
mentar următoarele:
• Este permisă exploatarea la convertizorul de
frecvenţă numai a motoarelor care sunt marcate
cu opţiunea „/FU”, „adecvat pentru exploatare cu
convertizor de frecvenţă” pe plăcuţa cu date de
identifi care şi performanţă, respectiv acelea care
au fost comandate şi confi rmate „adecvate pentru
exploatare cu convertizor de frecvenţă”.
• Este permis ca tensiunea de alimentare a con-
vertizorului de frecvenţă fără fi ltru motor să fi e de
maxim 400 V. În cazul conductorilor mai lungi, la
tensiuni mai mari de alimentare a convertizorului
şi/sau depăşiri a tensiunilor de impuls (max. 1000
Vpk pentru motoare de acţionare de până la 0,75
kW, max. 1300 Vpk pentru motoare de acţionare
mai mari de 0,75 kW) trebuie luate măsuri adec-
vate la bornele motorului precum de ex. instala-
rea unui fi ltru motor pentru protecţia motorului.
Vă rugăm să vă adresaţi în acest sens furnizorului
convertizorului de frecvenţă. În măsura în care
fi ltrul motorului este cuprins în conţinutul livrării,
acesta trebuie instalat între convertizorul de frec-
venţă şi motor. Vă rugăm să v
ă îngrijiţi pentru un
spaţiu sufi cient în tabloul de conexiuni şi să aveţi
în vedere specifi caţiile referitoare la instalare şi
montare din manualele cu instrucţiuni de exploa-
tare ale producătorilor convertizorului de frecven-
ţă/fi ltrului motorului.
• Lungimea maximă a conductorului între motor
şi convertizorul de frecvenţă nu este permis să
depăşească 20 m şi trebuie efectuată cu un cablu
adecvat ecranat, pe cât posibil pe un traseu direct
şi fără alte îmbinări prin borne sau fi şe.
• Împletitura de ecranare din cablul de racordare
trebuie să fi e conectată la sistemul de legare elec-
trică la pământ de mică rezistentă, fără excepţie
şi bilateral, adică la convertizorul de frecvenţă
şi la motor. Pe partea motorului trebuie utilizate
îmbinări înşurubate CEM adecvate de cablu care
contactează cu rezisten
ţă scăzută ecranarea
cablului pe tot perimetrul.
Alte informaţii referitoare la instalarea şi montarea corectă
CEM se preiau din indicaţiile cuprinse şi manualul cu instruc-
ţiuni de exploatare şi montarea al furnizorului convertizorului
de frecvenţă.

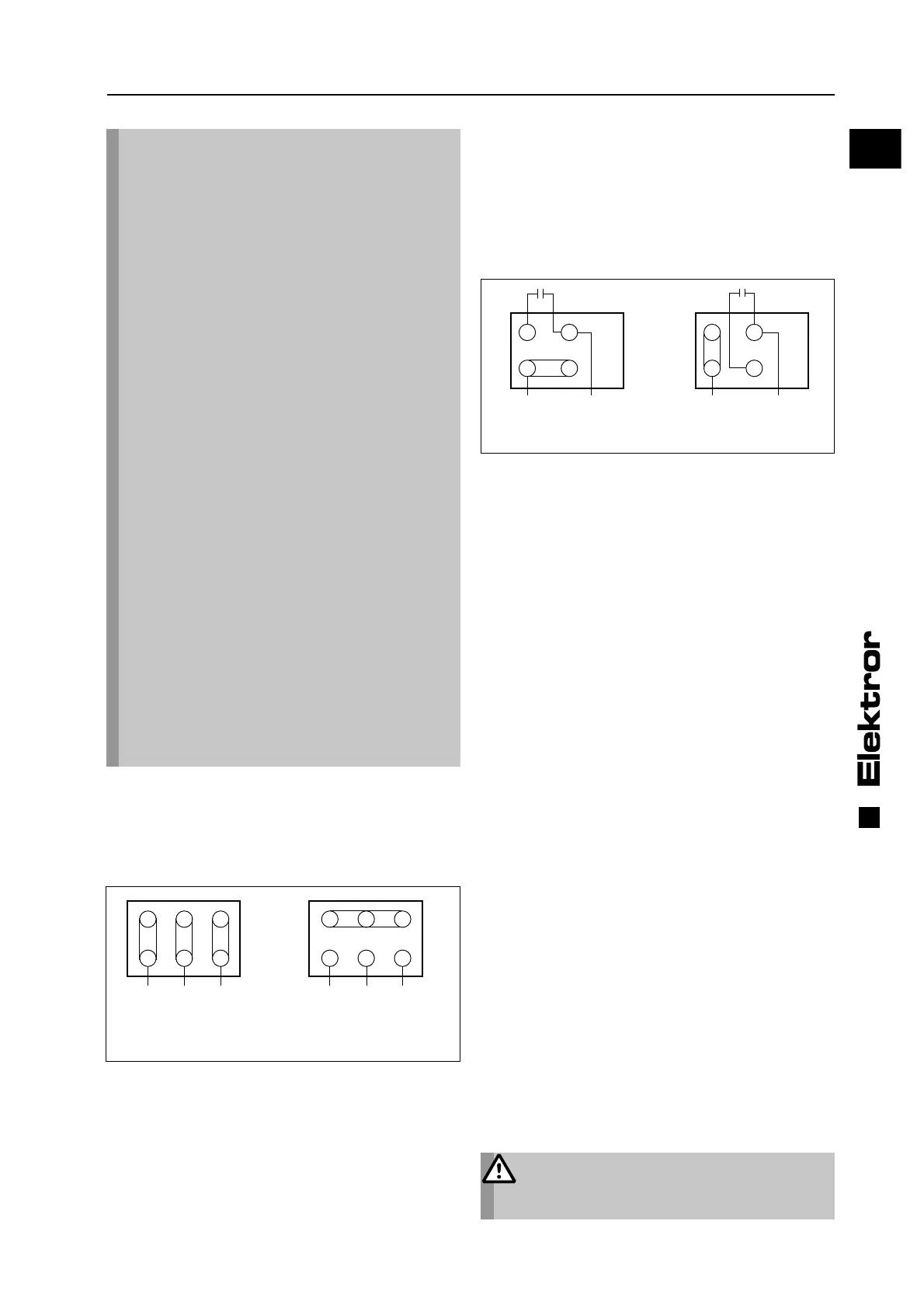

3.3.1 Conexiunea pentru sufl antă cu canale laterale de
curent trifazat
-conexiune Conexiune Y
(tensiune joasă) (tensiune înaltă)
Verifi carea sensului de rotaţie
Conectaţi sufl anta cu canale laterale. Sensul de rotaţie tre-
buie să coincidă cu sensul indicat de săgeata de pe carcasă.
Sensul de curgere al fl uxului de aer trebuie de asemenea să
coincidă cu sensul indicat de săgeţile de pe carcasa amorti-
zorului de zgomot. În cazul unui sens incorect trebuie schim-
bate între ele L1 şi L3.
Conexiunea stea-triunghi
Motoarele de putere peste 3,0 kW sunt prevăzute cu dema-
rare stea-triunghi la reţeaua de alimentare. Pentru conexiu-
nea directă (curent înalt de scurtcircuit în momentul conectă-
rii) vă rugăm să clarifi caţi condiţiile cu societatea furnizoare
de energie pentru dumneavoastră.
3.3.2 Conexiunea pentru sufl antă cu canale laterale de
curent alternativ monofazat
Rotaţie la dreapta Rotaţie la stânga
3.3.3 Conexiuni speciale şi borne suplimentare
Pentru motoare cu tensiune comutabilă, motoare cu poli
comutabil, motoare FU/FUK şi alte conexiuni speciale ale
motoarelor de curent alternativ trifazat şi monofazat există
în cutiile de borne ale motoarele scheme de conexiuni ale
produsului livrat. Aceasta este valabilă şi pentru protecţia ter-
mică a bobinei şi la încălzirea în repaus.
3.3.4 Conexiunea pentru aparate având montat
convertizor de frecvenţă
Efectuaţi profesional racordul la reţea cu legătură la conduc-
torul de protecţie şi compensare de potenţial corespunzător
specifi caţiilor cuprinse în instrucţiunile de montare aferente
convertizorului de frecvenţă.
3.4 Declaraţie referitoare la Directiva CEM (2004/108/CE)
Sufl antele noastre cu canale laterale sunt componente desti-
nate montări de către personal de specialitate în alte maşini
sau instalaţii, ceea ce înseamnă că nu sunt prevăzute pentru
utilizatorul fi nal. Conformitatea instalaţiei/maş
inii fi nale cu
Directiva CEM trebuie să fi e asigurată/confi rmată de către
producătorul instalaţiei/maşinii fi nale.
Sufl antă cu canale laterale exploatată în reţea:
În cazul funcţionării în reţea la tensiune alternativă de formă
sinusoidală, motoarele asincrone cu rotor colivie incorporate
în aparate îndeplinesc cerinţele Directivei CE „Compatibilita-
te electromagnetică” 2004/108/Ce cu respectarea normati-
velor EN 61000-6-4 (interferenţă emisă industrial) EN 61000-
6-3 (interferenţă emisă zonă rezidenţială).
Sufl antă cu canale laterale la exploatare convertizor de
frecvenţă (FU):
Pentru realizarea cerinţelor Directivei CE „Compatibilitate
electromagnetică” 2004/108/ CE înainte de punerea în func-
ţiune şi în cazul exploatării la convertizor de frecvenţă (în
măsura în care este prevăzut în acest sens) trebuie respec-
tate obligatoriu indicaţiile CEM ale producă
torului convertizo-
rului de frecvenţă şi specifi caţiile din manualul cu instrucţiuni
de exploatare şi montare Elektror.
Dacă aparatul este livrat împreună cu un pachet dulap de co-
nexiuni-convertizor de frecvenţă Elektror, este posibilă res-
pectarea indicaţiilor CEM, mai sus denumite, ale EN 61800-3
categoria C2 (domeniu industrial).
Avertizare!
Într-o zonă rezidenţială acest produs poate cauza
perturbaţii de frecvenţe înalte care pot face nece-
sare măsuri de deparazitare.
