Betriebs- und Montageanleitung RD
9016306 06.22/17
DE
bestimmungsgemäßem Gebrauch und zum Verlust der Ge-
währleistung. Das entstehende Risiko trägt der Kunde oder
Betreiber alleine.
3.2 Aufstellen, Montage
• Ventilator vor Witterung geschützt, horizontal aufstellen
siehe auch 1.1. Bei Außenaufstellung ist generell ein Wit-
terungsschutz vorzusehen, der die Vorgaben unter 1.1
Bestimmungsgemäße Verwendung erfüllt und den Ventila-
tor vor Wettereinfl üssen schützt.
• Auch im anschließenden Betrieb keinen Schwing- oder
Stoßbelastungen aussetzen. Zulässige Schwingungswerte
Ventilator: siehe ISO 14694, BV-3.

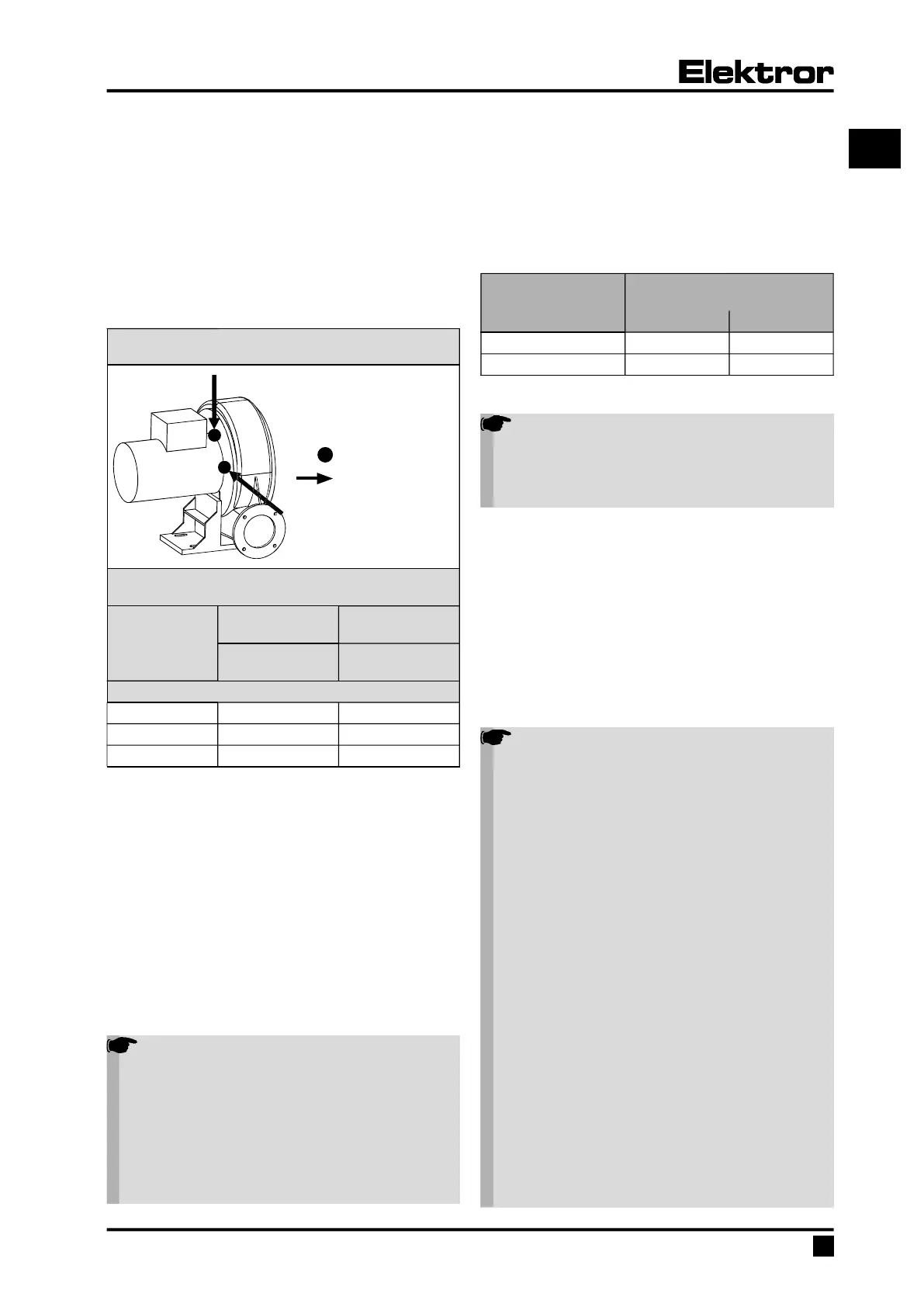

Messung am Flanschlagerschild, möglichst in Lager-
nähe
= Messpunkt
= Messrichtung
Maximal zulässige Schwingungsgeschwindigkeit
(Grenzwerte nach ISO 14694:2003 (E), Kategorie BV-3)
Starr montiert
[mm/s]
Flexibel montiert
[mm/s]
Eff ektivwert
[r.m.s.]
Eff ektivwert
[r.m.s.]
Im Einbau
Start-up 4,5 6,3
Alarm 7,1 11,8
Shutdown 9,0 12,5
• Serienventilatoren mit Fuß:
Am Einsatzort auf ebenem, festem, ausreichend tragfähi-
gem Untergrund ohne Schwingungsübertragung/-belas-
tung fest verschrauben.
• Je nach Anwendung sind gegebenenfalls weitere Normen
bzw. Vorschriften zu beachten.
• Ventilatorfüße bzw. -konsolen sind nur für das jeweilige Ei-
gengewicht des Ventilators ausgelegt.
• Off ene Ansaug- oder Ausblasstutzen mit Schutzgittern
nach DIN EN ISO 13857 abdecken.
• Für ausreichende Motorbelüftung sorgen. Zulässige
Umgebungstemperaturen bei:
Serienausführung mit Elektror-Motor und einer Bemes-
sungsspannung von 50 Hz oder 60 Hz:
• Umgebungstemperatur -20°C bis +60°C
Hinweis!
Die Bemessungswirkungsgrade und die Wir-
kungsgradklassen der Motoren sind nach IEC
60034-2-1 für einen Betrieb bei einer Umgebungs-
temperatur von 25°C angegeben.
Elektror-Motoren sind, nach IEC 60038, generell
für einen erweiterten Spannungsbereich von
±10% ausgelegt. Der angegebene Wirkungs-
grad ist jedoch auf die Bemessungsspannung
bezogen, d.h. die erweiterte Toleranz wird nicht
berücksichtigt.
Sonderspannungen, Mehrspannungsmotoren, FU geeignete
Ausführungen, FUK-Ausführungen, Geräte mit UL-Approba-
tion, Geräte mit Aircontrol oder anderen Motorfabrikaten:
• Umgebungstemperatur -20°C bis +40°C
• Spannungstoleranz ±5% (Ausnahme siehe „4.2 Frequen-
zumrichterbetrieb“)
• Das Belüftungssystem des Antriebsmotors darf nicht
durch die Einbausituation beeinträchtigt werden.
Minimaler Abstand Lüfterhaube (für Ansaug Kühlluft)
Antriebsleistung
Minimaler Abstand
zur Lüfterhaube
[mm] [inches]
≤ 1,5 kW 34 1,34
> 1,5 kW 53 2,09
3.3 Elektrischer Anschluss
Hinweis!
Die in diesem Abschnitt beschriebenen Arbeiten
dürfen nur von einer Elektrofachkraft ausge-
führt werden. Anschluss nach dem Schaltbild im
Klemmenkasten und den einschlägigen örtlichen
Bestimmungen vornehmen.
Als Antriebsmotoren kommen Dreh- oder Wechselstrom-
motoren zum Einsatz. In der Gerätekennzeichnung entspre-
chen die Buchstaben D (Drehstrom 3~) und E (Einphasen-
Wechselstrom 1~).
• Der Antriebsmotor ist mit einem Motorschutzschalter
abzusichern (gilt nicht für Frequenzumrichter betriebene
Geräte). Für Frequenzumrichter betriebene Geräte ist
der vorhandene Temperaturfühler (PTC-Kaltleiterfühler)
oder Temperaturwächter (Öff nerkontakt) am Umrichter
anzuschließen und auszuwerten.
• Überprüfung, ob die Netzspannung mit der Angabe auf
dem Leistungsschild übereinstimmt.
• Der Schutzleiteranschluss ist im Klemmenkasten vorhanden.
Hinweis!
Bei Betrieb des Antriebsmotors mit Frequenzum-
richter ist zusätzlich folgendes zu beachten:
• Es dürfen nur Motoren am Frequenzumrichter
betrieben werden die mit der Option „/FU“, für
den „Frequenzumrichterbetrieb geeignet“ auf
dem Leistungsschild gekennzeichnet sind, bzw.
die für „Frequenzumrichterbetrieb geeignet“
bestellt und bestätigt wurden.
• Die Versorgungsspannung des Frequenzum-
richters darf ohne Motorfi lter maximal 400 V be-
tragen. Bei höheren Umrichter-Versorgungsspan-
nungen, längeren Leitungen und/oder Über-
schreitung der Impulsspannungen (max. 1000
Vpk für Antriebsmotoren bis 0,75 kW, max. 1300
Vpk für Antriebsmotoren größer 0,75 kW) an den
Motorklemmen müssen geeignete Maßnahmen
wie z.B. ein Motorfi lter zum Schutz des Motors
installiert werden. Bitte wenden sie sich diesbe-
züglich an den Umrichterlieferanten. Sofern der
Motorfi lter im Lieferumfang enthalten ist, muss
dieser zwischen Umrichter und Motor installiert
werden. Bitte sorgen sie für ausreichend Platz-
reserve im Schaltschrank und berücksichtigen
die Vorgaben zu Installation und Montage in den
Betriebsanleitungen des Frequenzumrichter-/Mo-
torfi lterherstellers.
• Die maximale Leitungslänge zwischen Motor
und Schaltschrank-Frequenzumrichter (z.B.
Lenze Vector, Omron MX2 und Omron RX) darf
20 m nicht übersteigen. Bei motornah montierten
