4
www.elektror.com
Betriebs- und Montageanleitung RD
9016306 06.22/17
DE
Sollten diese Eigenfrequenzen innerhalb des Drehzahlberei-
ches des Ventilators liegen, dann müssen diese durch eine
entsprechende Parametrierung des Frequenzumrichters
ausgeschlossen werden.
Maximalfrequenz
(siehe Leistungsschild)
Mindestfrequenz
50 Hz 5 Hz
60 Hz 5 Hz
> 60 Hz 20 Hz
Gerät mit Temperatursperre
(Frequenzunabhängig)
35 Hz

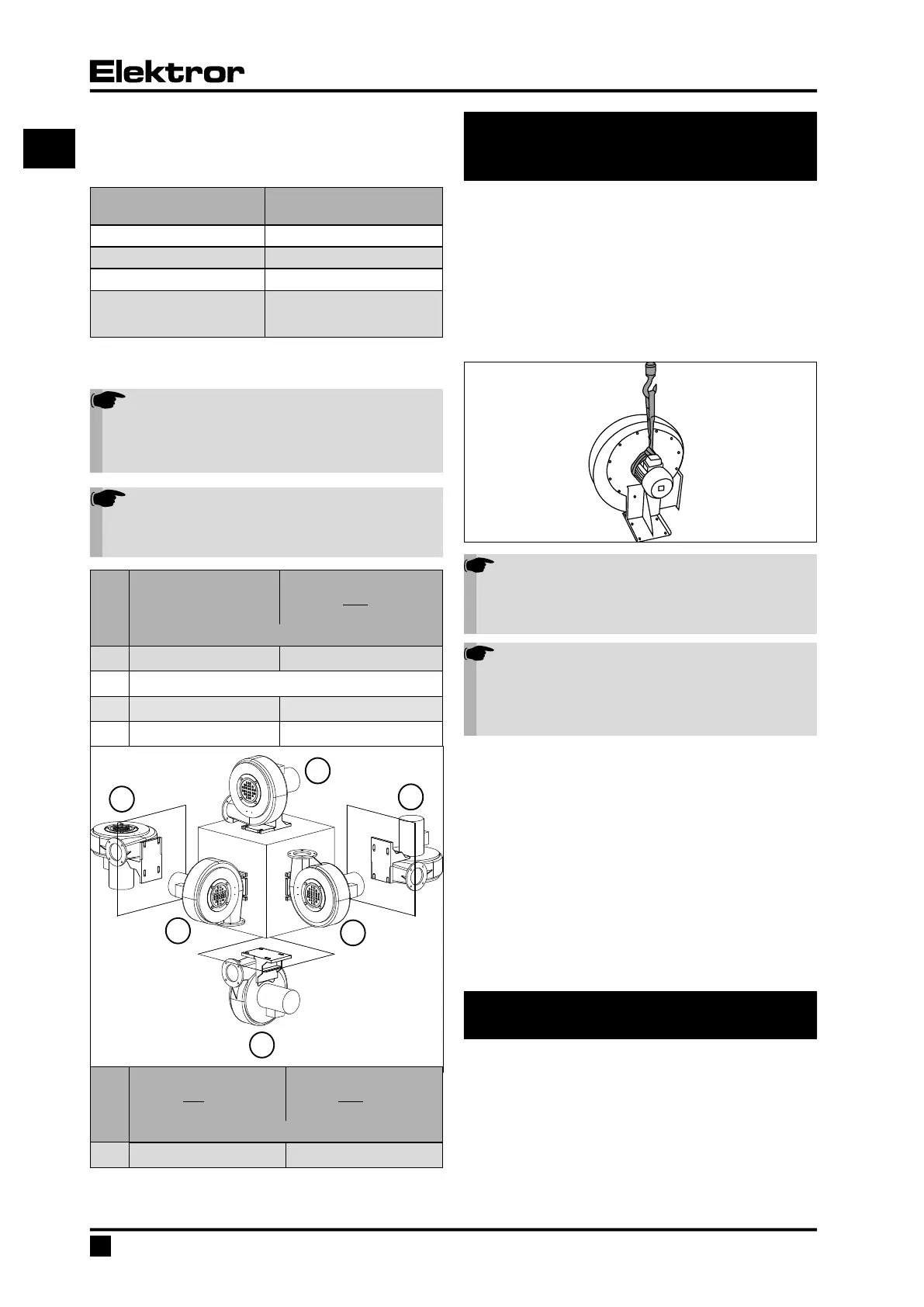

1.12 Zulässige Einbaulagen
Hinweis!
Die Befestigung am Ventilator ist nur über eine
feste Anbindung zulässig!
Kompensatoren nicht als feste Anbindung ver-
wenden!
Hinweis!
Einbaulagen mit senkrechter Antriebswelle hal-
bieren die Lebensdauer der Kugellager.
Weitere Informationen siehe „5.1 Kugellager“.
Pos.
Befestigung nur
Fuß / Konsole
Befestigung Fuß / Konsole
mit druck- oder saugseitiger
Befestigung
bis einschließlich
1 RD 5 / RE 5 RD 72
2 keine Einschränkung
3 RD 5 / RE 5 RD 72
4-6 RD 5 / RE 5 RD 5 / RE 5
3
1
4
6
5
2
Pos.
ohne Fuß
druck- und saugseitige
Befestigung
ohne Fuß
druck- oder saugseitige
Befestigung
bis einschließlich
1-6 RD 65 RD 5 / RE 5
2 INFORMATIONEN ÜBER TRANSPORT,
HANDHABUNG UND LAGERUNG DER
MASCHINE
2.1 Transport und Handhabung
• Prüfen Sie vor Montage und Inbetriebnahme alle Teile auf
Transportschäden. Ein beschädigter Ventilator kann ein
erhöhtes Sicherheitsrisiko bedeuten und sollte daher nicht
in Betrieb gesetzt werden.
• Ventilator nicht ungeschützt im Freien lagern
(vor Feuchtigkeit schützen).
• Hebezeug sicher anschlagen. Nur Hebezeuge und
Lastaufnahmeeinrichtungen mit ausreichender Tragfähig-
keit verwenden. Transportwege sichern.
Hinweis!
Die Ringschraube am Motor darf nicht zum
Anheben des Gesamtventilators verwendet
werden. Diese wird für eine evtl. Motor(de-)
montage verwendet.
Hinweis!
Bei Geräten mit aufgebauten Frequenzumrichtern
(FUK-Geräte):
Der Frequenzumrichter darf keinesfalls zum
anheben des Gerätes oder als Steighilfe
verwendet werden!
2.2 Lagerung
• Stellen Sie sicher, dass der Sauganschluss und der Druck-
anschluss verschlossen sind.
• Den Ventilator
-> möglichst in Originalverpackung
-> in einem geschlossenen Raum
-> trocken, staubfrei und vibrationsfrei
abstellen.
• Lagertemperaturbereich von -20°C bis +60°C
• Nach einer Lagerzeit ab 6 Monaten sind vor dem Ven-
tilatoreinbau die Ventilatorlager bzw. Motorlager zu
überprüfen.
• Geräte dürfen maximal 2 Jahre gelagert werden.
3 INFORMATIONEN ÜBER DIE
INBETRIEBNAHME DER MASCHINE
3.1 Grundlegende Hinweise
• Vor der ersten und vor jeder erneuten Inbetriebnahme ist
eine sorgfältige Prüfung auf den ordnungsgemäßen Zustand
des Gerätes vorzunehmen. Geräte, die, z.B. bei Anlieferung
oder Installation, Beschädigungen aufweisen, müssen einer
fachkundigen Überprüfung unterzogen werden.
• Aufstellung, Montage, Betrieb und Instandhaltung dürfen
nur von fach- und sachkundigem Personal durchgeführt wer-
den. Betrieb nach fehlerhafter Montage, Instandhaltung oder
nicht abgestimmtem Austausch von Bauteilen führt zu nicht
