Installation

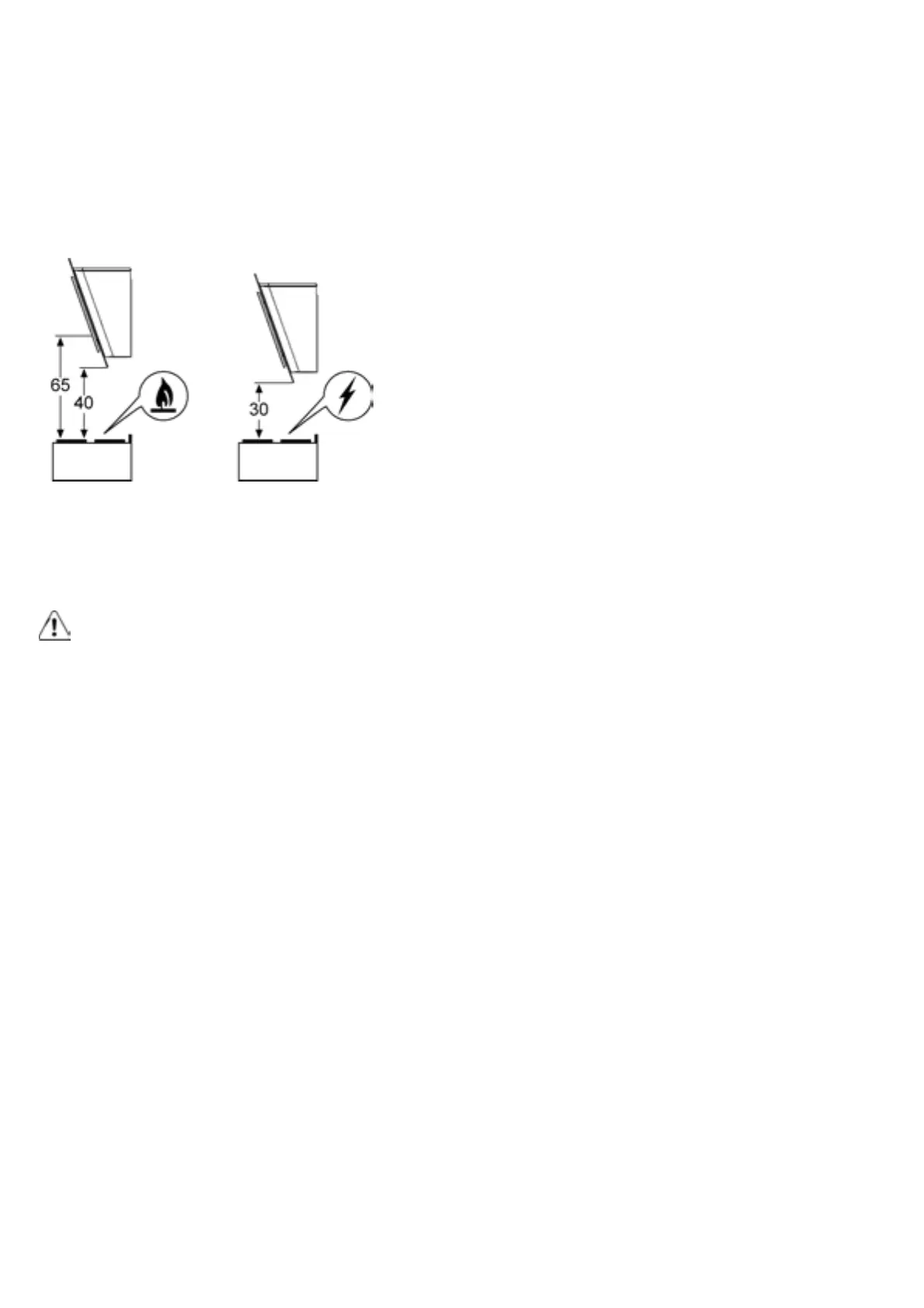

Minsta tillåtna avstånd mellan kokkärlens stödyta på
spishällen och köksfläktes underkant är 30cm om det är
frågan om en elektrisk spis och 65cm om det är frågan om
gasspis eller kombinerad gashäll.
I det fall det är frågan om en gasspis eller en kombinerad gas-
och elspis är det tillåtet att installera fläkten så att avståndet
mellan spishällen och fettfiltret inte underskrider 65 cm.
Om spishällens instruktioner anger ett större avstånd skall
detta respekteras.
I det fall fläkten positioneras på ett större avstånd än det
rekommenderade, försämras förmågan att fånga upp
matoset.
Elektrisk anslutning
Nätspänningen skall motsvara spänningen som anges på
märkplåten som sitter inne i fläkten. Om fläkten är utrustad
med stickkontakt skall denna anslutas till ett lättillgängligt
uttag som uppfyller gällande föreskrifter. I det fall fläkten
saknar stickkontakt (direktanslutning till nätet), eller om uttaget
är placerat på en svåråtkomlig plats skall en godkänd tvåpolig
strömbrytare installeras som garanterar en fullkomlig
frånkoppling från nätet i samband med överspänningsklass III,
i enlighet med installationsbestämmelserna.
Varning! kontrollera innan fläktens krets ansluts med
nätspänningen att den fungerar korrekt och är korrekt
monterad.
Varning! byte av elektrisk kabel skall utföras av auktoriserad
servicetekniker i syftet att undvika all typer av risker.
Montering
Innan installationen påbörjas:
• Kontrollera att den införskaffade produktens dimensioner
är lämpliga för installationsplatsen.
• För att underlätta installationen rekommenderar vi att
tillfälligt ta ur fettfiltren och andra delar som kan
nedmonteras och monteras och som därför är beskrivna
här.
Denna/dessa skall monteras tillbaka efter avslutad
installation.
Se de härför gällande paragraferna för nedmontering.
• Ta ur det/de aktiva kolfiltret/n om sådana är
medlevererade (se även den härför gällande paragrafen).
Denna /dessa monteras tillbaka endast om fläkten skall
användas som filterversion.
• Kontrollera att inget bifogat material (till exempel påsar
med skruvar, garantihandlingar etc.) har placerats inne i
fläkten (av transportskäl), avlägsna eventuellt och spar.
• Om det är möjligt skall möbler under och intill fläktens
installationsområde kopplas ur och avlägsnas i syftet att
öka åtkomligheten till taket/väggen där fläkten skall
installeras. I annat fall skall möbler och delar i området
intill installationsplatsen så långt det är möjligt skyddas.
Välj en plan yta och täck den med ett skyddande
överdrag där fläkten och medlevererade delar läggs upp.
• Kontrollera också att ett elektriskt uttag finns i närheten
av fläktens installationsplats (på tillgänglig plats även när
fläkten är monterad) och att det går att ansluta fläkten till
en anordning som leder ut röken utomhus (gäller endast
Utsugningsversionen).
• Utför alla nödvändiga väggarbeten (t.ex.: installationen
av ett eluttag och/eller en öppning för avledningsrörets
passage).
Fläkten är utrustad med fixeringspluggar som passar de flesta
typer av väggar/tak. Det är under alla händelser nödvändigt
att rådfråga en kvalificerad fackman för att förvissa sig om att
materialen är lämpade för den aktuella typen av vägg/tak.
Väggen/taket skall vara tillräckligt hållfast för att bära upp
fläktens vikt.
Gäller endast vissa modeller
En estetisk skorsten kan beställas separat, kontakta en
auktoriserad återförsäljare angående möjligheten att applicera
en sådan på den modell ni införskaffat.
Vi rekommenderar att installera fläkten efter att ha införskaffat
skorstenen i syftet att välja lämplig en installation under säkra
förhållanden.
Fig. 5
• Sätt på tre häftande remsor C på kåpans baksida.
Om så krävs (i det fall vägen inte är helt lodrät eller delvis
täckt av kakel) skall två distansstycken D appliceras vid
hålen för den definitiva fixeringen (fixeras genom
fasttryckning).
• Rita en mittlinje på väggen för att underlätta monteringen
(1), placera hålmallen så att mittlinjen som är tryckt på
den är i linje med den linje du tidigare ritade och att
grillens nedre sida ligger jämnt med kåpans nederdel när
den är monterad (2).
• Gör två hål med 8 mm-borren och fäst konsolen med två
dymlingar och väggskruvar (3).
• Öppna ångskärmen och ta bort fettfiltret (se relevant
avsnitt).
• Häng upp kåpan (4), justera den (5/6) och, från den inre
delen av kåpan, märk ut två punkter för den slutgiltiga
monteringen (7). Avlägsna kåpan och gör två hål med 8
mm i diameter (8), sätt i två väggdymlingar, häng upp
kåpan igen och fäst den ordentligt med två skruvar (9).
• Anslut elen (10), men koppla inte kåpan till husets
säkringsskåp.
• Om kåpan ska användas som utsug, installera flänsen
som följer paketet och sitter vid kåpans utsläpp (11A -
utsug – installera också ett rör för rökutsläpp i lämplig
