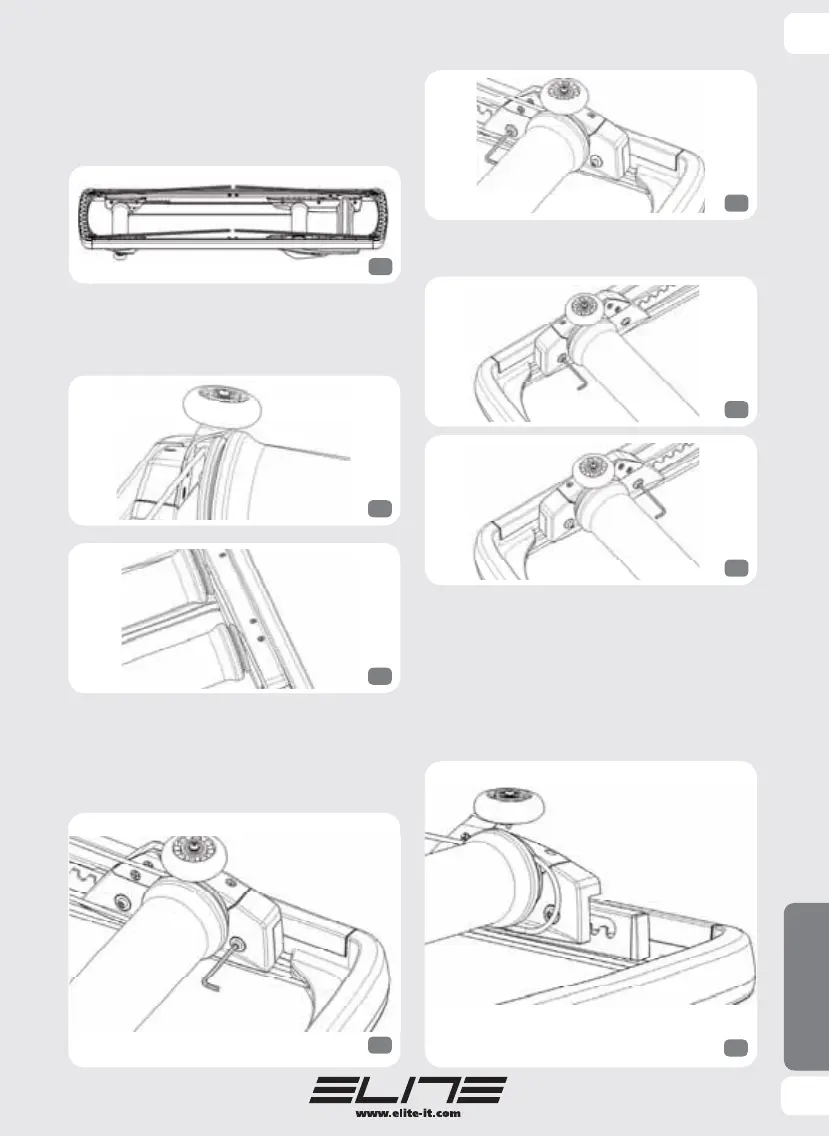

3) Om de voorste rol op de juiste plaats te zetten
moet u de 4 elastieken aan de onderkant eruit
halen (fig. 4).
4) Maak de drijfriem los en laat deze uit de betref-
fende voorste en achterste geleiders komen (fig. 5
en 6).
5) Draai de bevestigingsschroeven van de voorste
steun (fig. 7 en 8) met de meegeleverde inbussleu-
tel iets maar niet helemaal los (max. 3-4 hele
slagen).
6) Doe hetzelfde aan de andere kant
(fig. 9 en 10).
7) Als het mechanisme losgezet is moet u de
rol op basis van uw eisen naar voren of naar
achteren schuiven.
Op het moment dat u dit doet moet u proberen
om de rol iets op te tillen om voorbij elke ope-
ning te kunnen gaan (fig. 11).
5
7
6
8
9
10
11
4
