IC 901 4/4
Invensys Controls Italy s.r.l
via dell'Industria, 15 Zona Industriale Paludi
32010 Pieve d'Alpago (BL) ITALY
Telephone +39 0437 986111
Facsimile +39 0437 989066
Internet http:/www.climate-eu.invensys.com
4/2003 ita
cod. 9IS42073

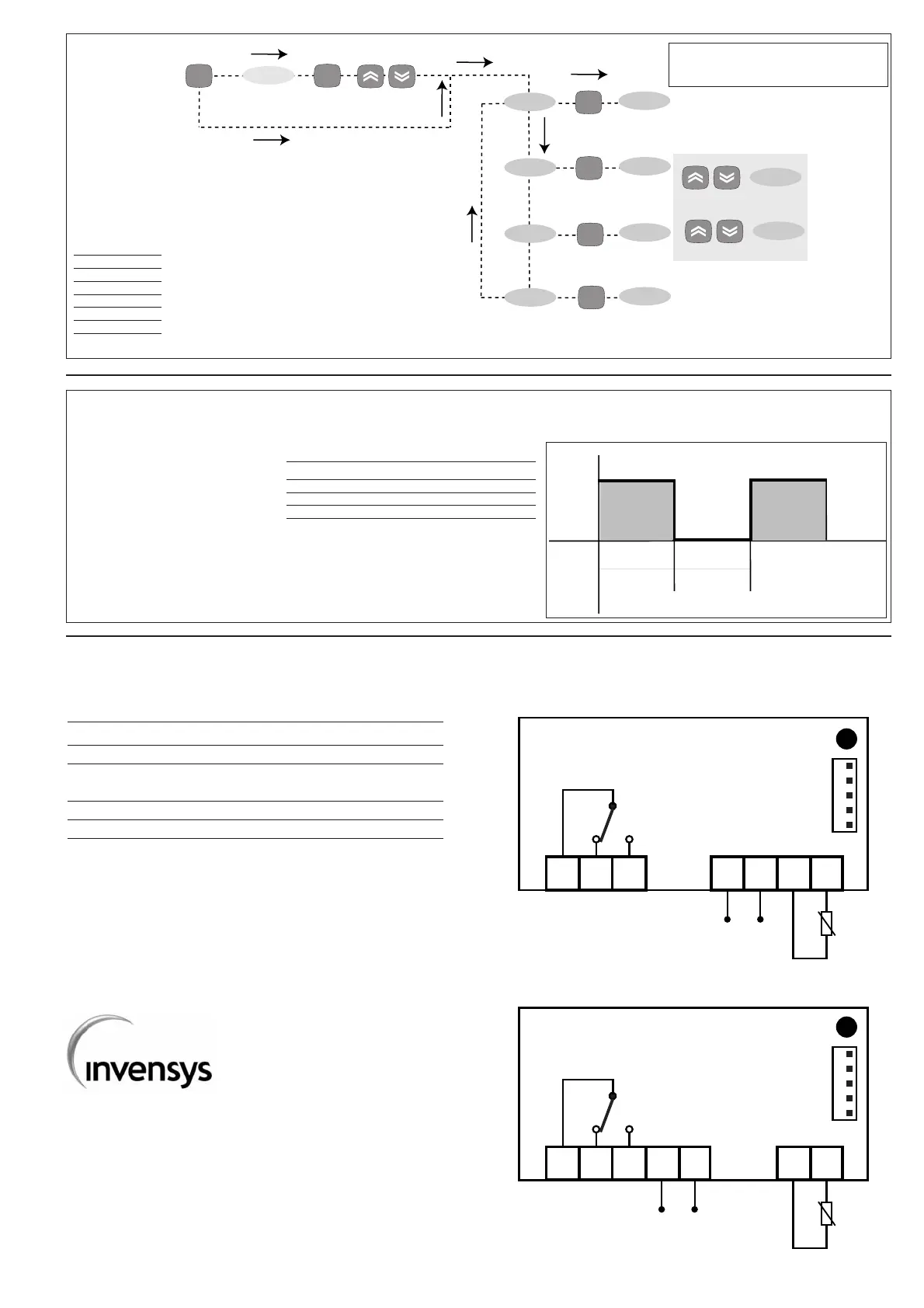

Schema di Collegamento
MORSETTI (modelli 12 e 230V)
1 - 2 N.C. relè regolatore OUT
1 - 3 N.A. relè regolatore OUT
6 - 7 Alimentazione• modello 230V: 3 VA max.
• modello 12V: 1,5 VA max.
8 - 9 Ingresso sonda 1 (termostatazione) Pb1
A Ingresso TTL per Copy Card
NOTA:
• Impostazioni utenze di default
• per alimentazione e portata dei relè vedi etichetta
sullo strumento.
Nello schema sono indicate solo le alimentazioni 12 e
230V ed i relé con portata 8(3)A 250V
1 2 3
6 7 8 9
IC 901 - 12 V
A
Supply
Pb1
OUT
1 2 3 6 7
8 9
IC 901 - 230 V
A
Supply
Pb1
OUT
OFt
Off
On
OUT
Ont Ont
La condizione di errore della
sonda 1 (regolazione) provoca
le seguenti azioni:
• visualizzazione sul display del
codice E1
• attivazione del regolatore
come indicato dai parametri
“Ont” e “OFt” se programmati
per duty cycle oppure:
Ont
0
0
>0
>0
OFt
0
>0
0
>0
Uscita regolatore
OFF
OFF
ON
dc
Schema Duty Cycle
CP
set
par. livello 1
set
diS
CnF
Fpr
par. livello 1
par. livello 1
par. livello 1
set
set
set
livello 1
cambia
valore par.
scorri elenco
parametri
set
PA1≠0
set
impostare
valore PA1
premere per 5 sec
Schema Menu Programmazione
PARAMETRI
cartelle livello 1
CP
diS
CnF
FPr
