5
1. Kapitel: Allgemein
AUFBAU, FUNKTION
Die Pumpe hat einen einfachen Aufbau. Der Antriebsmotor ist ein Einphasen-Asynchronmotor mit
Kondensator, Kugellager. Das Pumpengehäuse ist Stahlguss, bei INOX-Ausführung korrosionsbeständige
Stahlplatte, andere Teile aus Kunststoff, der Laufrad besteht aus Kunststoff, der gegen Verschleiß durch
Flüssigkeit beständig ist (noryl), beziehungsweise aus inox Material. Das Flügelrad der Ausführung mit dem Zeichen ”B”
weist auf Metallügel hin. Die Pumpeneinheit ist zu dem speziell ausgestalteten Schild des Elektromotors angeschlossen,
so ist das Laufrad direkt auf der korrosionsbeständigen Stahlwelle des Motors. Die Wellendichtung der Pumpeneinheit
ist eine Axialdichtung. Durch den axialen Dichtungsring ordnungswidrig durchdringende Flüssigkeit kommt zwischen
der Pumpeneinheit und dem Motor ins Freie, es deutet auf Fehler hin. Der Ansaugstutzen hat einen waagerechten, der
Druckstutzen einen senkrechten Gewindeanschluss.
DE

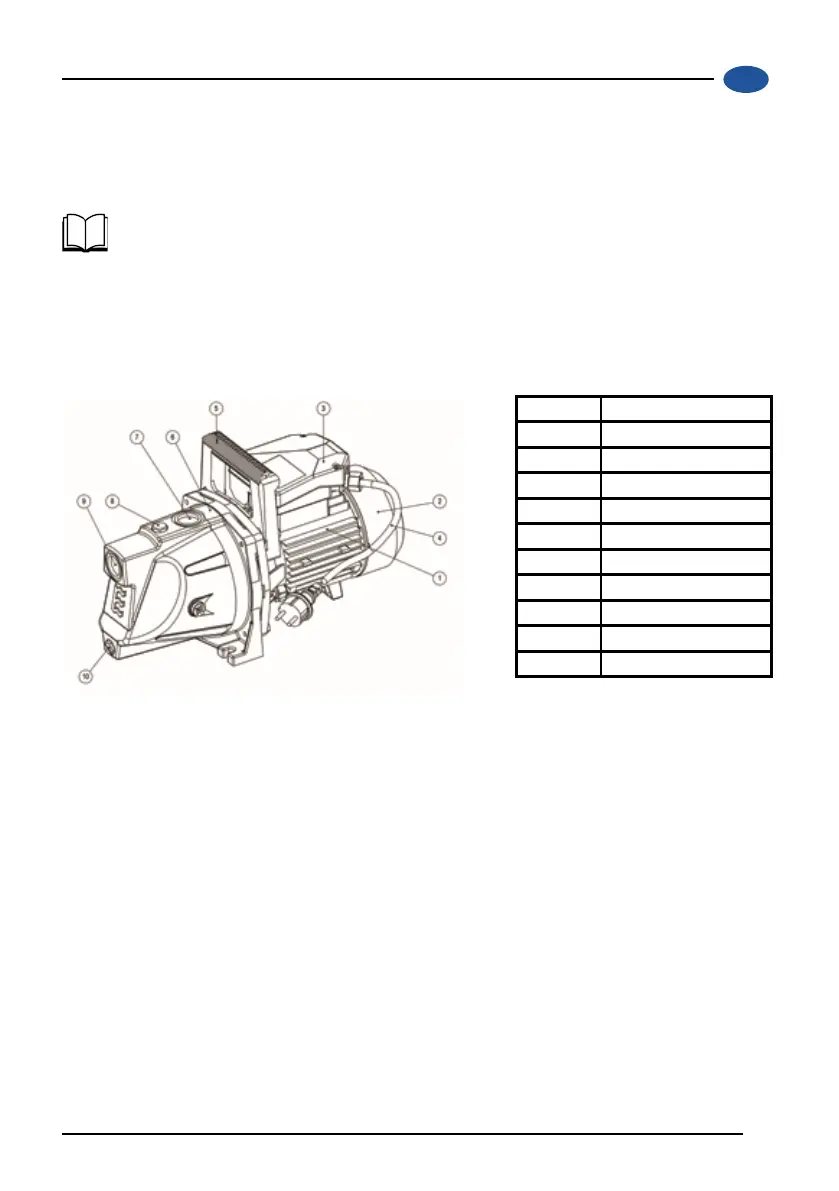

Lfd.Nr. Bezeichnung
1 Elektromotor
2 Ventilatorhaube
3 Klemmengehäuse
4 Kabel
5 Gri󰀨
6 Pumpengehäuse
7 Druckzweig-Anshlusspunkt
8 Au󰀨üllö󰀨nung
9 Saugzweig-Anschlusspunkt
10 Ablaufö󰀨nung
Die Pumpen mit der Bezeichnung „Automatic” sind mit dem Gerät Typ COELBO COMPACT 2
ausgerüstet, es dient als Schutz gegen Trockenlauf, und verhindert dadurch das Kaputtgehen
derPumpe.DieausführlichenInformationenbezüglichderFunktiondesGerätsndenSiein
dem mitgelieferten ergänzenden Maschinenbuch (COELBO COMPACT 2 Gebrauchsanweisung).
ANWENDUNGSBEREICH
ACHTUNG! Das Gerät ist nur für Haushaltszweck bestimmt! Das durch die Fa. ELPUMPS Kft.. produzierte
JPV (Wasserstrahl) Pumpe ist für die Förderung von sauberem Wasser, oder von über ähnliche Eigenschaften verfügenden
nicht aggressiven Flüssigkeiten geeignet. Es ist besonders gut benutzbar für Sicherung von Gebrauchswasser von
Haushalten (Gießen, Tierhaltung) sogar von Brunnen mit Gas.
ANWENDUNGSBEREICH
• Förderung von sauberem Wasser und anderen nicht ätzenden Flüssigkeiten mit kleiner Viskosität,
• Wasserversorgung des Haushaltes,
• Versorgung von Anlagen,
• Wassergewinnung von behohrten und gegrabenen Brunnen,
• Gießen von Garten,
• Gießen von Gewächshäuser, Folienzelten,
Abbildung 1.
