eltherm ELTC-14 - Bauteilzeichnung; Drawing; Lieferumfang; Purchase Parts Package

86500019
Bedienungsanleitung Operating Instructions
ELTC-14
Autor
Peter Schmidt
Revision 8
01.06.2018
10 von/of 12

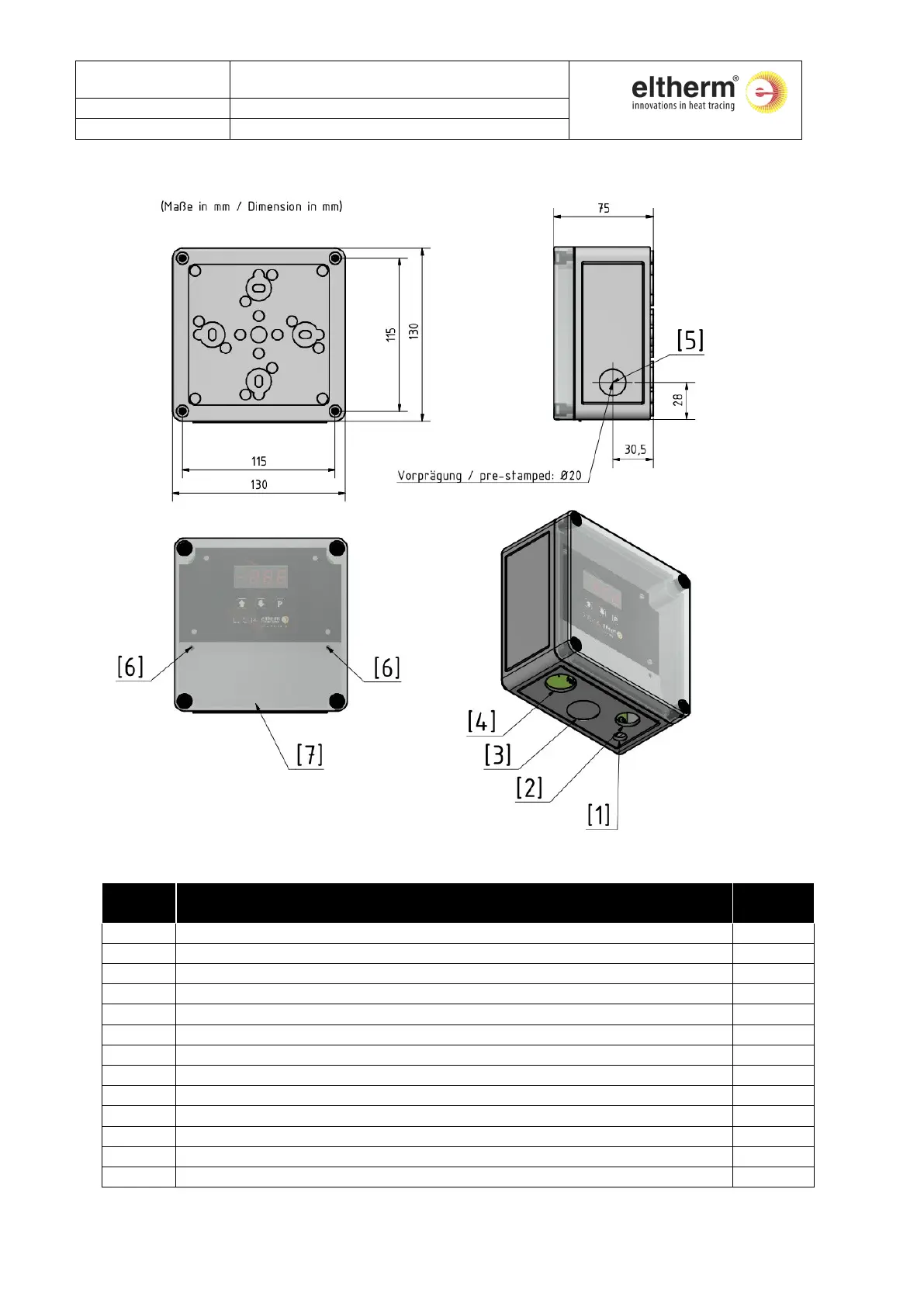

13. Bauteilzeichnung / Drawing
14.
Lieferumfang / Purchase parts package:
Menge
QTY
Artikel
Item
Position
1
Regler / controller ELTC-14
-
1
Betriebsanleitung / manual BU-94
-
2
M25x1,5 Kabelverschraubung / cable gland
[3] + [4]
2
M25 O-Ring / O-ring seal
[3] + [4]
2
M25 2x6mm Mehrfachdichteinsatz / Multiple seal
[3] + [4]
1
M25 Gegenmutter / locking nut
[3]
2
M20x1,5 Kabelverschraubung / cable gland
[2] + [5]
2
M20 O-Ring / O-ring seal
[2] + [5]
1
M20 Gegenmutter / locking nut
[5]
1
M12x1,5 Kabelverschraubung / cable gland
[1]
1
M12 O-Ring / O-ring seal
[1]
1
Klemmenabdeckung / terminal cover
[7]
2
Wiederlösbare Nieten / removeable rivets
[6]
