NO NO
40
Innbygd installasjon (for
innbyggingsmodell)

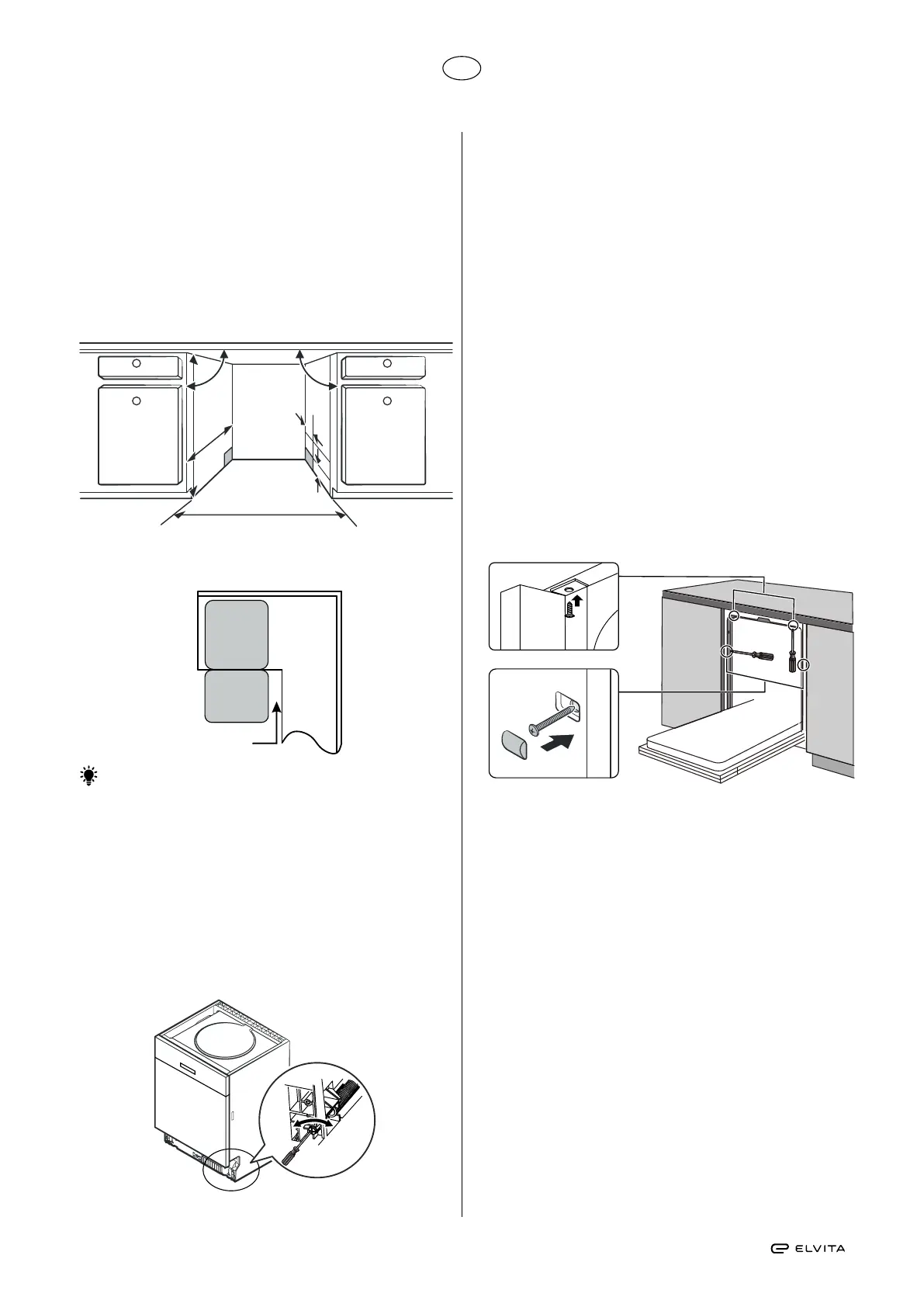

Steg 1. Velg et egnet installasjonssted for
oppvaskmaskinen
Oppvaskmaskinens installasjonssted må være nær
eksisterende inntaks- og utløpsslanger samt nettledning.
På bildene under vises skapets mål og anbefalt
installasjonssted for oppvaskmaskinen.
1. Avstanden mellom oppvaskmaskinens overside og
skapet samt avstanden mellom dørens utside og
skapets kant må være mindre enn 5 mm.
2. Påse at det er plass når døren åpnes dersom
oppvaskmaskinen installeres i hjørneskap.
Oppvask-
maskin
Oppvask
-
maskinens
dør
Min. plass:
50 mm
Skap
OBS!
Du må eventuelt lage et hull i siden på skapet ved siden
av oppvaskmaskinen for å kople den til stikkontakten.
Steg 2. Juster fjærspenning for dør
1. Dørens fjærer er fabrikkinnstilt for korrekt spenning.
Hvis døren utstyres med trepanel, må fjærspenningen
justeres. Skru på justeringsskruen for å stramme eller
slippe opp stålvaieren.
2. Dørens fjærspenning er korrekt når døren forblir
horisontal i helt åpen stilling. For å stenge døren,
behøver du bare å løfte den litt med en nger.
Steg 3. Installasjonssteg for oppvaskmaskin
1. Fest kondensremsen under skapets benkeplate.
Forviss deg om at kondensremsen er kant-i-kant med
benkeplatens kant.
2. Kople innløpsslangen til kaldtvanntilførselen.
3. Kople til utløpsslangen.
4. Plugg nettledningen i stikkontakten.
5. Plasser oppvaskmaskinen i riktig stilling.
6. Niveller oppvaskmaskinen. Den bakre foten
kan justeres fra maskinens forside med skruen i
midten på oppvaskmaskinens fundament (bruk
stjerneskrutrekker). Juster de fremre føttene (bruk
atbladet skrutrekker) til oppvaskmaskinen er i vater.
7. Juster spenningen til dørens venstre og høyre fjær
med unbrakonøkkel (skru med urviseren for å stramme
fjærene). Hvis du ikke gjør det, kan oppvaskmaskinen
skades.
8. Oppvaskmaskinen må forankres på installasjonsstedet.
Dette kan utføres på to ulike måter:
A. Normal benkeplate: Forankre oppvaskmaskinen i
benkeplaten med treskruer og patentbånd.
B. Benkeplate av marmor eller granitt: Forankre sidene
med skruer.
A
B
Steg 4. Niveller oppvaskmaskinen
Oppvaskmaskinen må være i vater for at oppvaskkurven
skal gli korrekt på glideskinnen og for at oppvaskresultatet
skal bli bra.
9. Kontroller at enheten er nivellert ved å plassere et vater
på døren og glideskinnen inne i oppvaskmaskinen (se
bildet).
10. Niveller oppvaskmaskinen ved å justere føttene.
11. Når oppvaskmaskinen er nivellert, må du forvisse det
om at den ikke kan velte.
Avstand mellom
skapets bunn
og gulv
Åpninger for el-,
utløps- og vanninn-
taksledninger
90°
-
90°
820 mm
580 mm
80
100
600 mm (for 60 cm bred modell)
450 mm (for 45 cm bred modell)
