3

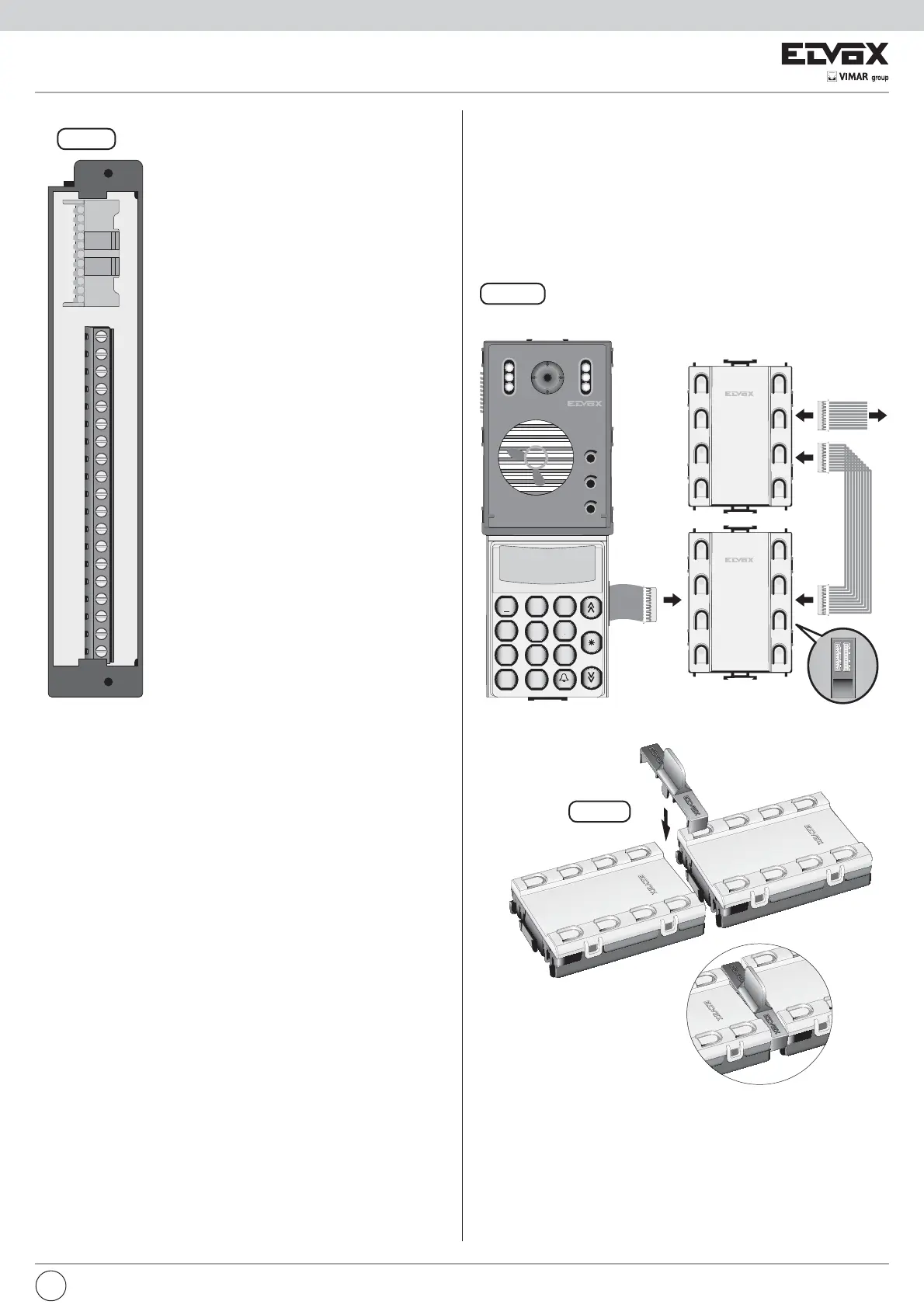

Fig. 2
V13458V1M1V2SR+ICHVL4F1F2+L 6
CN1
ELVOX CS2375 211004
M
V13458V1M1V2SR+ICHVL4F1F2+L 6 M
Morsetti Descrizione
+I Morsetto di comando per spegni-
mento monitor.
SR Morsetto di comando per attivazione
serratura elettrica.
F2 Morsetto di comando per attivazione
2° funzione ausiliare.
F1 Morsetto di comando per attivazione
1° funzione ausiliare.
+L Morsetto di targa attiva
CH Morsetto di comando per attivazione
segnale di chiamata.
8 Morsetto per segnale fonica in com-
plesso edilizio.
6 Morsetto per il segnale digitale in
complesso edilizio.
V2 Morsetto per segnale video.
M Morsetto di massa segnale video
V1 Morsetto di ingresso per segnale
video.
5 Morsetto +13,5Vcc di alimentazione.
4 Morsetto negativo di alimentazione.
3 Morsetto per il segnale fonica verso il
montante citofoni/monitor.
1 Morsetto per il segnale digitale verso
il montante citofoni/monitor.
V Morsetto di uscita per segnale video.
M Morsetto di massa segnale video.
VL Morsetto alimentazione led illumina-
zione tasti per moduli supplementari.
Morsettiera di collegamento
OPERAZIONI PRELIMINARI
(Solo per versioni 1282/P e 1286/P)
Le unità elettroniche Art. 1282/P e Art. 1286/P hanno l’opportunità di colle-
gare dei moduli pulsanti singoli fino ad un massimo di 31 pulsanti utilizzando
i moduli supplemantari con pulsanti in singola fila o fino a 30 pulsanti utiliz-
zando un modulo aggiuntivo con pulsanti in doppia fila.
Fig. 28
Retro
Fig. 29
Art. 1282/P, Art. 1286/P
Per l’ espansione con pulsanti di chiamata, si devono collegare moduli sup-
plementari (Art. 12TS o 12TD): 12TS per pulsanti in fila singola o Art.
12TD per pulsanti in doppia fila
3
2
1
1 2 3
4
5
6
7 8 9
0
ABC DEF
GHI
JKL
MNO
PQRS
TUV
WXYZ
+
R
IT
