2
6600
G) Pulsante : per apertura serratura e termina anche l’eventuale con-
versazione in corso.
H) Pulsante
: per l’autoaccensione del videocitofono senza essere
stato chiamato.
I)
Pulsante parla/ascolta bicanale: dopo la chiamata e/o l’accensione
del monitor
premere una volta per attivare la conversazione. Ripremendolo
una seconda volta la conversazione viene terminata. Durante la conversa-
zione il LED rosso rimane acceso.
L) Segnalazione porta aperta: l’accensione della segnalazione
(LED verde) indica che almeno una porta è aperta.
Spenta quando tutte le porte sono chiuse (la funzione è opzionale in
relazione al tipo di installazione).
M)
Segnalazione chiamata esclusa: l’accensione della segnala-
zione (LED rosso) indica che la chiamata è esclusa (vedi punto E).
Il LED rosso rimane acceso anche per tutta la durata della conversa-
zione, cioè fino a che la fonica è attiva.
N.B. I videocitofoni Art. 6621, 6721 dispongono sul retro del pulsante di
RESET per le fasi di programmazione, mentre nel videocitofono Art. 662C
il pulsante di RESET è nel fondo della base da tavolo e tutti dispongono di
connettori A-B-C per la stabilizzazione del segnale video e di una regola-
zione del colore.
DESCRIZIONE
Gli Art. 6621 (6621/F), 662C (662C/F), 6721 (6721/F) sono videocitofoni
vivavoce della serie 6600 con schermo a colori, utilizzabili per impianti
videocitofonici Due Fili Plus.
Le versioni Art. .../F, hanno le stesse caratteristiche e non presentano dif-
ferenze nell’installazione e programmazione.
Lo schermo di tutti i videocitofoni sopraelencati è inclinabile verticalmente.
Essi sono forniti di serie di 8 pulsanti, uno per l’apertura della serratura, uno
per l’autoaccensione del videocitofono nell’impianto anche quando non è
stato chiamato, uno per la conversazione, uno per servizio luce scale, due
per le regolazioni del volume interno della fonica e del volume suoneria e
due per selezione del tipo suoneria. Le segnalazioni luminose di: chiamata
esclusa, chiamate inevase senza risposta, servizi non disponibili e porta/
cancello aperto, sono segnalate tramite i due LED (rosso e verde) presenti
nel videocitofono.
- L’installazione del videocitofono da incasso parete (Art. 6621) richiede
la scatola da incasso Art. 6149 o le staffe Art. R660 nel caso di installa-
zione su pareti tipo cartongesso.
- L’installazione del videocitofono da esterno parete (Art. 6721) richiede la
staffa per fissaggio a parete fornita di serie.
L’Art. 6721/FD è predisposto per l’utilizzo con gli apparecchi acustici delle
persone audiolese. Per attivarlo, selezionare la posizione “T” dell’appare-
cchio acustico.
A
B
E
H
I
D
E
D
F
G
C
L
M

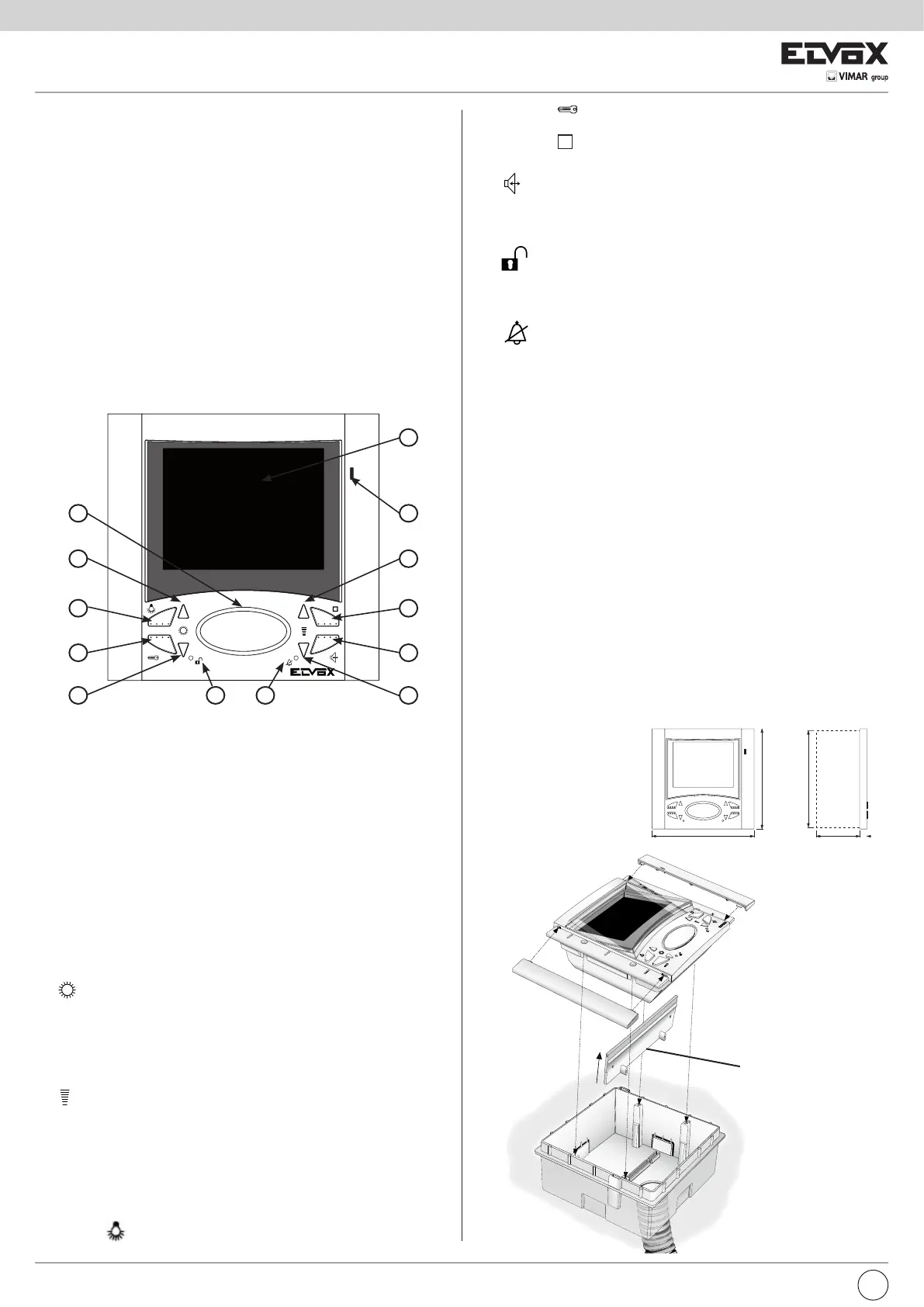

Fig. 1
Fig. 2
Montaggio da
incasso parete
139
mm
136
mm
141mm 125mm
125
mm
40mm
141mm
139
mm
Part. 1
Morsettiera di collegamento e connettori
+12, CH) Collegamento suoneria supplementare.
1, 2) Linea BUS.
E+, E- ) Alimentazione supplementare per videocitofono con alimenta-
tore Art. 6923.
FP, M) Collegamento per pulsante di chiamata fuoriporta.
INSTALLAZIONE Art. 6621
- Installare il videocitofono lontano da fonti lu mi no se e di calore.
- Incassare la scatola Art. 6149 al muro ad un’altezza di circa 1,40 m dal
pavimento.
- Togliere il traversino in plastica dalla scatola (vedi Part. 1 di Fig. 2)
- Eseguire i collegamenti della morsettiera (vedi schemi di collegamento)
- Fissare il videocitofono alla scatola tramite le 4 viti in dotazione (Fig. 2).
- Inserire le mascherine laterali, facendo attenzione che quella con la fes-
sura per il microfono, va inserita a destra (fig. 2).
Caratteristiche tecniche videocitofono
- Videocitofono in ABS.
- Morsettiera estraibile.
- Monitor 3,5” a schermo piatto.
- Circuito elettronico su schede intercambiabili.
- Segnale video standard PAL.
- Temperatura di funzionamento da 0° a +40° C.
- Suoneria elettronica.
- Ingresso per chiamata fuori porta con suoneria distinta dalla chiamata da
targa.
- Uscita per suoneria supplementare Art. 860A.
- Alimentazione data dal bus.
- Ingresso per alimentazione supplementare (Art. 6923) nel caso che l’im-
pianto sia configurato per permettere l’accensione di più di due monitor
contemporaneamente.
Controlli e regolazioni
A) Schermo 3.5” inclinabile manualmente.
B) Microfono.
C) Altoparlante.
D)
Coppia di pulsanti.
1) Quando il monitor è acceso i pulsanti permettono la regolazione della
luminosità.
2) Quando il monitor è spento i pulsanti permettono la selezione della melodia
per la sola chiamata da posto esterno. Per programmare la melodia: mante-
nere premuto per almeno 2 secondi uno dei 2 pulsanti, ripremere ripetutamente
i pulsanti per selezionare la melodia interessata.
E) Coppia di pulsanti.
1) In conversazione con il pulsante “I” premuto, premere i pulsanti “E” per
aumentare o diminuire il volume della fonica interna.
2) A riposo regolano il volume della suoneria: mantenere premuto per al-
meno 2 secondi uno dei 2 pulsanti “E”, premere ripetutamente i pulsanti per
aumentare o diminuire oppure escludere il volume della suoneria. I pulsanti
“E” regolano il volume suoneria anche durante l’immissione del suono di
chiamata interna o esterna. Terminata l’emissione del suono, regolano il
contrasto mentre lo schermo è acceso.
F) Pulsante :
per servizio ausiliario, 1° relè del 1° attuatore art. 69RH.
IT
