Elvox 6600 Series User Manual

3
6600
3
2
1

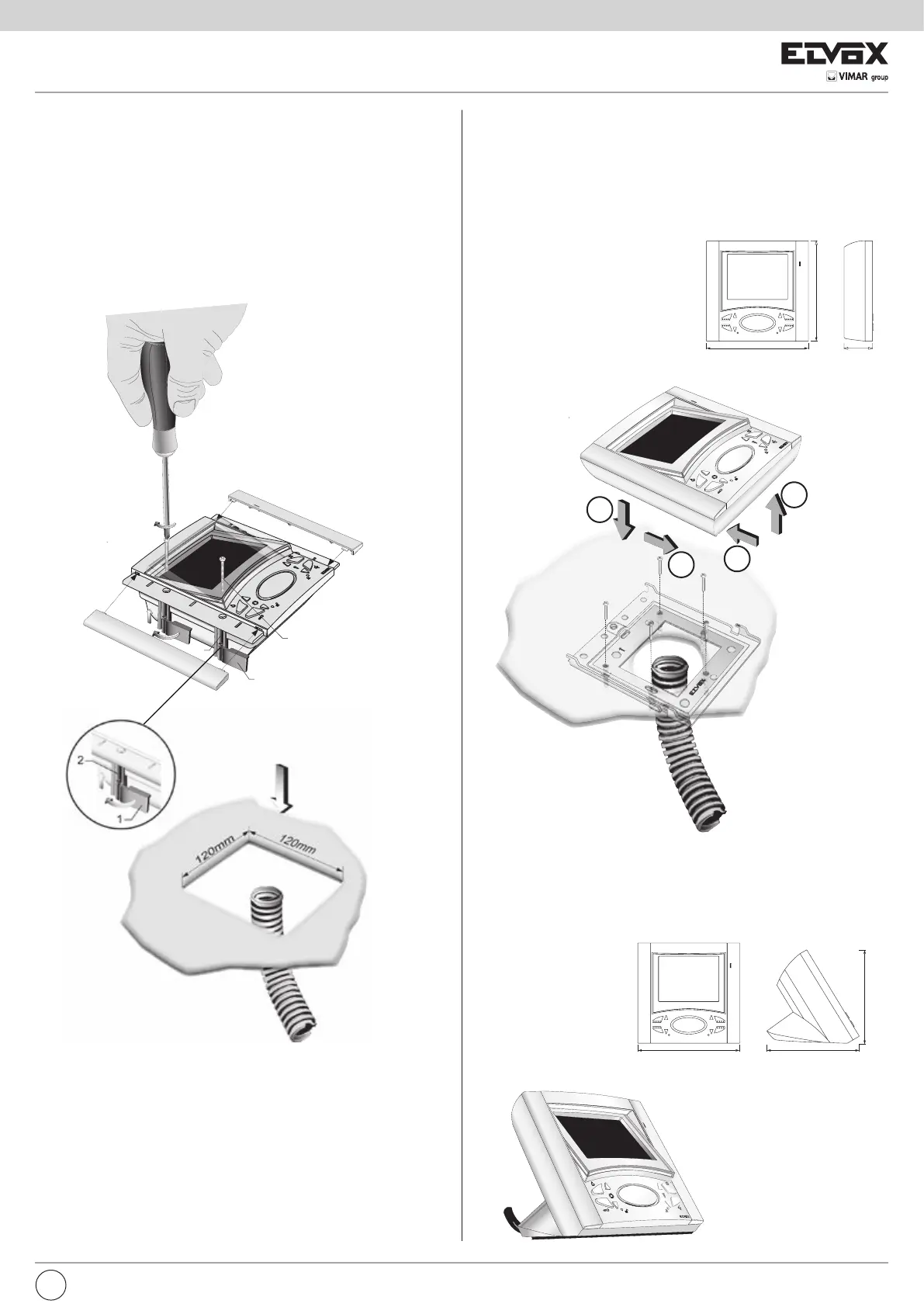

INSTALLAZIONE Art. 6621 CON LE STAFFE Art. R660
- Installare il videocitofono lontano da fonti luminose e di calore.
- Praticare un foro nella parete in cartongesso di 120x120mm ad una al-
tezza di circa 1,40m dal pavimento al bordo inferiore.
- Fissare le staffe al videocitofono come indicato in figura, tenendo i cursori
allineati ai fianchi del videocitofono (Part. 1, Fig. 2A).
- Eseguire i collegamenti della morsettiera (vedi schemi di collegamento)
- Inserire il videocitofono all’interno della parete in cartongesso.
Avvitando i cursori devono muoversi in modo perpendicolare rispetto al
videocitofono (vedi Part. 1 Fig. 2A).
- Inserire le mascherine laterali, facendo attenzione che quella con la fes-
sura per il microfono vada inserita a destra.
Fig. 2A
1
2
3
4
Fig. 2B
Montaggio da
esterno parete
59mm
10mm
141mm
139
mm
136
mm
141mm 125mm
125
mm
40mm
141mm
139
mm
INSTALLAZIONE Art. 6721
- Installare il videocitofono lontano da fonti luminose e di calore.
- Fissare la piastra di aggancio del videocitofono ad una altezza di 1,40m
dal pavimento al bordo inferiore.
- Eseguire i collegamenti della morsettiera (vedi schemi di collegamento)
- Inserire il videocitofono seguendo il senso delle frecce 1 e 2.
- Per togliere il videocitofono dalla piastra di aggancio, agire con un cac-
ciavite sulla linguetta di sicurezza (posta sopra e dietro al videocitofono)
ed estrarlo seguendo il senso delle frecce 3 e 4.
Fig. 2C
Montaggio
da tavolo
59mm
10mm
141mm
139
mm
136
mm
141mm 125mm
125
mm
40mm
141mm
139
mm
INSTALLAZIONE Art. 662C
- Fissare la borchia alla parete
- Eseguire i collegamenti della morsettiera (vedi schemi di collega-
mento).
- Inserire la presa nella borchia
IT
