4
6600

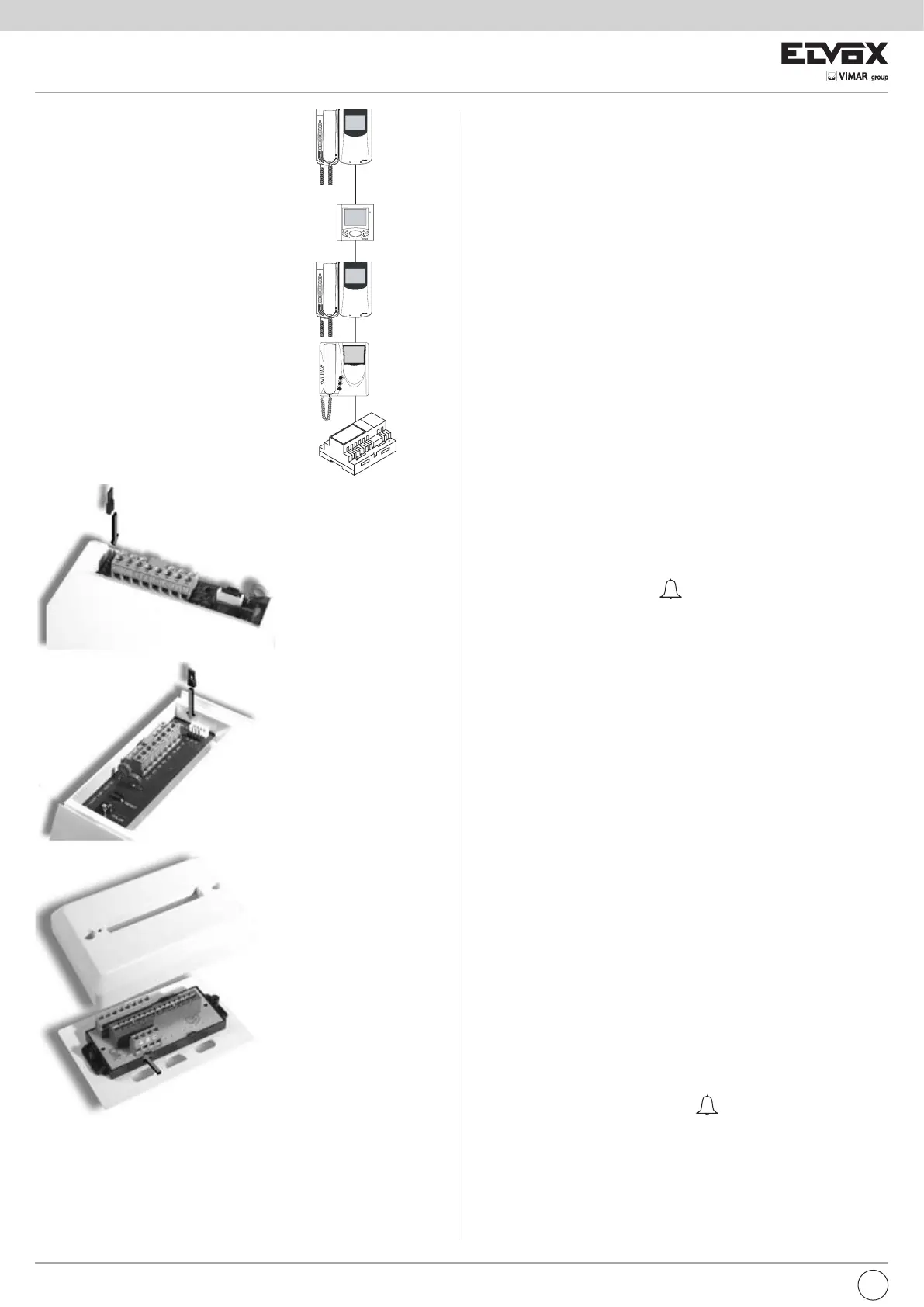

Terminazione Bus per stabilizzazione del
segnale video
All’interno del citofono è presente un “con-
nettore di terminazione BUS” (A-B-C) per la
stabilizzazione del segnale video.
A seconda della configurazione di collega-
mento (citofoni/videocitofoni collegati in serie
o derivati ad un distributore) settare in ponti-
cello sul connettore ABC come descritto nella
nota “Terminazione bus” riportata in seguito,
nella sezione schemi di collegamento.
Fig. 3
B
A
A
A
Art. 6621
Art. 6721
Art. 662C
PROGRAMMAZIONE
Le programmazioni del videocitofono sono di tre tipi:
- Assegnazione codice identificativo o codice di chiamata (indispensabile)
- Assegnazione codice identificativo secondario (per videocitofoni asso-
ciati ad un citofono/videocitofono di “capogruppo”).
- Programmazione pulsanti per servizi ausiliari e chiamate intercomuni-
canti (dove necessario)
Le programmazioni devono essere effettuate con l’impianto acceso, senza
comunicazioni attive e solamente dopo aver collegato i citofoni/videocito-
foni all’impianto e programmato le targhe.
Programmazione codice identificativo
Il codice identificativo va programmato per mezzo di una targa (principale
-”MASTER”), presente nell’impianto già configurata. Il videocitofono viene
fornito senza codice identificativo associato. Per verificare ciò premere il
pulsante “G” e il videocitofono emetterà un triplo “Bip”.
Attenzione: durante la programmazione del codice di identificazione
del videocitofono si hanno a disposizione 30 secondi dal momento in
cui si entra in programmazione nel videocitofono al momento in cui si
preme il pulsante di chiamata sulla targa o si invia il codice.
Fase di programmazione
1) Premere e tenere premuto “I”
2) Successivamente premere e tenere premuto anche “H” insieme ad “I”
3) Attendere 3 secondi circa fintanto che il LED rosso “M” inizia a lampeg-
giare.
4) A questo punto il microprocessore si è fisicamente resettato.
5) Rilasciare entrambi i pulsanti “I” e “H”. A questo punto si hanno 5 se-
condi circa per eseguire una qualsiasi delle programmazioni descritte.
6) Premere e mantenere premuto il pulsante “G”
7) Dopo circa 2 secondi il videocitofono emette un suono acuto, si auto-
accende e si mette in conversazione con la targa.
8) Nelle targhe a pulsanti premere il pulsante di chiamata corrispondente
al videocitofono. Nelle targhe alfanumeriche comporre il codice di chia-
mata e premere il pulsante “
”.
9) Se nell’impianto esiste già un citofono/videocitofono con lo stesso co-
dice identificativo associato, la targa emette un segnale sonoro basso
ed è necessario ripetere l’operazione dall’inizio.
10) In caso contrario il codice viene associato al videocitofono e la comu-
nicazione viene terminata.
Programmazione codice identificativo secondario
La programmazione del codice identificativo secondario è richiesta sola-
mente quando si vuole far suonare contemporaneamente più di un cito-
fono/videocitofono con lo stesso pulsante o codice di chiamata. I citofoni/
videocitofoni che devono suonare contemporaneamente vengono associati
con lo stesso pulsante ad uno stesso gruppo. Il citofono/videocitofono di
“capogruppo” viene programmato per primo attraverso la precedente pro-
cedura “programmazione codice identificativo”. I citofoni/videocitofoni ag-
giuntivi vengono programmati con il codice identificativo secondario (vedi
tabella riportata nella sezione schemi di collegamento allegati alle targhe
elettroniche DUE FILI ELVOX).
Il numero di citofoni/videocitofoni che si possono associare ad uno stesso
gruppo, senza l’ausilio del programmatore Art. 950C o SaveProg, sono tre
e un capogruppo.
Fase di programmazione:
1) Premere e tenere premuto il tasto “I”
2) Successivamente premere e tenere premuto anche “H” insieme ad “I”.
3) Attendere 3 secondi circa fintanto che il LED rosso “M” inizia a lampeg-
giare.
4) A questo punto il microprocessore si è fisicamente resettato.
5) Rilasciare i pulsanti “I” e “H“.
6)
Premere contemporaneamente e mantenere premuti i pulsanti “G” e “H”.
7) Dopo 2 secondi il citofono emette un tono acuto e viene messo in co-
municazione con la targa
8) Rilasciare i punti “G” e “H”
9) Nelle targhe a pulsanti premere il pulsante di chiamata corrispondente
al citofono/videocitofono di capogruppo. Nelle targhe alfanumeriche
comporre lo stesso codice di chiamata del citofono/videocitofono di
capogruppo e premere il pulsante “
”.
10) Se nell’impianto esiste già un citofono/videocitofono con lo stesso co-
dice identificativo associato, la targa emette un segnale sonoro basso
ed è necessario ripetere l’operazione dall’inizio.
11) Associato l’identificativo secondario al videocitofono, la comuni-
cazione viene terminata.
Per conoscere il numero assegnato fare riferimento alla tabella riportata
nella sezione schemi di collegamento.
IT
