Kit Due Fili

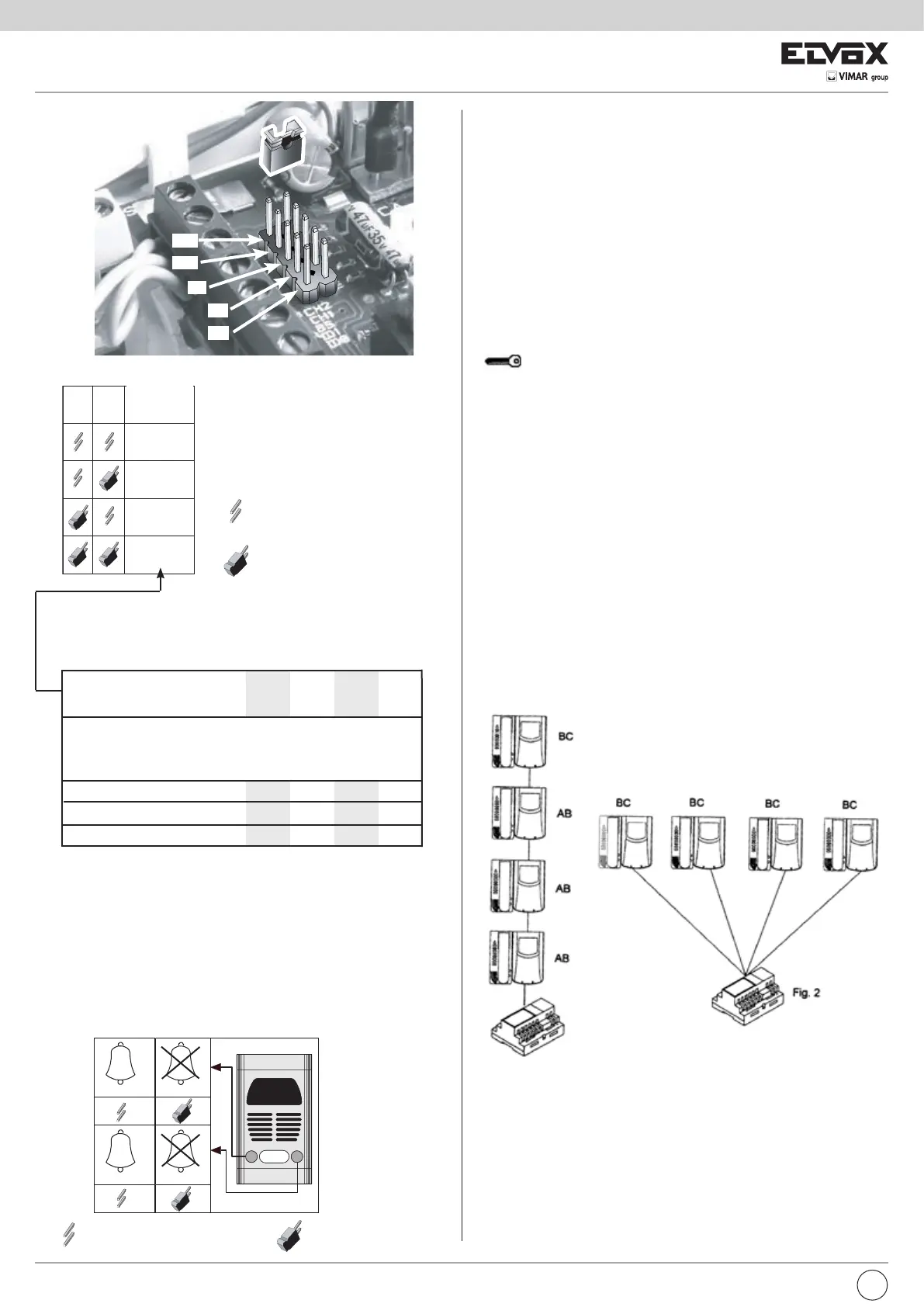

Quando na instalação há mais do que um
telefone é necessário identificar os tele-
fones com um código diverso. O código
de identificação é assinalado através da
inserção das pontes nos contactos D e E
(ID1 e ID0) como indica a figura.
ID1
ID0
n°1
n°2
n°3
n°4
(D)
(E)
CODICE
IDENTIFICAZIONE
CITOFONO
Código de identificação do telefone
Identificação
do código de
telefone
Ponte não presente.
Ponte inserida
CH2
CH1
BS
ID1
ID0
Programação das chamadas intercomunicantes
A programação dos botões de chamada intercomunicante (bornes 10,
11, 12) efectua-se automaticamente com a indicação do código de iden-
tificação do telefone conforme o indicado na tabela seguinte.
Código de identificação
de quem chama (n°) 1 2 3 4
Bornes Codigo de identificação
de quem è chamado (n°)
10 2 1 1 1
11 3 3 2 2
12 4 4 4 3
CH2
CH1
ID 0
ID 1
12345
ID1 ID0
MONITOR
n°1
n°2
n°3
n°4
APERTURA SERRATURA SEMPRE
LOCK RELEASE ALWAYS
APERTURA SERRATURA DOPO CHIAMATA
LOCK RELEASE AFTER CALL
2
3
5
4
1
(A)
(B)
Ponte não presente
Abertura do trinco
Retirando a ponte do contacto BS do telefone é possível abrir o trinco sem-
pre, com telefone inserido pela chamada ou não.
Inserindo a ponte, é possível abrir o trinco do teléfono só depois o telefone
ser chamado ou foi autoactivado
.
Associação botão de chamada da botoneira
Para associar o botão da botoneira através do qual se chama o telefone,
actuar nos contactos A (CH2) e B (CH1): o contacto B serve para botão de
direita da botoneira ou 1° botão e o contacto A para botão de ezquerda ou
2° botão. Inserindo as pontes exclui-se a chamada, no contrario retirando
-as permitem-se a chamada e o acendimento do telefone.
Nas instalações com vários aparelhos (telefones ou
videoporteiros) ligados em estrela. Mudar em todos
os aparelhos a ponte para a posição BC (Fig. 2).
Nos casos em que a imagem apresentada no vi-
deoporteiro está distorcida, mudar a ponte para uma
das posições alternativas (BC ou CD), de modo a
anular a distorsão.
ESTABILIZAÇÃO DO SINAL DE VÍDEO
No interior do telefone existe um conector e uma ponte para a estabi-
lização do sinal de vídeo (ver fig. 3), esta ponte deve ser utilizada nos
seguintes casos:
nas instalações onde existem vários aparelhos (telefones ou videoportei-
ros) ligados em série. Mudar apenas a ponte do último aparelho para a
posição BC e manter as pontes dos outros na posição inicial (AB) (Fig. 1).
Funcionamento
O telefone/monitor Art. 62I8+6029 (62I8+6029/C) pode chamar outros te-
lefones Art. 62I8+6029 (62I8+6029/C) o monitor Art. 6308 (63C8) según a
tabela sobre indicada, mas o monitor Art. 6308 (63C8) não pode chamar
os telefones Art. 62I8.
Para efectuar uma chamada intercomunicante, levantar o punho e premir
o botão intercomunicante referente ao telefone/monitor a chamar; a dura-
ção máxima da conversação é de 60 segundos. Durante uma conversação
intercomunicante (ou com o punho já levantado), as chamadas da boto-
neira não comutam automaticamente a conversação mas é necessário
premir o botão de autoinserção/autoacendimento (sem pousar o punho)
para falar com a botoneira. O tempo de conversação entre a botoneira e
o telefone é regulável de 30 a 90 segundos, decorrido este tempo, para
prosseguir a conversação sem pousar o punho na base, é necessário vol-
tar a chamar o telefone da botoneira dentro de 10 segundos, senão premir
o botão de autoinserção/autoacendimento no telefone.
Eventualmente activar o trinco eléctrico premindo o botão apropriado
. Decorrido um tempo de cerca 30’’ (regulável na botoneira de 30
a 90 segundos) o monitor apagar-se-á.
A instalação pode-se acender também desde o interior premindo o botão
ligado ao terminal 9, permitindo assim o controle do exterior em qualquer
momento. No caso de duas botoneiras, a pressão do botão de acendi-
mento activa cíclicamente as duas telecâmaras.
N.B.: A chamada intercomunicante é gerada com uma tonalidade diferente
em relação às outras chamadas e a sua duração segue o ritmo do botão
de chamada. O botão de autoacendimento/autoinserção permite a ligação
do telefone ou do monitor à botoneira sem ter sido chamados. Se na insta-
lação ficam duas botoneiras, a pressão repetida do botão de autooacendi-
mento/autoinserção comuta cíclicamente a seleção da botoneira.
Fig. 1
Ponte inserida
PT
