25
Kit Due Fili

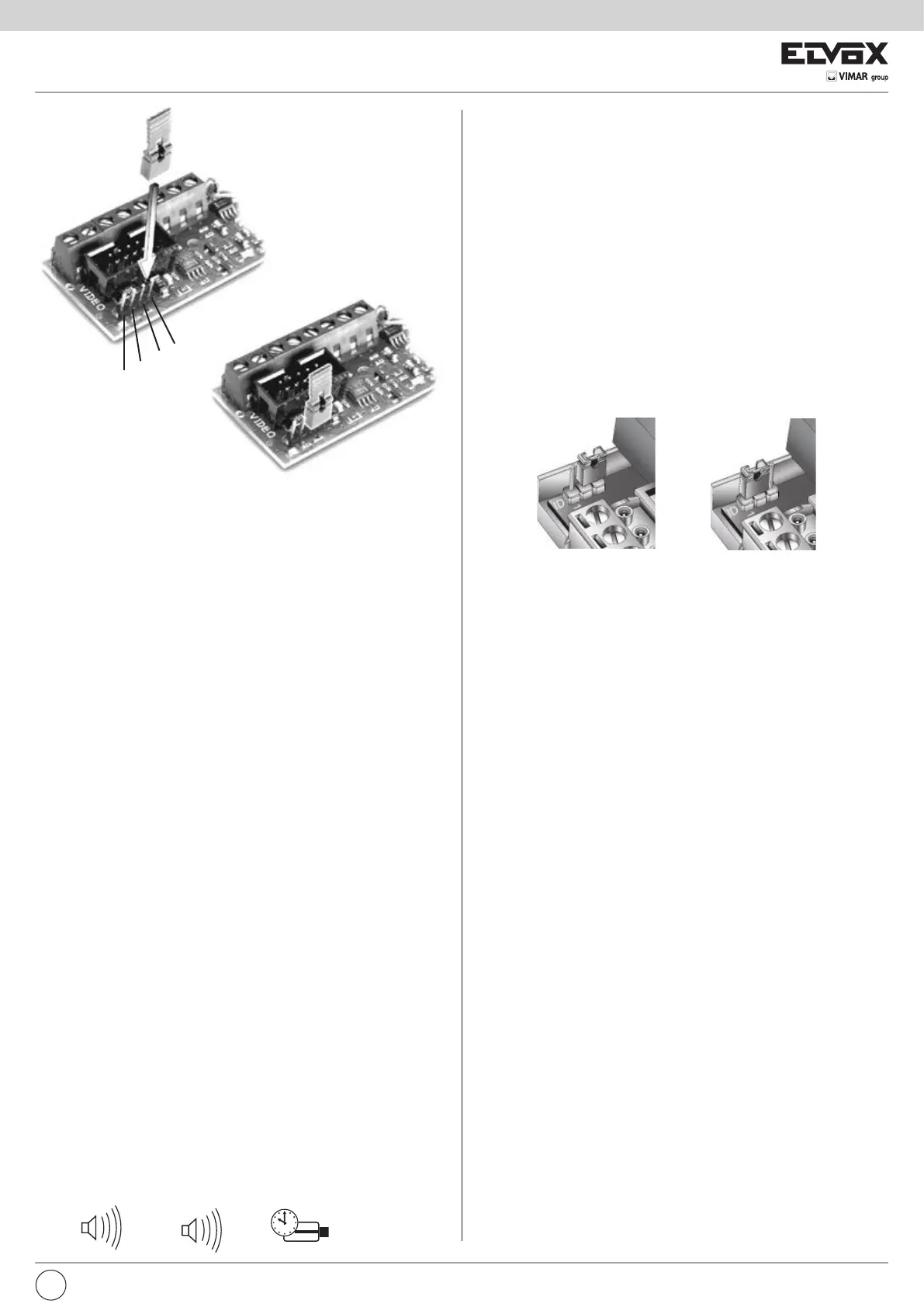

Fig. 3
A
B
C
D
CÓDIGO DE IDENTIFICAÇÃO BOTONEIRA/TELECÂMARA
Quando na instalação há mais do que 1 telecâmara/botoneira é necessário
identificar as telecâmaras com um código diferente. O código de identi-
ficação é assignado através a inserção das pontes nos contactos come
indica a figura.
2° Telecâmara
IT=1
1° Telecâmara
IT=0
TERMINAIS DA TELECÂMARA ART. 68TU, 68TC
CL,M) Ligação para relé art. 0170/101 para iluminador suplementar.
Activa-se pelo período de acendimento da telecâmara.
CA, M) Ligação para botão abre-porta suplementar.
PA, M) Ligação para sensor “porta aberta”. O sensor deve ser um contacto
normalmente aberto que fecha-se quando a porta está aberta.
B1, B2) Linha BUS
S-, S+) Saída para alimentação do trinco eléctrico (12V
*
).
A botoneira fornece um pico de corrente IT>1A durante 10 ms após
o qual se segue uma corrente I
M
=200mA enquanto se mantém o co-
mando do trinco.
*
Volumen
externo
Tempo di activação
telecâmara
Volumen
interno
INSTALAÇÃO DA CAIXA DE CORREIO VIDEO
No acto de instalação é importante escolher a posição da câmara botoneira
de modo a que não seja sujeita à incidencia directa de fontes luminosas
(sol, lampião, faróis de carros, etc.). O sujeito a ser focado pela telecâmara
deve ser iluminado frontalmente de modo a evitar a focagem em contraluz.
A telecamâra botoneira é dotada dum emissor de luz em infravermelhos
que permitirá em caso de ausencia de iluminação focar o sujeito a cerca
de um metro de distancia. Quando colocada ao tempo deve ser aplicada
uma proteção anti-chuva por cima da câmara botoneira.
CAIXA DE CORREIO VIDEO INSTALAÇÃO (ver da pág. 26-36)
REGULAÇÕES DA TELECÂMARA ART. 68TC, 68TU
Detrás da telecâmara há as regulações seguintes:
CARACTÉRISTICAS TÉCNICAS DA TELECÂMARA ART. 68TC
- Sensor CCD 1/4” a cores
- Objectiva auto-íris 3,7mm F4,5 foco fixo.
- Señal vídeo Standard PAL tipo G, CCIR 625 linhas, 50 imagens
- Regulável manualmente sob o eixo vertical e horizontal
- Dimensões da imagen: 500(H)x582(V) PAL
- Resolução horizontal 350 linhas TV ou mais
- Relação sinal zumbido: 45dB
- Diafragma electrónico (shutter).
- Temperatura de funcionamento: -5°C +45°C
- Alimentação: 12Vc.c. 2VA
- Nível mínimo de iluminação do sujeito 4 lux
- Iluminação do sujeito com LED de luz branca
- Iluminação do cartão porta-nomes através de LED.
- Posto externo audio incorporado
- Régua de ligação extraível
- Botão de chamada monitor
- Saída para comando iluminador por meio do relé Art. 0170/101.
- Comando do trinco local com a mesma temporização do comando do
monitor (1 segunda, não ajustável).
- Alimentação dada pelo bus.
- Dimensões: 80x120x25 mm.
CARACTÉRISTICAS TÉCNICAS DA TELECÂMARA ART. 68TU
- Sensor CCD B/P de ¼’’
- Objectiva 3,7 mm F4,5 de focagem fixa
- Controle automático da luminosidade.
- Regulável manualmente sob o eixo vertical e horizontal
- Sinal vídeo estándard CCIR 625 linhas 50 imagens (estándard EIA sob
pedido)
- Temperatura de funcionamento de -5°C até +45°C
- Iluminação do sujeito com LED infravermelhos
- Iluminação do cartão porta-nomes através de LED.
- Posto externo audio incorporado
- Régua de ligação extraível
- Botão de chamada monitor
- Saída para comando iluminador por meio do relé Art. 0170/101.
- Comando do trinco local com a mesma temporização do comando do
monitor (1 segunda, não ajustável).
- Alimentação dada pelo bus.
- Dimensões: 80x120x25 mm.
PT
ALIMENTADOR (Art. 6922.1)
Características técnicas
- Alimentação: 110 - 240 Vac
- Consumo máximo 110 V 1 A
- Consumo máximo 240 V 0,6 A
- Potência dissipada 15 W
- Tensão de saída BUS (1/2, B1/B2) 28 Vdc nominais (SELV - EN60950-1).
- Corrente máx. fornecida: 1,6 A (1A contínuo + 0,6A INT. com ciclo 30s
ON - 180 s OFF).
- Temperatura de funcionamento -5 °C + 35 °C (de interior)
- 8 módulos 17,5 mm dimensões 140x115x65 mm
- instalação em centrais dotadas de calha DIN (60715 TH35) ou na parede
com os parafusos e buchas fornecidos.
Regras de instalação
A instalação deve ser efectuada de acordo com as disposições que regu-
lam a instalação de material eléctrico, vigentes no país em que os produtos
são instalados. Garanta uma distância mínima à volta do aparelho para
que haja uma ventilação suciente. Em caso de utilização no interior de
uma central fechada, utilizar uma central de 12 módulos 17, 5 mm. O apa-
relho não deve ser submetido a estilicídio ou a salpicos de água.
Atención: Para evitar ferimentos, o aparelho deve ser xado à parede con-
forme indicado no presente documento. A montante do alimentador deve
ser instalado um interruptor de tipo bipolar de fácil acesso com uma sepa-
ração entre os contactos de pelo menos 3 mm.
Conformidade normativa
Directiva BT
Directiva EMC
Normas EN60065, EN61000-6-1, EN61000-6-3
