F
6901, 6901/D
19/60
Signalisation des Led :

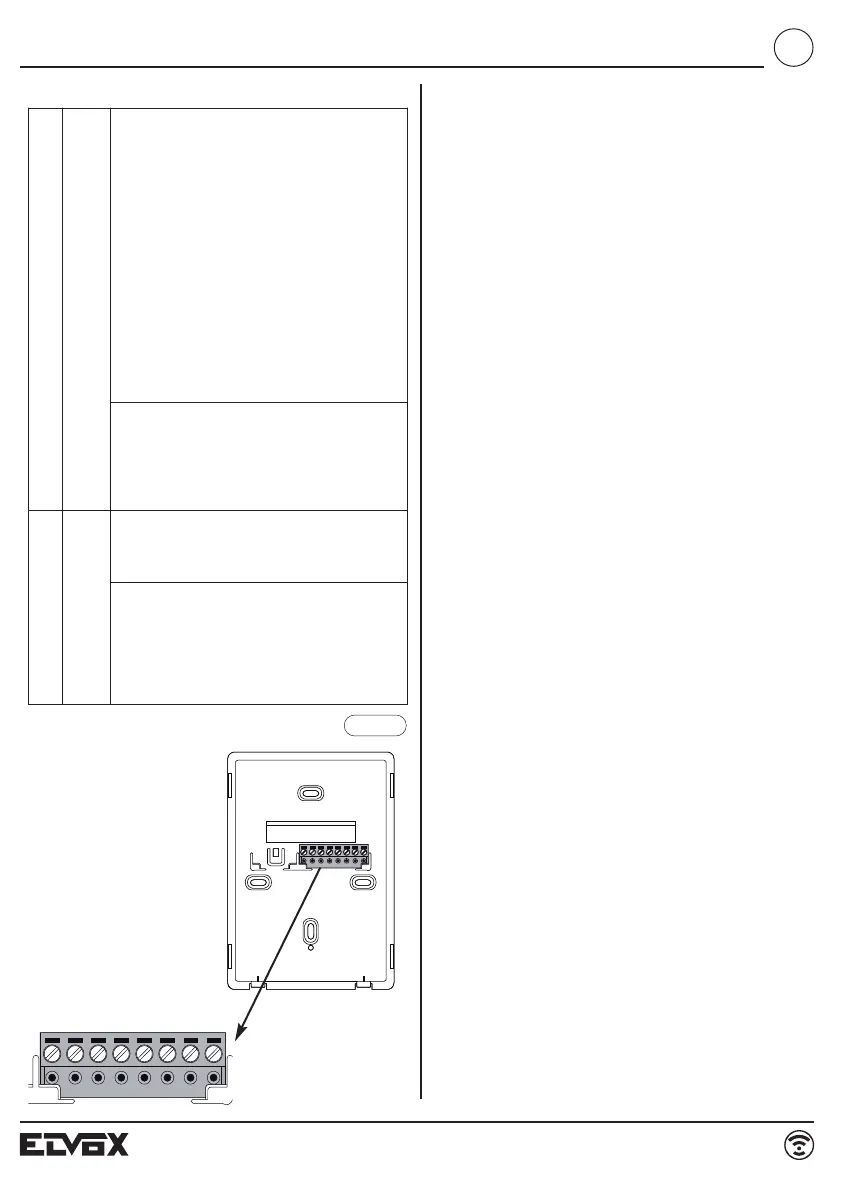

Bornes
1, 2 Deux paires de bornes
pour Bus Deux Fils
4 Référence masse
5 Raccordement sonne-
rie supplémentaire
(Référence positif
12V).
6S Raccordement sonne-
rie supplémentaire (ré-
pétition sonnerie).
6P Entrée palier (avec ré-
férence à la borne 4).
6P6S542121
Fig. 2
Fonctionnement
Attention : Pour que le poste d’appartement puisse fonction-
ner, programmer l’identifiant ID. Pour procéder à la vérifica-
tion, appuyer sur une touche du poste (n’importe quelle
touche sauf parler/écouter). Si le poste dispose d’un ID, un
bip retentira en appuyant sur un bouton ; s’il ne dispose pas
d’un ID ou si celui-ci a été effacé, un triple bip retentira.
Mode de fonctionnement « mains libres » (standard)
Lorsqu’un appel extérieur ou intercommunicant arrive, ap-
puyer et relâcher une seule fois la touche B (parler/écouter)
pour valider la communication. Appuyer à nouveau sur la tou-
che B pour conclure la communication.
Mode de fonctionnement « parler - écouter »
Lorsqu’un appel extérieur ou intercommunicant arrive, ap-
puyer sur la touche B (parler/écouter) et garder le doigt des-
sus pour valider la communication. La communication termine
automatiquement 5 s après avoir relâché la touche B.
Temps de fonctionnement
Les temps de réponse et de conversation dépendent de la
configuration des paramètres de la plaque de rue (pour mo-
difier ces valeurs, consulter les instructions de l’unité électro-
nique de la plaque de rue).
- Temps de réponse (pour appel depuis plaque de rue) : Va-
leur par défaut 30 s
(Valeur minimum 1 s, valeur maximum 255 s)
- Temps de réponse (pour appel intercommunicant) : 30 s
(Valeur fixe)
- Temps de conversation (pour appel depuis plaque de rue)
: Valeur par défaut 120 s
(Valeur minimum 10 s, valeur maximum 2550 s)
- Temps de conversation (pour appel intercommunicant) :
Valeur par défaut 5 minutes (Modifiable en temps illimité).
Réponse à un appel
Réponse à un appel en mode de fonctionnement « mains
libres »
Lorsqu’un appel arrive d’une plaque de rue ou d’un poste in-
tercommunicant, il est possible de répondre durant ou à la fin
du cycle de sonnerie. Pour répondre, appuyer rapidement sur
la touche B (parler/écouter) puis la relâcher. La led rouge in-
dique que le poste est en phase de communication. Pour con-
clure la communication, appuyer à nouveau sur la touche B (la
led rouge s’éteint).
Réponse à un appel en mode de fonctionnement « parler
- écouter »
Lorsqu’un appel arrive d’une plaque de rue ou d’un poste in-
tercommunicant, il est possible de répondre durant ou à la fin
du cycle de sonnerie. Pour répondre, appuyer sur la touche B
(parler/écouter) et garder le doigt dessus toute la durée de la
communication. Pour terminer la communication, relâcher la
touche B (parler/écouter), la communication s’interrompt au
bout de 5 s.
F Led
rouge
en mode normal :
- Clignotante : indique que le poste
d’appartement reçoit un appel (depuis la
plaque de rue ou d’un appareil intercommu-
nicant).
- Allumée : exclusion de la sonnerie.
- Allumée et phonie validée : indique une
conversation en cours (en mode de fon-
ctionnement « mains libres »).
- Allumée avec clignotement toutes les 10
s : avec exclusion de la sonnerie si des ap-
pels sont partis de la plaque de rue, la led
clignote le nombre de fois qu’il y a eu
d’appels reçus depuis la plaque de rue (peut
mémoriser jusqu’à 4 appels). Les clignote-
ments mémorisés se remettent à zéro après
avoir rétabli le volume de la sonnerie.
en mode programmation :
- Clignotante : indique que l’on est en phase
de programmation
- Allumée : indique que l’on est en phase de
programmation et que la communication est
en cours vers la plaque de rue.
G LED
verte
en mode normal :
- Allumée : signale la porte ouverte si au
moins une plaque de rue dispose du cap-
teur relié entre les bornes PA et M.
en mode réglage :
- Clignotante : indique que le poste est en
phase de réglage du volume de la sonnerie
ou du choix de la mélodie.
- Clignotante avec phonie validée : indique
que l’on est en phase de réglage du volume
de conversation.
