Segnalazione dei LED:
I
6901, 6901/D
3/60
F Led
rosso
in funzionamento normale:
- Luce lampeggiante: segnala che il citofono
sta ricevendo una chiamata (da targa esterna
o da apparecchio intercomunicante).
- Luce fissa: suoneria esclusa.
- Luce fissa con fonica attiva: segnala che si
è in conversazione (in modalità di funziona-
mento “mani libere”).
- Luce fissa con lampeggio ogni 10s: a suo-
neria esclusa se sono state inviate chiamate
dalla targa, il LED lampeggia con un numero
pari alle chiamate ricevute dalla targa (riman-
gono memorizzati fino a 4 chiamate). Il reset
della memorizzazione dei lampeggi avviene
al ripristino del volume della suoneria.
in funzionamento programmazione:
- Luce lampeggiante: segnala che si è in
stato di programmazione
- Luce fissa: segnala che siamo in stato di
programmazione e che la comunicazione è
attiva verso la targa.
G Led
verde
in funzionamento normale:
- Luce fissa: segnalazione di porta aperta se
almeno in una targa è stato installato il sen-
sore e collegato tra i morsetti PA e M.
in funzionamento regolazione:
- Luce lampeggiante: segnala che il citofono
è in fase di regolazione del volume della suo-
neria o scelta della melodia.
- Luce lampeggiante con fonica attiva: se-
gnala che si è in fase di regolazione del vo-
lume di conversazione.

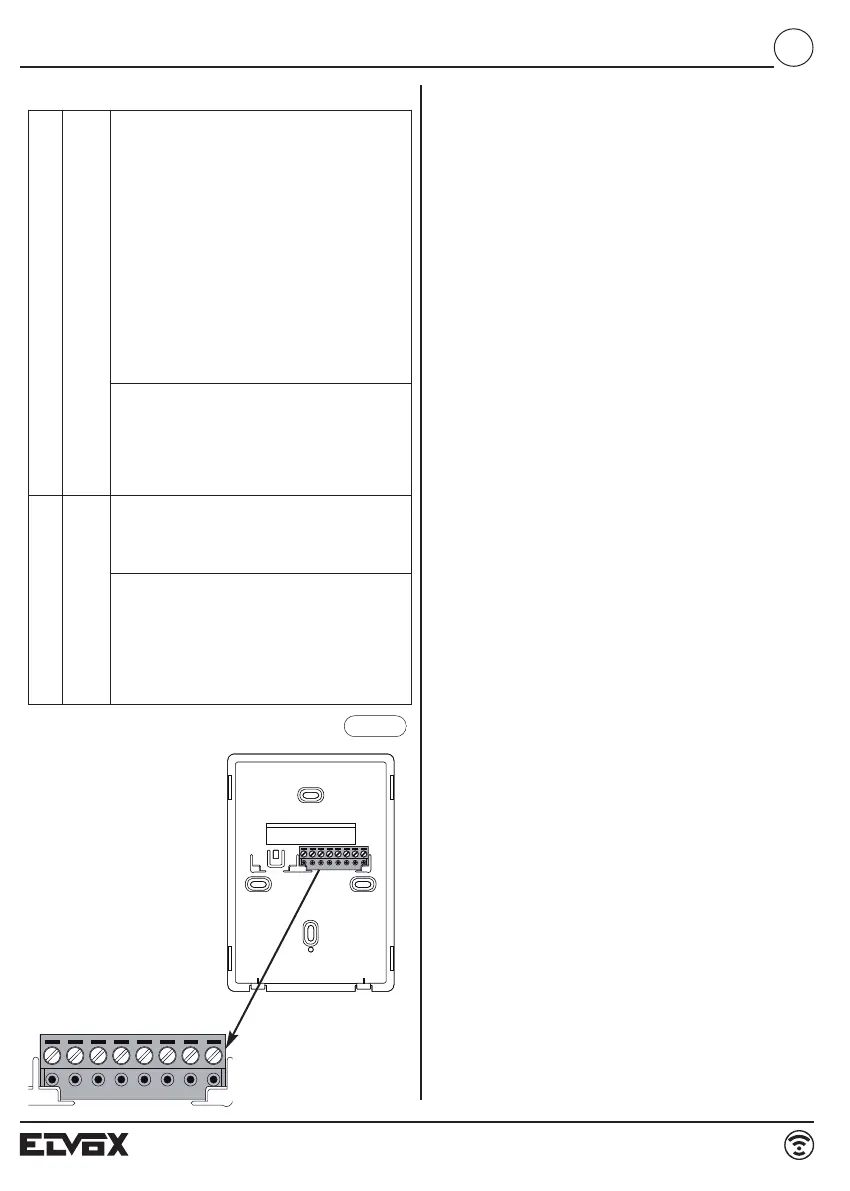

Morsetti:
1,2 Due coppie di mor-
setti per Bus Due Fili
4 Riferimento massa.
5 Collegamento suone-
ria supplementare (Ri-
ferimento positivo
12V).
6S Collegamento suone-
ria supplementare (ri-
petizione suoneria).
6P Ingresso fuoriporta
(con riferimento al
morsetto 4).
6P6S542121
Fig. 2
Funzionamento
Attenzione: Per il funzionamento del citofono è necessario che sia
stata effettuata la programmazione dell’identificativo ID. Per verifi-
care, premere un tasto del citofono (qualsiasi tasto tranne
parla/ascolta) : Se al citofono è stato assegnato un ID, premendo un
pulsante verrà emesso un “bip”, se non è stato assegnato nessun ID
o è stato cancellato, emetterà un triplo “bip”.
Modalità di Funzionamento “mani libere” (default)
All’arrivo di una chiamata esterna o intercomunicante si deve pre-
mere e rilasciare solo una volta il tasto B (parla/ascolta) per attivare la
comunicazione. Premendo nuovamente il tasto Bsi termina la comu-
nicazione.
Modalità di Funzionamento “parla ascolta ”
All’arrivo di una chiamata esterna o intercomunicante si deve pre-
mere e mantenere premuto il tasto B(parla/ascolta) per attivare la co-
municazione. La comunicazione termina automaticamente con un
ritardo di 5s dal rilascio del pulsante B.
Tempi di funzionamento
Il tempo di risposta e di conversazione dipendono dalla configura-
zione dei relativi parametri della targa (per modificare questi tempi
fare riferimento alle istruzioni dell’unità elettronica della targa).
- Tempo di risposta (per chiamata da targa): Valore default 30s
(Valore minimo 1s, valore massimo 255s)
- Tempo di risposta (per chiamata intercomunicante): 30s (Valore
fisso)
- Tempo di conversazione (per chiamata da targa): Valore default 120s
(Valore minimo 10s, valore massimo 2550s)
- Tempo di conversazione (per chiamata intercomunicante): Valore
default 5 minuti (Modificabile in tempo illimitato).
Risposta ad una chiamata
Risposta ad una chiamata in modalità di funzionamento “mani
libere”
All’arrivo di una chiamata da targa esterna o da apparecchio interco-
municante, si può rispondere durante o al termine del ciclo di suone-
ria. Per rispondere si deve premere brevemente e rilasciare il tasto B
(parla/ascolta). Il LED rosso segnala che il citofono è in comunica-
zione. Per terminare la comunicazione premere nuovamente il tasto
B (il led rosso si spegne).
Risposta ad una chiamata in modalità di funzionamento “parla
ascolta”
All’arrivo di una chiamata da targa esterna o da apparecchio interco-
municante, si può rispondere durante o al termine del ciclo di suone-
ria. Per rispondere si deve premere il tasto B (parla/ascolta) e
mantenerlo premuto per tutta la comunicazione. Per terminare la co-
municazione rilasciare il tasto B (parla/ascolta), dopo 5s la comuni-
cazione si interrompe.
Risposta ad una chiamata in modalità di funzionamento “mani
libere” nella funzione “risposta automatica”
La funzione “risposta automatica” è disponibile solo in modalità di
funzionamento “mani libere”.
All’arrivo di una chiamata, il citofono al termine del ciclo di suoneria
attiva la comunicazione automaticamente, segnalata dall’accensione
del Led rosso a luce fissa. La comunicazione si disattiva automatica-
mente dopo il il tempo di conversazione previsto.
