Elvox Due Fili Plus User Manual

3
3
2
1
1 2 3
4
5
6
7 8 9
0
ABC DEF
GHI
JKL
MNO
PQRS
TUV
WXYZ
+
R
3

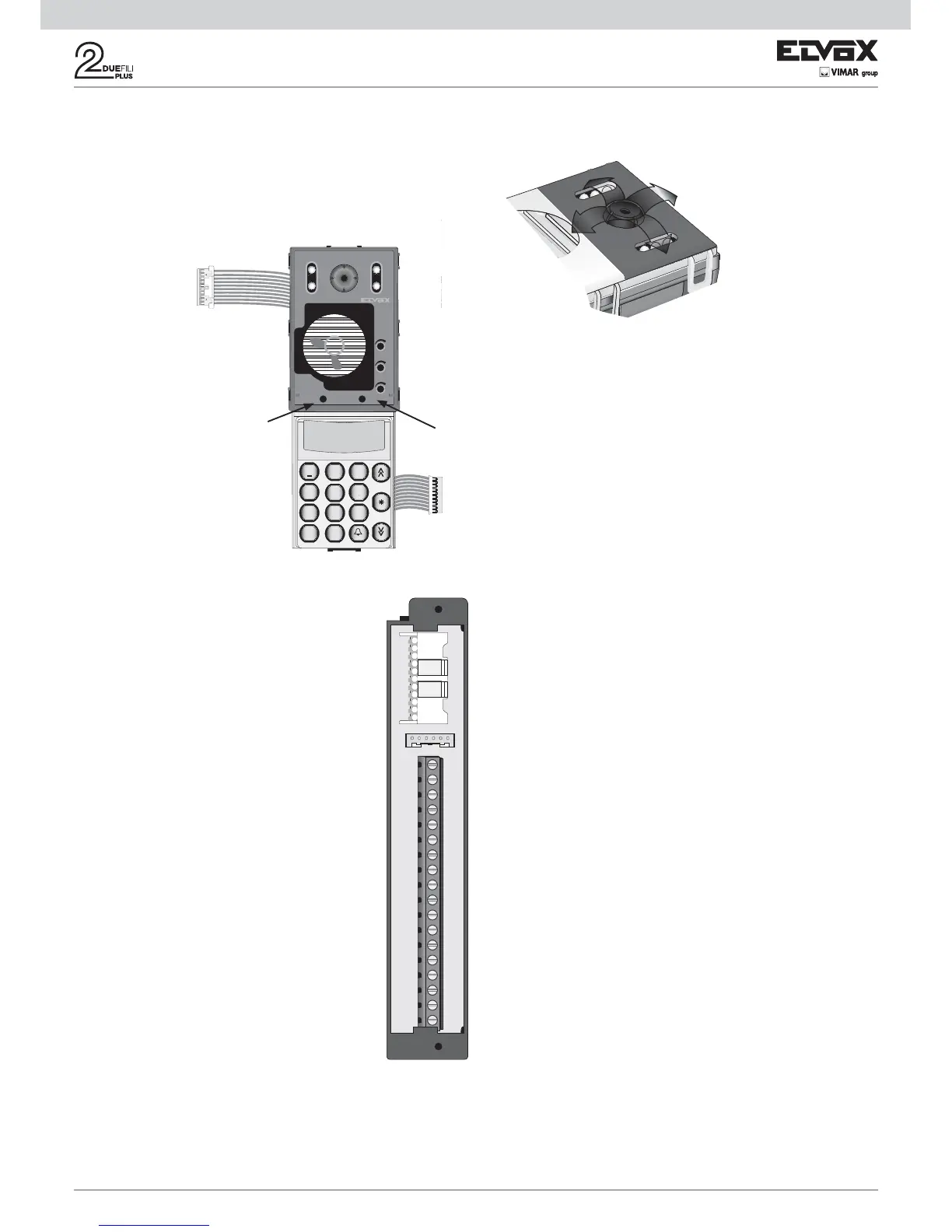

Unità elettronica con telecamera
Cablaggio per collegamento
moduli supplementari
Regolazione manuale
orizzontale e verticale
Tasto
programmazione
Reset
Cablaggio
per collegamento
morsettiera
Figura1
Figura2
Morsettiera
CN1) Connettore per unità elettronica.
CN2) Connettore per programmatore art. 950C o
LQWHUIDFFLDDUW,8RDUW,
B2) Bus (montante).
B1) Bus (montante).
(;7 $OLPHQWD]LRQHHVWHUQDDUW
(;7 $OLPHQWD]LRQHHVWHUQDDUW
VLED)
Alimentazione LED per moduli supplementari.
X) Ingresso video (anima coassiale), per teleca-
mera esterna (13F4).
M) Ingresso video (calza coassiale), per teleca-
mera esterna (13F4).
PA) Ingresso per sensore porta aperta (con riferi-
mento al morsetto M).
CA) Comando apriporta (con riferimento al mor-
setto M).
M) Massa.
S+) Uscita serratura 12Vcc (+) (vedi nota sotto).
S-) Uscita serratura 12Vcc (-) (vedi nota sotto).
+12V) Uscita +12V (max 120 mA) con limitatore di
corrente.
-L) Pilotaggio telecamera esterna, uscita open
collector (13F4).
SR) Pilotaggio serratura tramite relè, uscita open
collector.
F2) Pilotaggio funzione F2 tramite relè, uscita
open collector.
F1) Pilotaggio funzione F1 tramite relè, uscita
open collector.
M) Massa.
B2
B1
EXT+
EXT-
VLED
M
PA
CA
M
S+
S-
+12V
-L
SR
F2
F1
M
X
B2
B1
EXT+
EXT-
VLED
M
PA
CA
M
S+
S-
+12V
-L
SR
F2
F1
M
X
CN2
CN1
CS2411 250105
¿JXUD
Nota: uscite S+/S-. La unità elettronica fornisce un
picco di corrente I
T
> 1A per 10 m s dopo il quale segue
una corrente di mantenimento I
M
= 200mA per tutta la
durata del comando serratura (vedi tempo serratura).
Operazioni preliminari
Negli impianti con una sola unità elettronica l’identificativo ID deve essere
MASTER.
Se sono presenti nell’ impianto più targhe, si dovrà definire una unità elet-
tronica MASTER e le altre SLAVE. Per queste, dovrà essere assegnato
l’identificativo ID come unità elettroniche SLAVE. Ogni unità elettronica
dovrà avere un numero identificativo ID univoco. Per l’attribuzione del co-
dice identificativo ID, fare riferimento al capitolo “1.1 ID Targa”.La program-
mazione può essere effettuata attraverso i tasti dell’unità elettronica, con il
programmatore art. 950CRFRQO¶LQWHUIDFFLDDUW,8FROOHJDWDDGXQ3&
con installato il Software SaveProg.
