SW12.T
IT

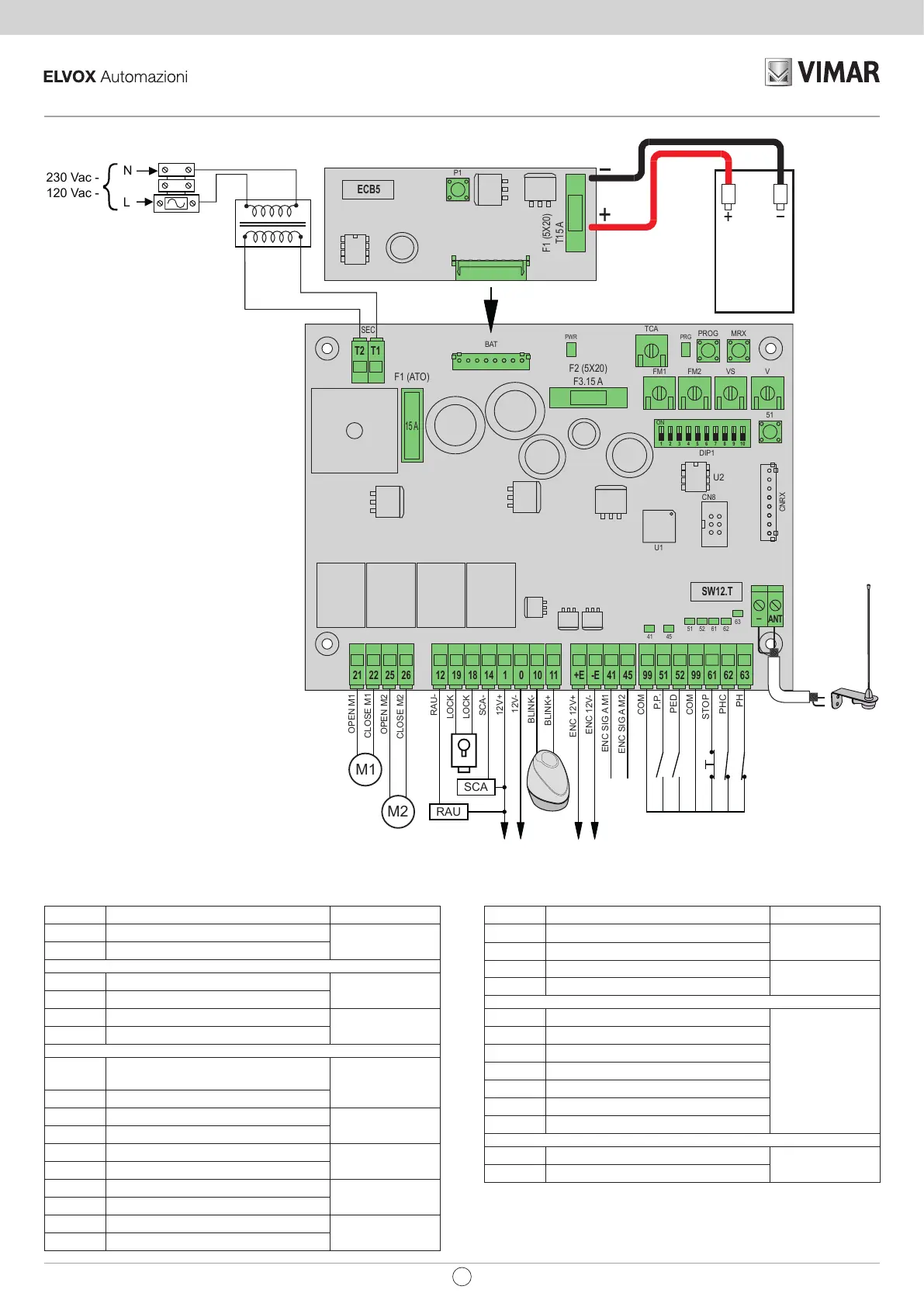

Funzioni della morsettiera
Morsetto Descrizione Dati nominali
T1 Connessione secondario tarsformatore
12 Vac
T2 Connessione secondario tarsformatore
21 Apertura motore 1
12 Vdc 80 W
22 Chiusura motore 1
25 Apertura motore 2
12 Vdc 80 W
26 Chiusura motore 2
12
Negativo uscita radio ausiliaria/luce di
cortesia
12 Vdc 120 mA
1 Positivo accessori
19 Uscita elettroserratura
12 Vac 15 VA
18 Uscita elettroserratura
14 Negativo uscita spia cancello aperto
12 Vdc 120 mA
1 Positivo accessori
1 Positivo accessori
12 Vdc 300 mA
0 Negativo accessori
10 Negativo lampeggiante
12 Vdc 10 W max
11 Positivo lampeggiante
Morsetto Descrizione Dati nominali
+E Positivo alimentazione encoder
12 Vdc
-E Negativo alimentazione encoder
41 Segnale encoder motore 1
45 Segnale encoder motore 2
99 Comune ingressi
51 Passo-passo (N.O.)
52 Pedonale (N.O.)
99 Comune ingressi
61 Arresto (N.C.)
62 Fotocellula in chiusura (N.C.)
63 Fotocellula (N.C.)
- Massa antenna
ANT Segnale antenna
C
BAT
U
2
N8
F1 (ATO)
S
E
C
DIP1
FM1
FM2
VS
V
PWR
51
F2 (5X20)
F3.15 A
CNRX
U1
41
51
52
61
62
63
45
SW12.T
1
5
A
T1
T2
TCA
PROG
MRX
O
N
1
2
3
4
5
6
7
8
9
10
PRG
21
22
26
25
12
19
18
14
1
0
10
11
+E
-E
45
41
99
52
63
51
99
61
62
_
ANT
PED
P.P.
PHC
PH
STOP
COM
COM
M1
M2
OPEN M1
CLOSE M1
OPEN M2
CLOSE M2
LOCK
LOCK
RAU
RAU-
SCA-
SCA
12V+
12V-
BLINK-
BLINK+
ENC 12V-
ENC 12V+
ENC SIG A M1
ENC SIG A M2
230 Vac -
120 Vac -
N
L
12 Vdc
7 Ah max
+
P1
F1 (5X20)
T15 A
ECB5
+
12 Vdc
7 Ah max
