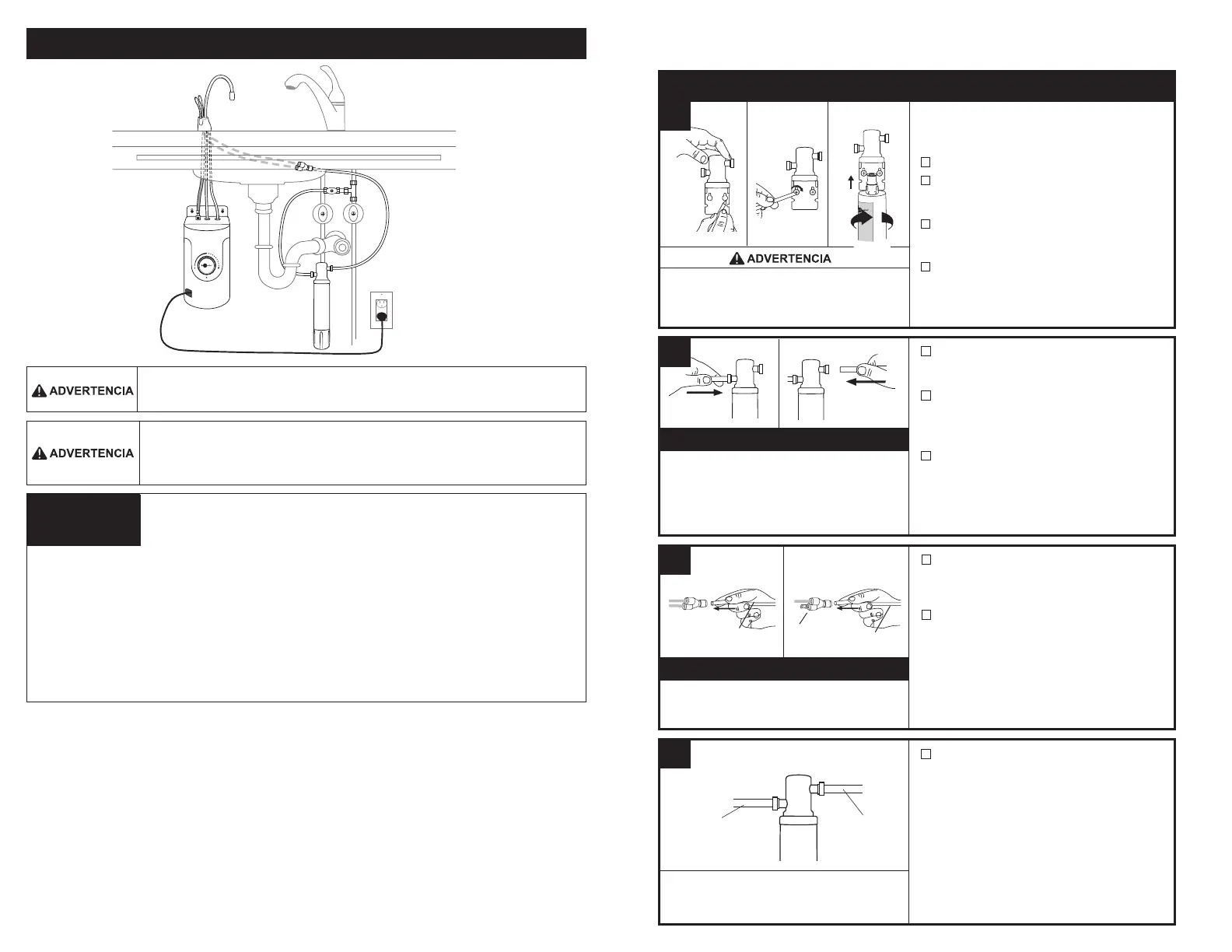

VISTA GENERAL DE LA INSTALACIÓN TERMINADA
Para reducir el riesgo relacionado con daños materiales por fugas y desbordes de
agua y para garantizar un funcionamiento óptimo del filtro:
• Lea y siga las Instrucciones de uso que vienen con el sistema original antes
de instalar y utilizar este producto.
• Cambie el cartucho desechable del filtro cada seis meses o antes si observa
una reducción evidente del caudal de flujo. Si no se reemplaza el cartucho
desechable según la frecuencia recomendada, se podrá ver reducido el
funcionamiento de
filtro y podrán producirse grietas en la caja del filtro, lo que causará fugas y
desbordes de agua.
• En los sistemas que utilizan grifos modelo HC de dos manijas, opere solo una
manija a la vez.
Para reducir el riesgo de ingestión de contaminantes, no use con agua que sea
microbiológicamente insegura o de calidad desconocida, sin desinfección adecuada
antes o después del sistema.
10
Cierre el suministro de agua antes de empezar.
La instalación debe cumplir con las leyes y reglamentos estatales y locales.
Lesiones personales: No coloque el filtro por
encima de una toma eléctrica o de otro aparato. Instale
la cabeza y el soporte de tal forma que no sea necesario
estirar, torcer o estirar la tubería.
Daños materiales: Los tramos de tubo necesitan
tener el mismo contorno del gabinete para dejar
espacio de almacenamiento sin curvas
pronunciadas. Los cortes de los tubos deben ser limpios,
perpendiculares y no tener rebabas para garantizar una
conexión correcta.
Daños materiales: no estire las líneas más de las
16" (40 cm) proporcionadas. Verifique que el (los) tubo(s)
y el conector en “Y” estén bien ajustados.
La descarga de agua de aproximadamente 2 oz.
(60 ml) es normal, cuando el filtro es retirado.
De la línea
de suministro de agua
hacia
el dispensador
INSTALACIÓN DEL SISTEMA DE FILTRACIÓN
De la línea
de agua
Hacia
el dispensador
11
b
c
d
a
1
desde el filtro o línea
de entrada del agua
Tapón
desde el filtro o línea
de entrada del agua
Todos los modelos
son frío/calor,
excepto el HC3300
Modelos de solo frío y
modelos de solo calor,
incluido el HC33000
Determine la longitud requerida del
tubo y corte el tubo en forma
perpendicular y sin dejar rebabas.
Inserte un tubo de 1/4” (0,63 cm) en el
lado de entrada del cabezal del filtro hasta
que se detenga. Vuelva a presionar para
asegurarse de que esté bien ajustado.
Inserte el otro tubo de 1/4” (0,63 cm) en el
lado de salida del cabezal del filtro hasta
que se detenga. Vuelva a presionar para
asegurarse de que esté bien ajustado.
Separe el cartucho de la cabeza del filtro.
Marque la ubicación de los orificios para la
cabeza y el soporte en un lugar que permita
cambiar el filtro.
Haga orificios guía de 1/8" (0.3 cm), fije el
soporte en la pared con tornillos de madera
y gire éstos hasta que queden apretados.
Introduzca el nuevo cartucho en la cabeza
del filtro. La superficie superior del cartucho
quedará rasante con el fondo de la cabeza
del filtro cuando esté completamente
encajado.
Conecte lo que sobra del tubo de 1/4”
(0,63 cm) a la línea de suministro de
agua entrante.
Inserte el (los) tubo(s) de cobre del
dispensador en el conector rápido en “Y” y
utilice el tapón para los modelos que solo
suministran agua caliente.
Conecte el tubo de 1/4” (0,63 cm) de la
salida derecha del cabezal del filtro a la
conexión rápida hasta que se detenga.
Vuelva a presionar para asegurarse de
que esté bien ajustado.
Para quitar el tubo de cada conector rápido, oprima
el anillo de liberación y saque el tubo con cuidado.
Los tornillos incluidos sólo deben usarse en
montantes de madera o gabinetes. Para instalarse en
paneles de yeso utilice tarugos (no incluidos).
AVISO
AVISO
Para reducir el riesgo de asfixia: No permita que los niños menores de 3 años
accedan a piezas pequeñas durante la instalación de este producto.
Compatible con los sistemas
de depósito InSinkErator
®
