25
EnglishFrançaisEspañol
INTRODUCCIÓN
PREPARACIÓN
PARA VER LA
TELEVISIÓN
FUNCIONES DE
USO CONSEJOS ÚTILES
DISPOSITIVOS DE
CONEXIÓN
INFORMACIÓN
DISPOSITIVOS DE
CONEXIÓN
En estas conexiones no se utiliza ninguno de los cables suministrados:
• Deberá adquirir los cables necesarios en su establecimiento local.
Antes de proceder a la conexión:
Asegúrese de que todos los dispositivos están bien conectados
antes de enchufar el cable de alimentación de CA.

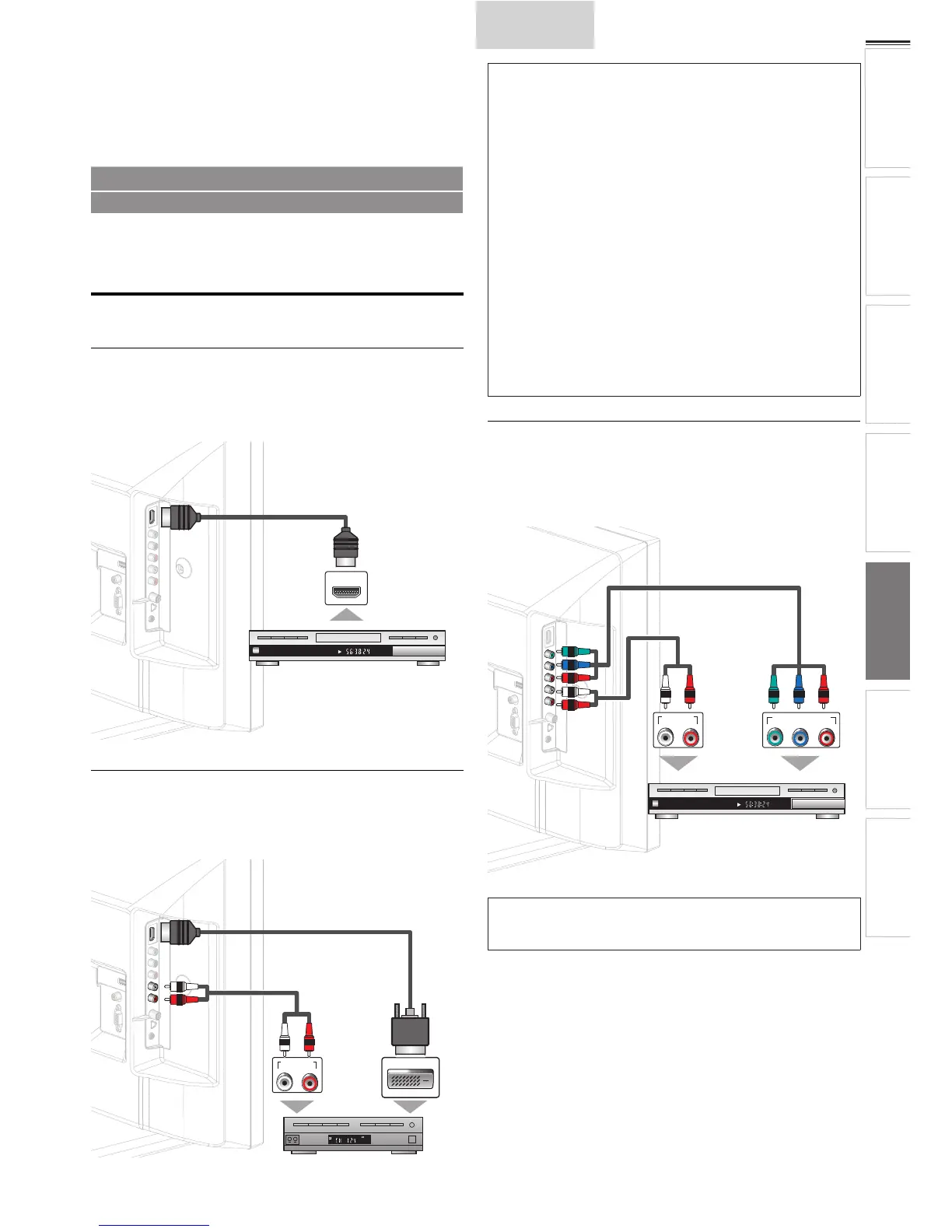

Conexión de Dispositivo Externo
Conexión HDMI
La conexión HDMI ofrece la máxima calidad de imagen.
HDMI (Interfaz multimedia de alta defi nición) transporta video
digital de alta defi nición y audio digital multicanal a través de un
cable único.
HDMI OUT
CHAPTER 15
REPEAT A-B
TITLE 5
grabador BD/DVDgrabador BD/DVD
con la toma de salida HDMIcon la toma de salida HDMI
cable HDMIcable HDMI
Conexión HDMI-DVI
Si su dispositivo de vídeo tiene una toma de salida DVI, utilice un
cable conversor HDMI-DVI para esta conexión.
(Use sólo la toma de Entrada HDMI 1 y la toma Audio I/D situada
debajo de la toma HDMI 1 en la parte trasera del televisor.)
STEREO
PCM
DVI OUT
AUDIO OUT
RL
cable de conversióncable de conversión
HDMI-DVIHDMI-DVI
receptor de cable oreceptor de cable o
caja de satélite con la toma decaja de satélite con la toma de
salida DVIsalida DVI
cable de audiocable de audio
Nota
• Utilice un cable HDMI con el logotipo HDMI (cable HDMI
homologado). Se recomienda utilizar un cable HDMI de Alta
Velocidad para mayor compatibilidad.
Para conexión HDMI
(utilice un conector HDMI 1 o un jack de entrada 2)
• La unidad acepta señales de vídeo de 480i, 480p, 720p, 1080i y
1080p 24/30/60Hz, y señales de audio a 32kHz, 44,1kHz y 48kHz.
• Esta unidad solamente acepta señal de audio de 2 canales (LPCM).
• Es necesario seleccionar “PCM” para el audio digital del dispositivo
conectado o compruebe la confi guración de audio HDMI.
Puede que no haya señal de audio si selecciona “Bitstream”, etc.
• Esta unidad solamente acepta señales compatibles con la norma
EIA861.
Para conexión HDMI-DVI
• La unidad acepta señales de vídeo de 480i, 480p, 720p, 1080i y
1080p.
• La conexión HDMI-DVI también requiere una conexión de cable
de audio separada y las señales de audio se convierten de digitales
a analógicas para esta conexión.
• DVI no muestra la imagen de resolución 480i que no es
compatible con la norma EIA / CEA-861 / 861B.
Conexión de Vídeo en Componentes
La conexión de Vídeo por Componentes ofrece una mejor calidad
de imagen para los dispositivos de vídeo conectados a la unidad.
Si conecta a las tomas de Entrada de Vídeo por Componentes de
la unidad, conecte los cables de audio a las tomas de Entrada de
Audio I/D situadas junto al conector de Vídeo por Componentes.
CHAPTER 15
REPEAT A-B
TITLE 5
COMPONENT VIDEO OUT
Pr/CrPb/CbY
AUDIO OUT
RL
(rojo)(rojo)(azul)(azul)(verde)(verde)
grabador BD/DVD con la toma grabador BD/DVD con la toma
de salida de video componentede salida de video componente
cable de audio cable de audio
cable de componentes cable de componentes
vídeo (rojo / azul / verde) vídeo (rojo / azul / verde)
Nota
• La unidad acepta señales de vídeo de 480i / 480p / 720p y 1080i
para esta conexión.
