méretek:
állomás: 29 × 205 × 127 mm
érzékelő: 117 × 117 × 164 mm
Időjárás állomás – a kijelző és a gombok leírása
l. 1. ábra
1 – külső hőmérséklet
2 – külső páratartalom
3 – légnyomás / kültéri hőmérséklet / kültéri
páratartalom mérési előzmények görbéje
4 – idő/DCF-rádiójel vétel
5 – dátum
6 – nap
7 – ébresztő
8 – csapadék riasztás
9 – csapadék áttekintés
10 – csapadék mérési előzmények
11 – beltéri páratartalom
12 – Komfortérzet szmájli
13 – beltéri hőmérséklet
14 – lemerült az elem az állomásban/érzé-
kelőben
15 – hőmérséklet és páratartalom max./min.
mért értéke
16 – időjárás-előrejelzés
17 – légnyomás-érték
18 – CH gomb
19 – ALERT (riasztás) gomb
20 – HISTORY (mérési előzmények) gomb
21 – SNZ/LIGHT (szundi/világítás) gomb
22 – DOWN (le) gomb
23 – UP (fel) gomb
24 – MODE (mód) gomb
25 – felakasztó nyílás
26 – USB-kimenet 5 V/1 A
27 – hálózati táp bemenet
28 – elemtartó rekesz
29 – kitámasztó
A csapadékmérő (érzékelő) leírása
l. 2. ábra
Az érzékelő egy kombinált csapadék-, hőmérséklet- és páratartalom mérő.
1 – visszajelző LED
2 – csapadékmérő edény
3 – szerelő tárcsa
4 – billenő csappantyú
5 – elemtartó rekesz
6 – tömítő alátét
A csapadékmérő (érzékelő) össze- és felszerelése

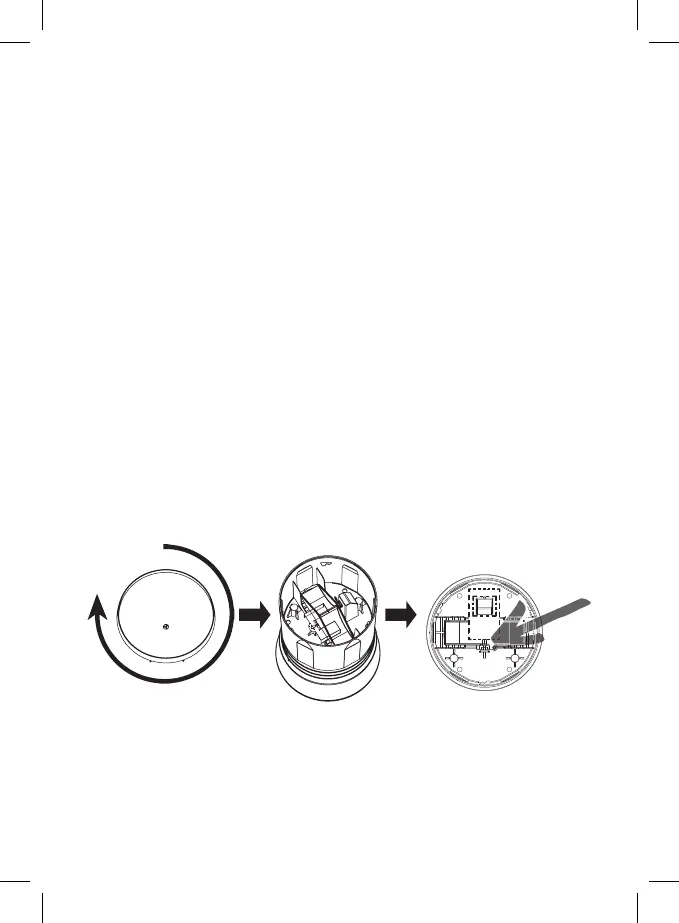

1. Forgassuk el a csapadékmérő edényt az óramutató járásával egyező irányba.
2. Távolítsuk el a billenő csappantyút reteszelő papírkártyát.
3. Csavarjuk vissza a tálat az óramutató járásával ellentétes irányban, amíg egy kattanást nem
hallunk.
4. Fordítsuk a hátlapjával felfelé az érzékelőt.
5. Forgassuk el a szerelőtárcsát az óramutató járásával egyező irányba.
6. Csavarozzuk ki a tömítő alátét 3 csavarját, majd távolítsuk el.
7. Az alátét alatt van az elemtartó rekesz, helyezzünk be 2 db 1,5 V-os AA elemet.
8. Csavarjuk vissza a tömítő alátétet.
9. Rögzítsük a helyére a szerelőtárcsát a csavarokkal, és csavarjuk rá az érzékelőt az óramutató
járásával ellentétes irányba, míg kattanást nem hallunk.
