76
mõõtmed:
põhijaam: 29 × 205 × 127 mm
andur: 117 × 117 × 164 mm
Ilmajaam – nuppude ja ekraani kirjeldus
Vt joonist 1
1 – välistemperatuur
2 – välisõhuniiskus
3 – rõhu / välistemperatuuri / välisniiskuse
ajaloo tabel
4 – aeg/DCF-signaali vastuvõtt
5 – kuupäev
6 – nädalapäev
7 – äratus
8 – vihmasaju signaal
9 – sademete ülevaade
10 – sademete ajalugu
11 – siseniiskus
12 – rahustav naerunägu
13 – sisetemperatuur
14 – jaama/anduri aku on tühjaks saamas
15 – max/min väljas mõõdetud temperatuur
ja niiskus
16 – ilmaprognoos
17 – rõhu väärtus
18 – kanalinupp
19 – nupp ALERT
20 – nupp HISTORY
21 – EDASILÜKKAMISE/VALGUSE nupp
22 – nupp DOWN
23 – nupp UP
24 – nupp MODE
25 – riputusava
26 – 5 V/1 A USB port
27 – toiteadapteri pesa
28 – patareipesa
29 – tugi
Sadememõõturi (anduri) kirjeldus
Vt joonist 2
Andur töötab sadememõõturi põhimõttel ja samal ajal on võimeline mõõtma temperatuuri ja niiskust.
1 – LED-näidik
2 – vihmavee anum
3 – kinnitusrõngas
4 – pöörlev klapp
5 – patareipesa
6 – veekindel platvorm

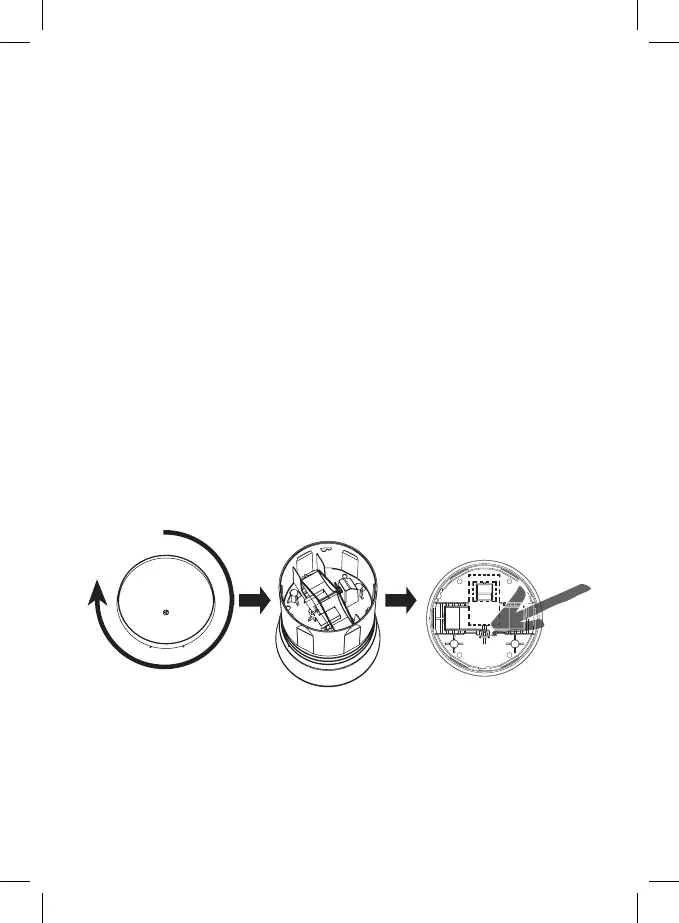

Sadememõõturi (anduri) kokkupanek/paigaldamine
1. Pöörake vihmavee anumat päripäeva.
2. Eemaldage pöörlevalt klapilt paberkaart.
3. Asetage vihmavee anum tagasi peale, pöörates seda vastupäeva; peaksite kuulma klõpsatust.
4. Pöörake andur tagurpidi.
5. Keerake kinnitusrõngas päripäeva.
6. Eemaldage veekindla platvormi pealt 3 kruvi ja võtke see küljest ära.
7. Platvormi all on patareipesa; sisestage 2× 1,5 V AA-patareid.
8. Paigaldage platvorm uuesti peale.
9. Kinnitage kinnitusrõngas valitud asukohta, kasutades kruvisid ja sättige andur selle peale, pöörates
seda vastupäeva; peaksite kuulma klõpsatust.
