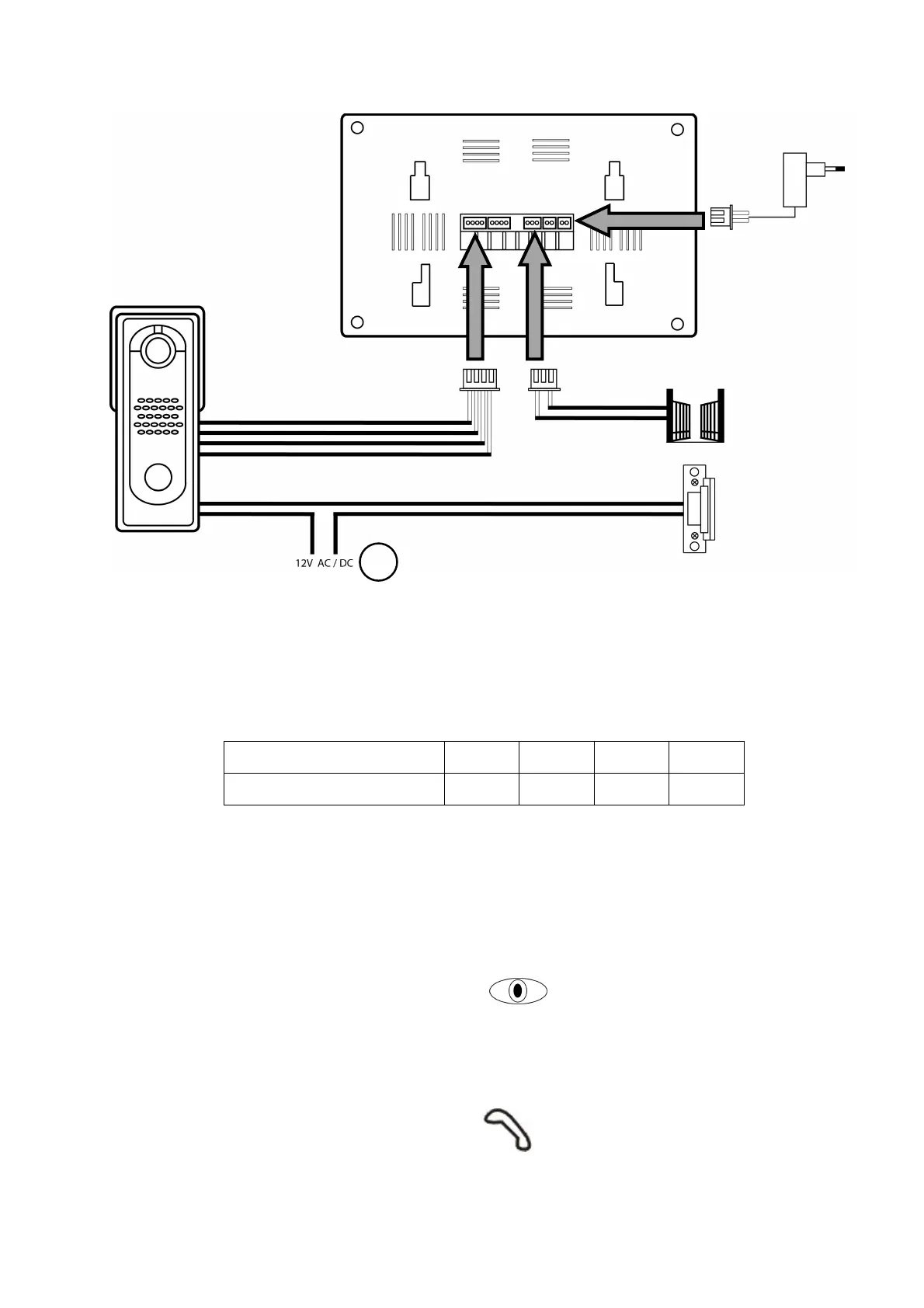

Schéma zapojení videovrátného
Parametry propojovacího vedení
Systém videovrátného používá stíněný osmižilový kabel. Přibližné maximální vzdálenosti mezi kamerou a
monitorem vzhledem k průměru jednotlivých vodičů jsou uvedeny v následující tabulce. V místech
s vysokou úrovní rušení lze na vedení videosignálu použít 75 Ohm koaxiální kabel.
Průměr jádra vodiče [mm] 0,5 0,65 0,8 1
Vzdálenost [m] 30 50 70 115
Obsluha zařízení
- Pro zazvonění a vyvolání obrazu na videotelefonu z dveřní stanice, stiskněte oválné tlačítko.
Pro přijetí hovoru stiskněte na videotelefonu tlačítko Monitor – doba hovoru je 120 vteřin.
•
••
• Pro okamžité vyvolání obrazu na dobu 30 vteřin z dveřní stanice, stiskněte tlačítko
Monitor
•
••
• Pro komunikaci mezi videomonitorem a dveřní stanicí stiskněte tlačítko
Hovor
!
