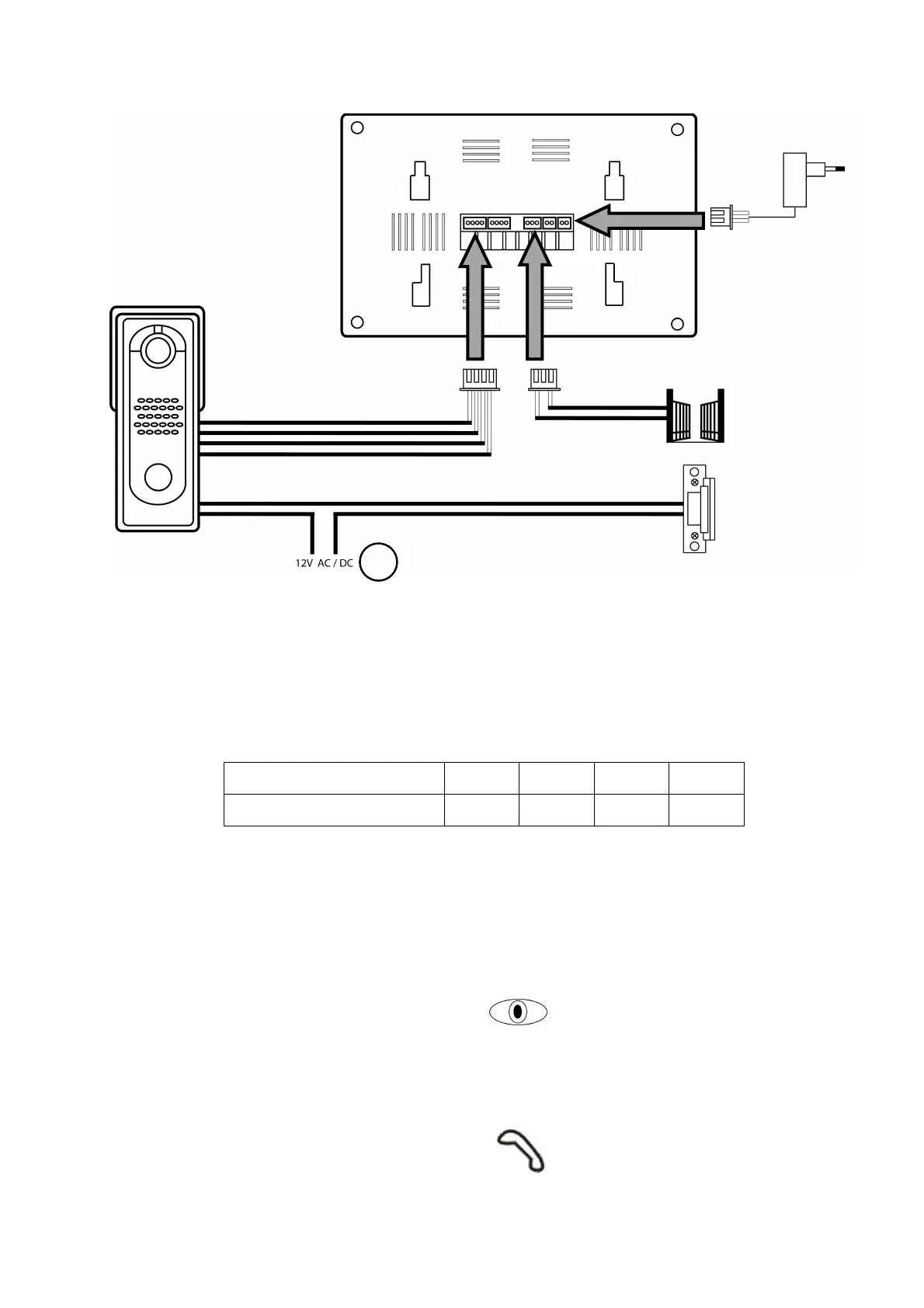

Schemat podłączenia
Parametry instalacji do podłączenia
System wykorzystuje ekranowany przewód ośmiożyłowy. Przybliżone maksymalne odległości pomiędzy
kamerą i monitorem z uwzględnieniem przekroju poszczególnych przewodów są podane w następnej
tabelce. W miejscach o dużym poziomie zakłóceń do doprowadzenia sygnału video można wykorzystać 75
Ohm przewód koncentryczny.
Przekrój żyły przewodu [mm
2
] 0,5 0,65 0,8 1
Odległość [m] 30 50 70 115
Obsługa urządzenia
- Aby zadzwonić i wyświetlić obraz na monitorze ze stacji przy drzwiach, naciskamy owalny przycisk.
Aby odebrać rozmowę naciskamy przycisk Monitor – czas rozmowy wynosi 120 sekund.
•
••
• Aby natychmiast wyświetlić obraz na czas 30 sekund ze stacji przy drzwiach naciskamy przycisk
Monitor
•
••
• Aby włączyć komunikację pomiędzy monitorem, a stacją przy drzwiach naciskamy przycisk
Rozmowa
!
