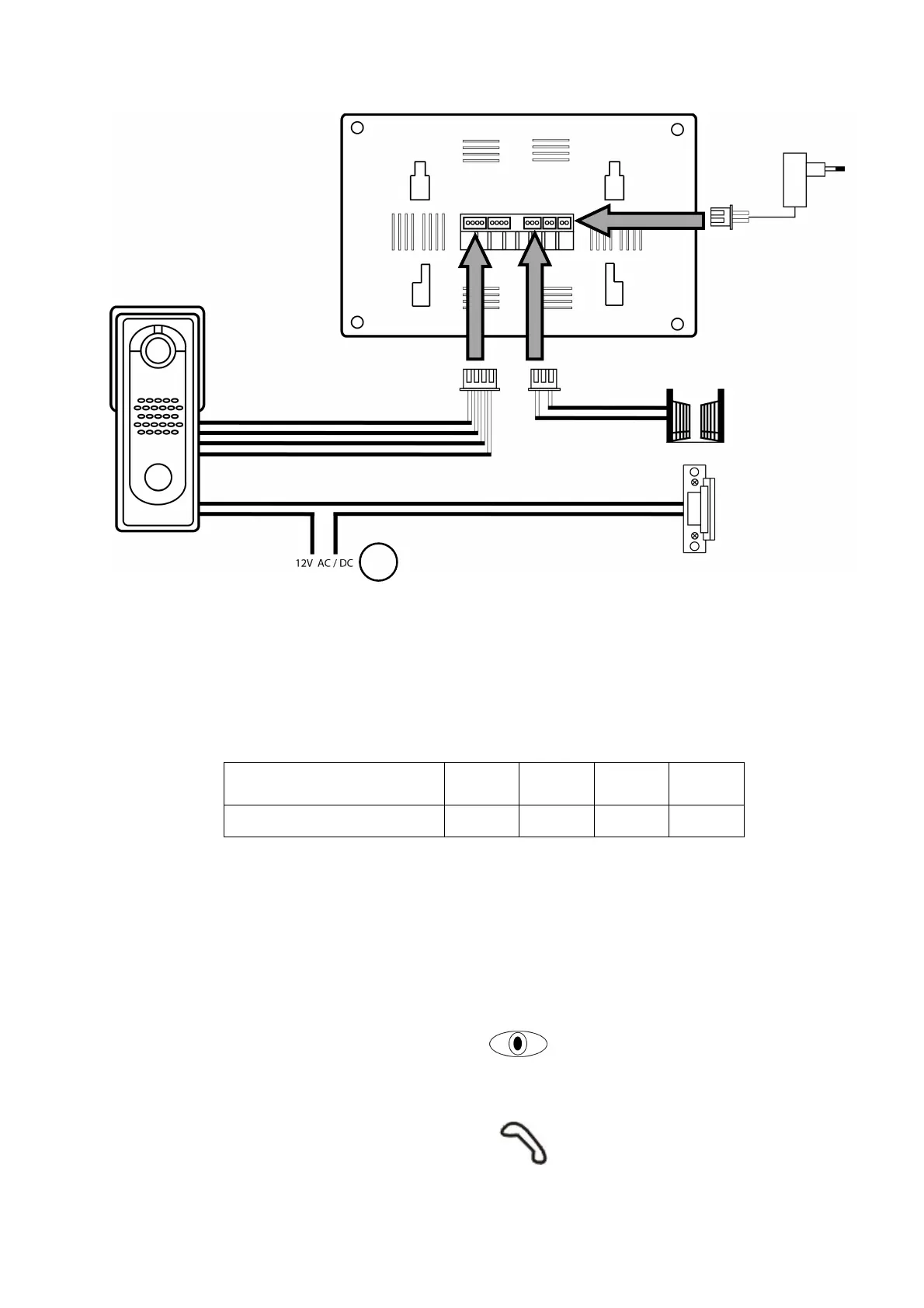

Schema de conectare a portarului video
Parametrii instalaţiei de interconectare
Sistemul portarului video foloseşte cablul ecranat de opt fire. Distanţele aproximative maxime între camera
video şi monitor, având în vedere diametrul conductorilor în parte, sunt indicate în următorul tabel. La
locuri cu nivelul ridicat al interferenţei se poate folosi pentru transmisia semnalului video cablul coaxial de
75 Ohm.
Diametrul miezului
conductorului [mm]
0,5 0,65 0,8 1
Distanţa [m] 30 50 70 115
Comanda aparatului
- Pentru apel şi afişarea imaginii pe videotelefon din staţia de uşă apăsaţi butonul oval.
Pentru receptarea convorbirii apăsaţi pe videotelefon butonul Monitor – durata convorbirii este de 120 de
secunde.
•
••
• Pentru afişarea imediată a imaginii timp de 30 secunde din staţia de uşă apăsaţi butonul
Monitor
•
••
• Pentru comunicare între videomonitor şi staţia de uşă apăsaţi butonul
Convorbire
!
