121

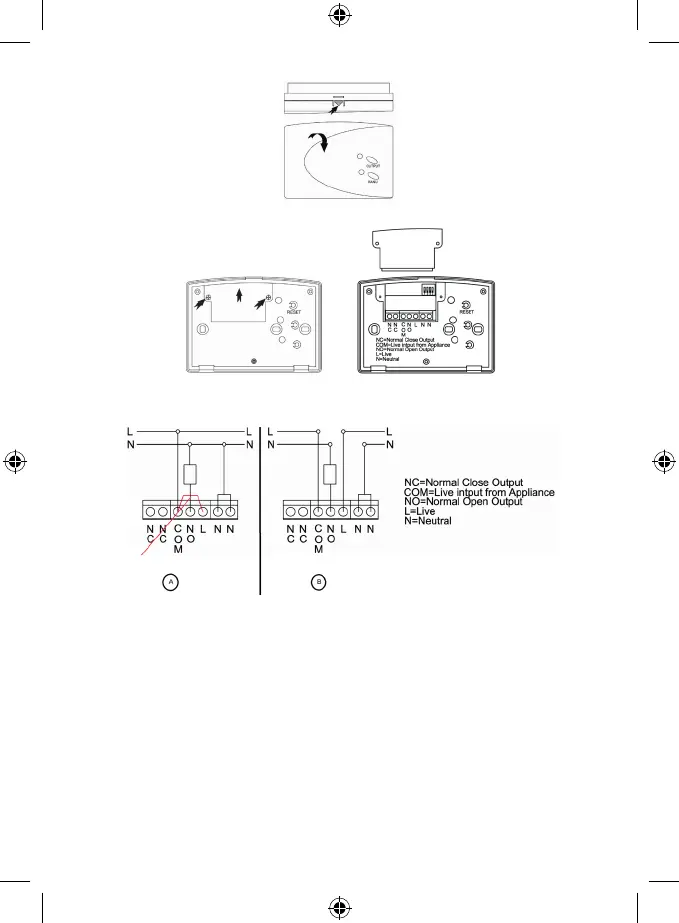

Lai pievienotu kontaktus, atskrūvējiet divas vāka skrūves un bīdiet vāku uz augšu.
Pievienojiet kontaktus, kā parādīts turpmāk.
Shēma:
Ja termostata barošanas avots ir tas pats, kas pievienotajai ierīcei, savienojiet saskaņā ar a) shēmu. Neizņemiet uzstādīto
tiltiņu starp COM un L kontaktu!
Pieslēdziet fāzes vadītāju COM terminālim.
Ja termostata barošanas avots NAV tas pats, kas pievienotajai ierīcei, savienojiet saskaņā ar b) shēmu.
Tomēr šajā gadījumā noņemiet uzstādīto tiltiņu starp COM un L kontaktu!
Pabeidziet pārslēgšanas ierīces uzstādīšanu, piestiprinot to ar divām komplektācijā iekļautajām skrūvēm. Pirms
kontaktu vāciņa pieskrūvēšanas sinhronizējiet vadības bloku un pārslēgšanas ierīci; šim nolūkam skatiet nodaļu
“Radio signāla adreses iestatīšana”.
Uzlieciet atpakaļ priekšējo vāciņu.
