Styki podłączamy w następujący sposób:

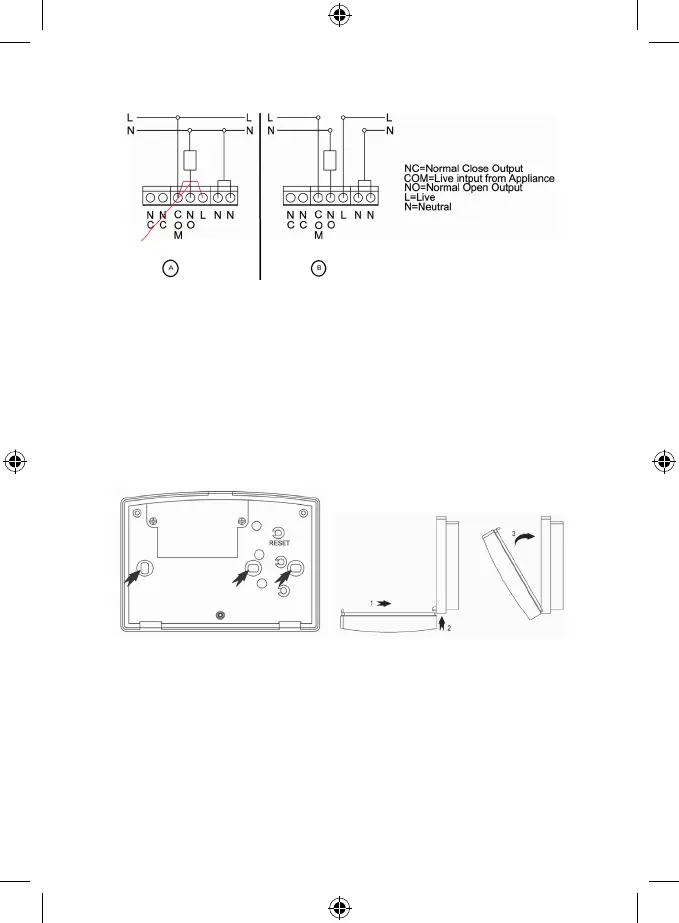

Schemat podłączenia:
W przypadku, gdy zasilanie termostatu i podłączanego urządzenia jest jednakowe, podłączenie wykonujemy zgodnie
z rysunkiem a).
Nie usuwamy istniejącego mostka pomiędzy punktami COM i L!
Przewód fazowy podłączamy do zacisku COM.
W przypadku, gdy zasilanie termostatu i podłączanego urządzenia NIE jest jednakowe, podłączenie wykonujemy
zgodnie z rysunkiem b).
Wtedy usuwamy istniejący mostka pomiędzy punktami COM i L!
Instalację jednostki przełączającej kończymy przykręcając z powrotem 2 wspomniane wkręty.
Przed przykręceniem osłony styków pamiętajmy sparować jednostkę sterującą i przełączającą, patrz Ustawienie
adresu sygnału radiowego.
Przednią część obudowy zakładamy z powrotem na miejsce.
Ustawianie adresu sygnału radiowego
Adres sygnału radiowego umożliwia transmisję informacji pomiędzy jednostka sterującą i przełączającą. Zastosowanie
odpowiedniego kodu adresowego do komunikacji bezprzewodowej zapobiega komplikacjom w połączeniu i
zakłóceniom od innych urządzeń pracujących na tej samej albo podobnej częstotliwości. Do ustawienia wykorzystuje
się 4 przełączniki typu DIP, umieszczone wewnątrz obu jednostek.
1. Przed zmianą kodu adresowego wyjmujemy baterie i odłączamy napięcie sieciowe!
2. W jednostce sterującej zdejmujemy tylną część obudowy – na płytce drukowanej znajdują się 4 przełączniki DIP.
3. Ustawiamy kod adresowy przesuwając niektóre przełączniki do położenia ON i zapisujemy ich stan.
4. Taki sam kod ustawiamy na przełącznikach umieszczonych w jednostce przełączającej. Kod adresowy nadajnika
musi być zgodny z kodem adresowym odbiornika.
Przełączniki DIP do ustawiania kodu adresowego, patrz strzałka
