47
Amennyiben a termosztát ugyanonnan kapja a tápellátást, ahonnan a társított készülék, az „A” ábra szerint kösse
beacsatlakozó vezetékeket. Ne távolítsa el a COM és az L kapcsok közötti gyári áthidalást!
Kösse a fázisvezetőt a COM terminálba.
Amennyiben a termosztát és a társított készülék NEM egy áramkörről kapja a táplálást, a „B” ábra szerint kösse be
acsatlakozó vezetékeket.
Ezt megelőzően távolítsa el a COM és az L kapcsok közötti gyári áthidalást!
A telepítés befejezéséhez rögzítse a kapcsoló egységet a mellékelt 2 db csavar segítségével. Ne feledje el összehangolni
a vezérlő- és a kapcsoló egységet a vezetékek fedelének felhelyezés előtt. (Lásd a „Rádiójel címének beállítása” fejezetet)
Helyezze fel a fedelet.
Rádiójel címének beállítása
A rádiójel címe a vezérlő- és a kapcsoló egység közötti információátvitelre szolgál. Más eszközök is azonos, vagy közeli
frekvenciát használhatnak, ami interferenciához, vagy egyéb rendellenességhez vezethet. Az ilyen komplikációk
elkerüléséhez feltétlenül használja a megfelelő rádió kódot. A kód beállításhoz mindkét egységben 4 db meghatározott
DIP kapcsolót helyeztek el.
1. A cím kódjának módosítása előtt vegye ki az elemeket, vagy csatlakoztassa le a készüléket a táphálózatról!
2. Távolítsa el a vezérlőegység hátlapját – 4 db DIP kapcsolót talál a nyomtatott áramkörön.
3. Állítsa be a címkódot néhány kapcsoló BE (ON) helyzetbe történő átkapcsolásával, majd írja fel azok helyzetét.
4. A kapcsolóegységen is állítsa be azokat a kódokat, melyeket a vezérlőegységen beállított. Az adó és vevő
címkódjainak ugyanannak kell lenniük!

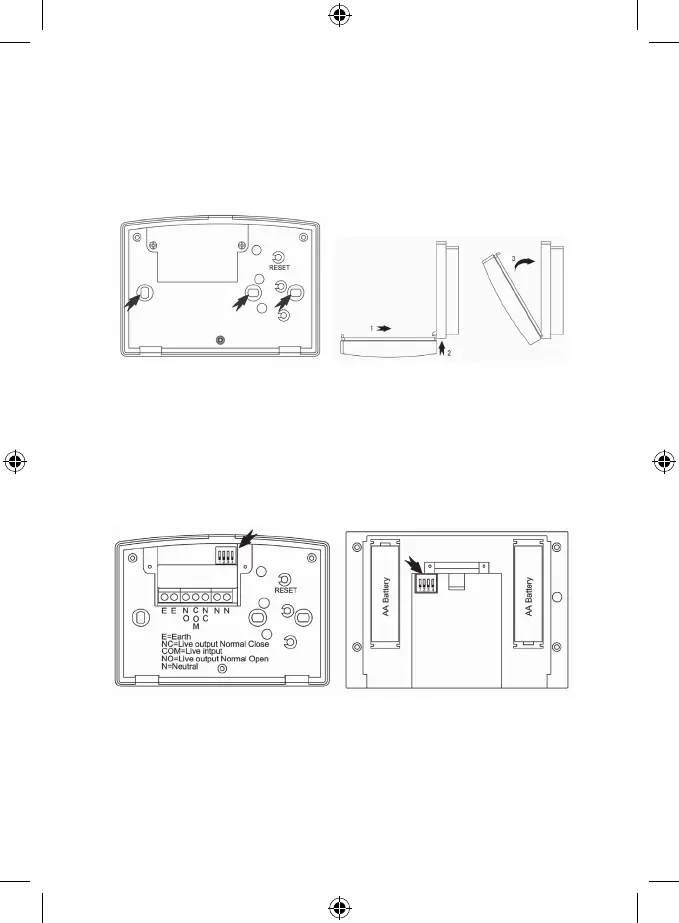

DIP kapcsolók a címkód beállításhoz - nyíllal jelölve
Az eredeti termosztát cseréje
FIGYELEM: a termosztát cseréje előtt csatlakoztassa le a hőszabályzó / légkondicionáló berendezést az elektromos
táphálózatról. Ezzel elkerüli az áramütést. Mielőtt az elektromos vezetékeket kikötné, gyelmesen olvassa el az
alábbiakat:
1. Kapcsolja ki az eredeti termosztátot és vegye le a készülék fedelét.
2. Oldja a termosztátot rögzítő csavarokat, és vegye le a termosztátot a fali tartóról.
3. Oldja a fali tartót rögzítő csavarokat, majd emelje el pár centivel a hátlapot a faltól, de ne válassza le a vezetékeket.
Óvatosan nyomja meg a készülék előlapján található reteszt és emelje le a fedelet
RESET = visszaállítás”
