Kontakte auf folgende Art schalten:

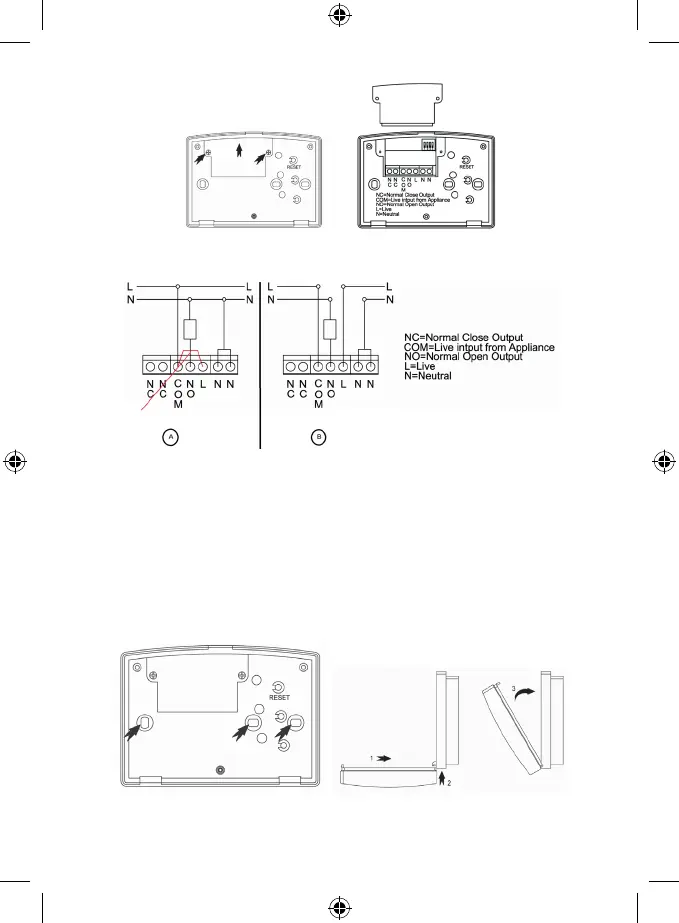

Schaltplan:
Falls die Versorgung des Thermostats und der angeschlossenen Einrichtung identisch ist, entsprechend der Skizze
a) schalten.
Die vorinstallierte Drahtverbindung zwischen den Kontakten COM und L nicht entfernen!
Den Phasenleiter an die COM Klemme anschließen.
Falls die Versorgung des Thermostats und der angeschlossenen Einrichtung NICHT identisch ist, entsprechend der
Skizze b) schalten.
Zuvor die vorinstallierte Drahtverbindung zwischen den Kontakten COM und L entfernen!
Die Installation der Schalteinheit durch das Zuschrauben mittels zweier mitgelieferter Schrauben zu Ende bringen.
Vor dem Zuschrauben der Kontaktabdeckung nicht vergessen, die Betätigungs- und Schalteinheit zu paaren, siehe
Einstellung der Adresse des Radiosignals.
Die vordere Abdeckung wieder aufsetzen.
Einstellung der Radiosignaladresse
Die Radiosignaladresse ermöglicht die Übertragung von Informationen zwischen der Betätigungs- und der
