THERMOSTAT MIT KAPILLARFÜHLER T80F
Bedienungs- und Installationsanweisung
Eigenschaften
• Thermostat mit Kapillarfühler und sichtbarer Außenskala
• Einfacher Betrieb mithilfe eines großen Handknopfes
• Temperaturbereich 0 °C – 90 °C (Auösung 5 °C)
• Einfacher elektrischer Anschluss mithilfe ausreichend großer Kabelklemmen
Montage
1. Den Thermostat auf dem Rohr an einer beliebiger Stelle befestigen und den externen Fühler auf der Oberäche
des Wasserübertragungssystems, dessen Temperatur der Fühler aufnehmen soll, sichern. Auf direkten und
sicheren Kontakt mit der Oberäche achten. (Vor Befestigen des Fühlers an der Installationsstelle unbedingt
die gesamte Dämmung entfernen.)
2. Das Kapillarrohr zwischen Thermostat und externem Fühler darf nicht gebogen werden!
Elektrischer Anschluss

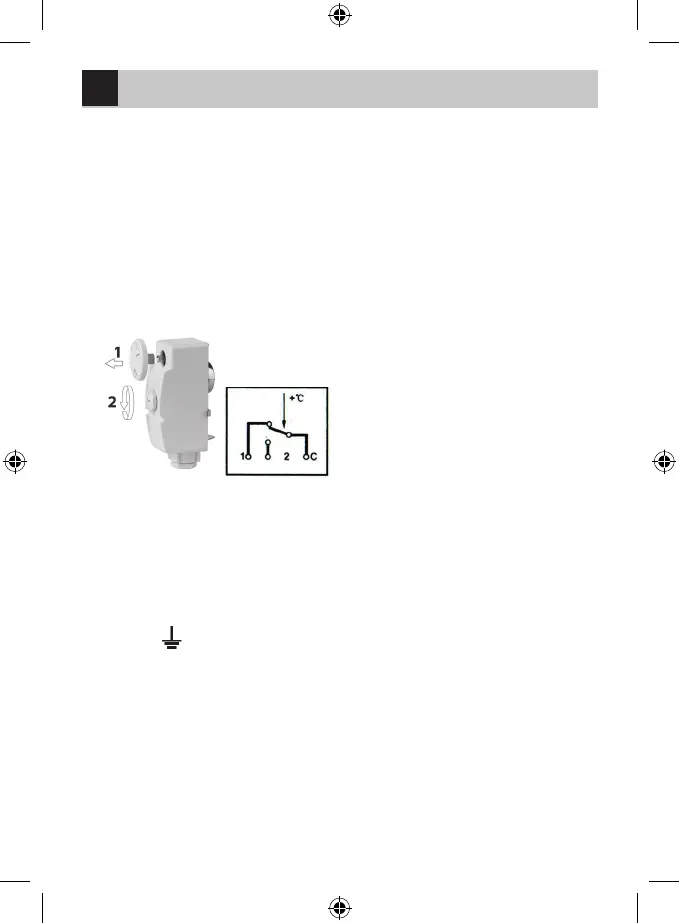

1. Den Thermostat önen, indem der Skalenknopf (1) entfernt und die große Kunststoschraube (2) gelöst
werden.
2. Den Deckel des Gehäuses abnehmen. Die vier Kabelklemmen, die jetzt zu sehen sind, werden so angeschlos-
sen:
• Klemme C und 1 = Öner
3. Der Thermostat önet sich bei steigender Temperatur und schließt sich bei sinkender Temperatur
(z.B. Funktion = „Heizung“).
• Klemme C und 2 = Öner
4. Der Thermostat schließt sich bei steigender Temperatur und önet sich bei sinkender Temperatur
(z.B. Funktion = „Kühlung“).
• Klemme = Erdung
Die Installation darf nur ein professioneller Installateur nach Anschlussplan durchführen. Außerdem muss die Installa-
tion auch den aktuell gültigen Richtlinien und den Spezikationen Ihres Energielieferanten entsprechen. Die Installation
immer bei abgeschaltetem Strom vornehmen und die Sicherheitsspezikation einhalten.
Den maximalen Schaltstrom nach technischen Angaben einhalten!
Technische Angaben
Betriebsspannung: 230 V AC 50Hz, 400 V AC 50Hz
Kontakt: 1 Zweiwegkontakt
Schaltstrom 16 (4) A – 230 V, 6 (1) A – 400 V
Geregelter Temperaturbereich: 0 °C – 90 °C
Abtastelement: F lüssigfühler
Schutzart: IP40
