29

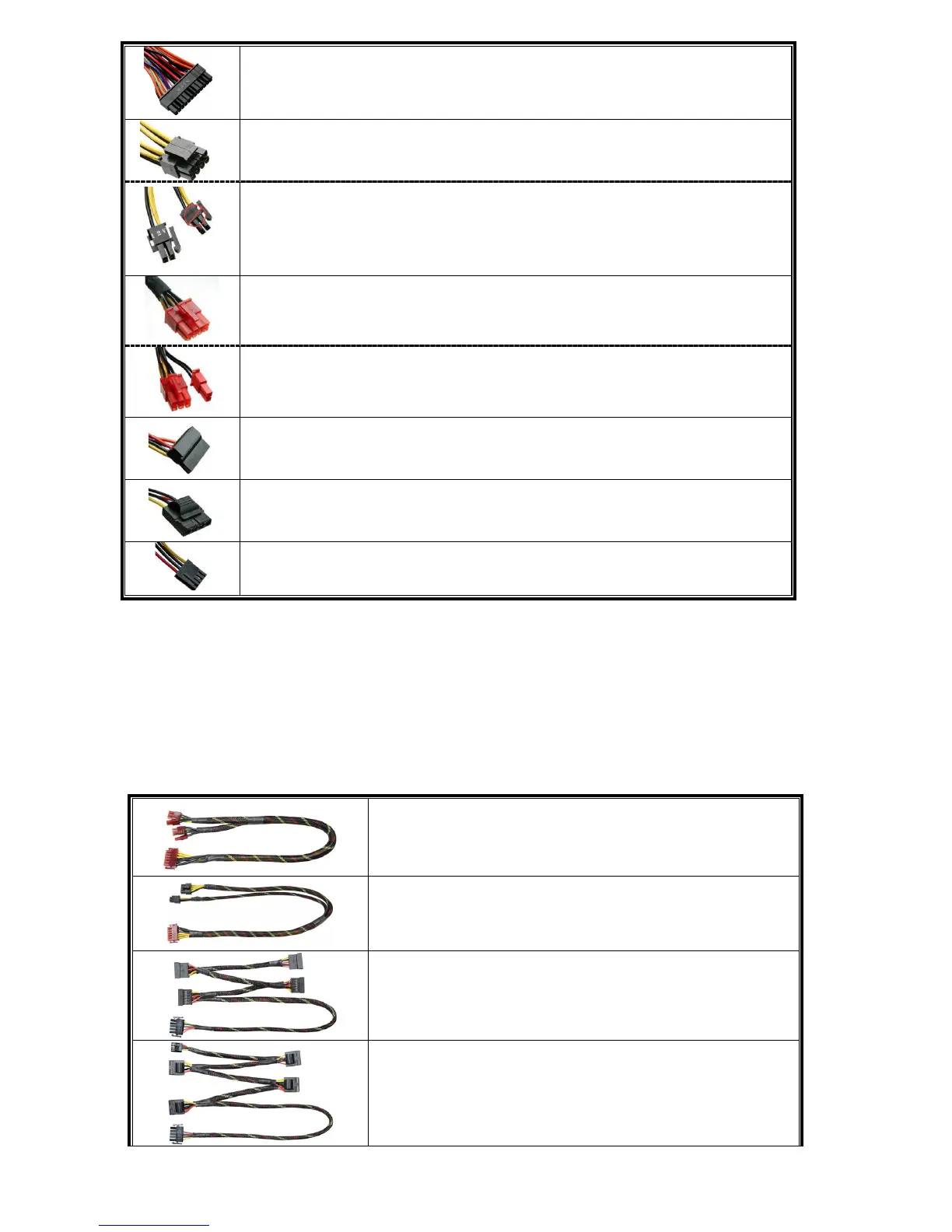

24-pinowe złącze płyty głównej
Do nowej generacji MB serwera/stacji roboczych ATX/EEB/CEB.
CPU 4+4-pinowe (8-pinowe) +12V, w trybie kombinowanym
8 pinowa konfiguracja obsługuje wielo procesorowych systemy serwera/stacji
roboczych i niektóre pojedyncze, ekstremalne rozwi ą zania systemów CPU.
CPU 4+4-pinowe (8-pinowe) +12V, w trybie podziału
4-pinowa konfiguracja obsługuje niektóre systemy z pojedynczym CPU. Niektóre
wieloprocesorowe systemy stacji roboczych/serwerów mog ą tak ż e wymaga ć tego
dodatkowego 4-pinowego zł ą cza 12V.
Należy użyć złącza z oznaczeniem “12V”.
PCI Express 6+2-pinowe (8-pinowe), w trybie kombinowanym
8-pinowa konfiguracja obsługuje najnowsze, wysokowydajne karty graficzne, które
wymagaj ą 8-pinowego zł ą cza PCI-E.
PCI Express 6+2-pinowe (8-pinowe), w trybie podziału / 6-pinowe PCI Express
6-pinowa konfiguracja obsługuje wi ę kszo ść wysokowydajnych kart graficznych
PCI-E, które wymagaj ą 6-pinowego zł ą cza PCI-E.
SATA
# 1
Do nap ę dów SATA/SAS.
4-pinowe Molex
# 2
Do nap ę dów IDE/SCSI/SAS lub niektórych kart graficznych AGP z tradycyjnym
4-pinowym gniazdem zasilania.
FDD
Do nap ę dów FDD lub niektórych dodatkowych kart.
#1 Niektóre nap ę dy SATA mog ą akceptowa ć zasilanie SATA lub 4-pinowe Molex. Zwykle do zasilania nap ę du
nale ż y u ż y ć jedno ze zł ą czy zasilania, ALE NIE OBU! Szczegółowe informacje zawiera podr ę cznik nap ę du.
#2 Zasilacz ten na ka ż dej linii 12V posiada oddzielne zabezpieczenie przed wysokim pr ą dem (OCP). W przypadku,
gdy zbyt wiele komponentów systemowych zostało podł ą czonych do jednej linii 12V, zabezpieczenie powoduje
wył ą czenie zasilacza. Nale ż y wtedy rozdzieli ć zasilanie podzespołów na osobne linie 12V, co zagwarantuje
stabilne i bezpieczne zasilanie systemu.
 DOSTARCZONE KABLE MODULARNE
Nale ż y u ż ywa ć WYŁ Ą CZNIE oryginalnych kabli modularnych ENERMAX, dostarczanych z
zasilaczami ENERMAX. Kable firm trzecich mog ą nie by ć zgodne i mog ą spowodowa ć uszkodzenie
PSU i/lub systemu, a tak ż e, u ż ywanie kabli firm trzecich mo ż e spowodowa ć uniewa ż nienie gwarancji
PSU.
EMC014-G: 2 x 6+2-pinowe (8-pinowe) PCI-E 2.0
Kabel modularny dla 1 lub 2 wysokiej wydajno ś ci kart
graficznych PCI Express, które wymagaj ą zł ą cza 6-pinowego
lub 8-pinowego PCI-E.
EMC018-G: 8-pinowe i 4-pinowe + zasilanie 12V CPU/RAM
Kabel modularny do obsługi specjalnej, wysokiej wytrzymało ś ci
stacji roboczej/serwera z wi ę cej ni ż 4 CPU i 16 modułami
RAM.
EMC019-G: 4 x napędy SATA
Kabel modularny do nap ę dów SATA/SAS, takich jak ODD i
HDD.
EMC020-G: 4 x 4-pinowe Molex do napędów (IDE/SCSI) &
1 x złącze FDD
Kabel modularny do nap ę dów IDE/SCSI/SAS i urz ą dze ń
peryferyjnych oraz 1 zł ą cze zasilania FDD.
