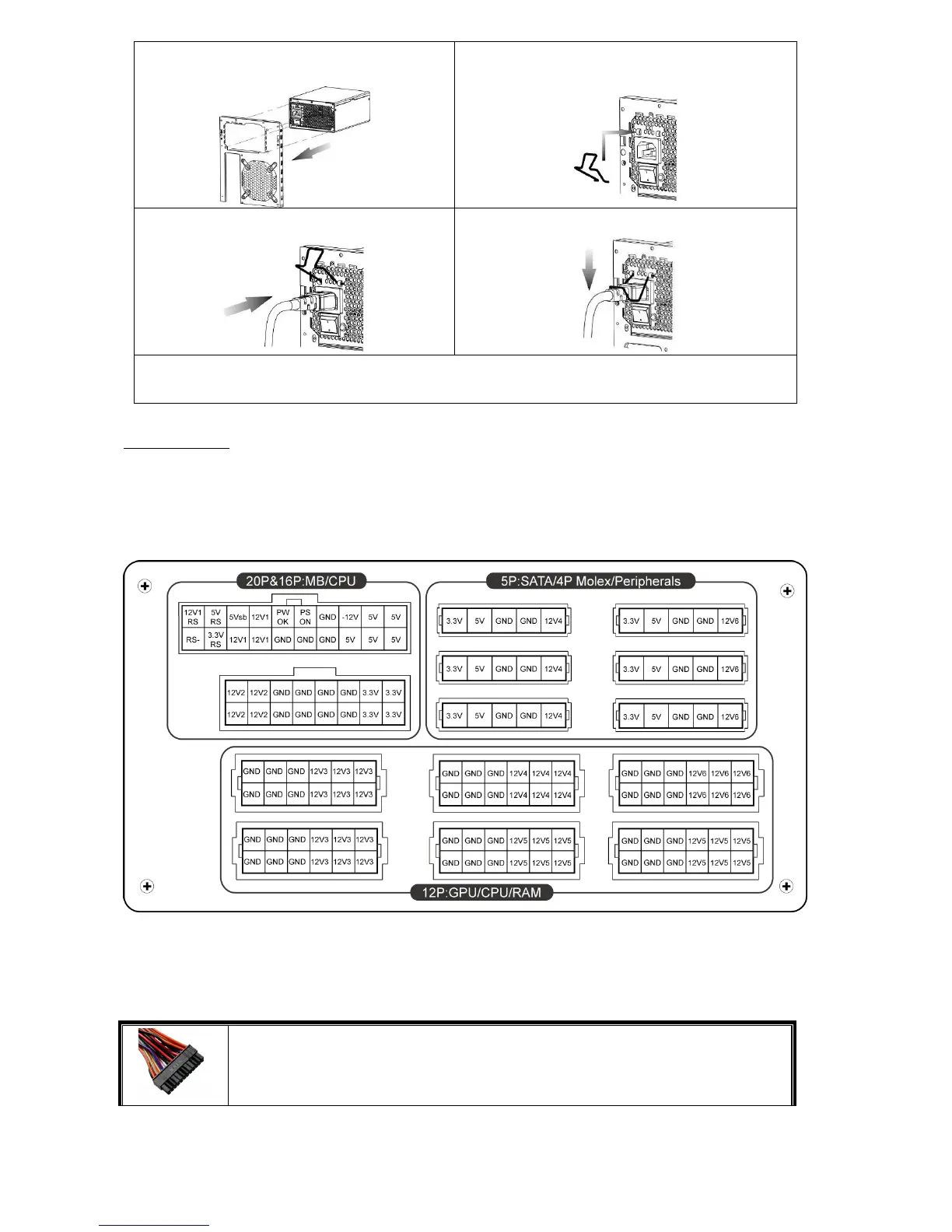

① 将电源供应器安装在机箱上，并确认 ON/OFF
开关已切换至 “ 关 ” 的位置（ O= 关）。
② 请同时按压「电源线扣」的两侧，将其扣在 AC
交流电插座附近的卡扣上。
③ 将电源线插入 AC 交流电插座中。
④ 将「电源线扣」扣在电源线上。
1. 此「电源线扣」适用于 ENERMAX( 安耐美 ) 电源产品提供的电源线，可能不适用其它厂商的电源线。
2. 组装或维修系统时，请将电源线从 AC 交流电插座上移除，并将开关切换至 “ 关 ” 的位置。
* 按照说明书进行安装后，仅耦合器一面可触及，其余面均在机箱内部。
模块线材插座
模块线材插座模块线材插座
模块线材插座
所有连接头都具备防误插设计，请确保能正确连接到兼容的装置。如果您无法顺利的将连结头连接
到电源供应器或是周边设备，请检查您连接头插入方向是否正确。请勿强行安装，或修改连接头，
这可能损坏电源供应器及计算机设备，因此造成的损坏不在保修范围内。下图说明模块插座排列及
DC 直流电分配方式：
*要让 24 针主板及 8 针 CPU 接头能正常工作，您必须将 16 针及 20 针模组线材接头分别连接到对应的电源模
组插座上。
*本产品为多组 12V 过电流保护设计，如您的周边设备用电过于集中在其中一组 12V 线路上，可能会启动过
电流安全保护而造成系统关机，请您将部分周边设备分配在不同的 12V 线路上以确保系统的稳定性及安全性。
 连接头说明
连接头说明连接头说明
连接头说明
24P Mainboard
支持大多数新款 ATX/EEB/CEB 服务器 / 工作站主机板。
