16
#1 Unos discos duros de SATA soportan conectores SATA e 4-Pin Molex. Conecte Vd. solamente un
enchufe! Examine su manual para el disco duro para entrar más en detalle.
#2 Unas placas base soportan este enchufe para suministrar corriente addicional aparte del enchufe
24-Pin de la placa base. Si su placa base tiene un zócalo de 24-Pin MB, Vd. no debería conectar
este enchufe de 4-Pin Molex. Debe examinar Vd. su manual sobre la placa base en detalle.
#3 La mayoría de tarjetas madres soportan de dos a cuatro zócalos 3-Pines de ventilación del
sistema/fuente, pero solamente uno o dos soportan el señal de RPM. Sí conecta un enchufe FM de
la fuente a éstos zócalos, pero no hay señal en el BIOS o en su software de monitor, por favor
conéctelo de nuevo a otro zócalo.

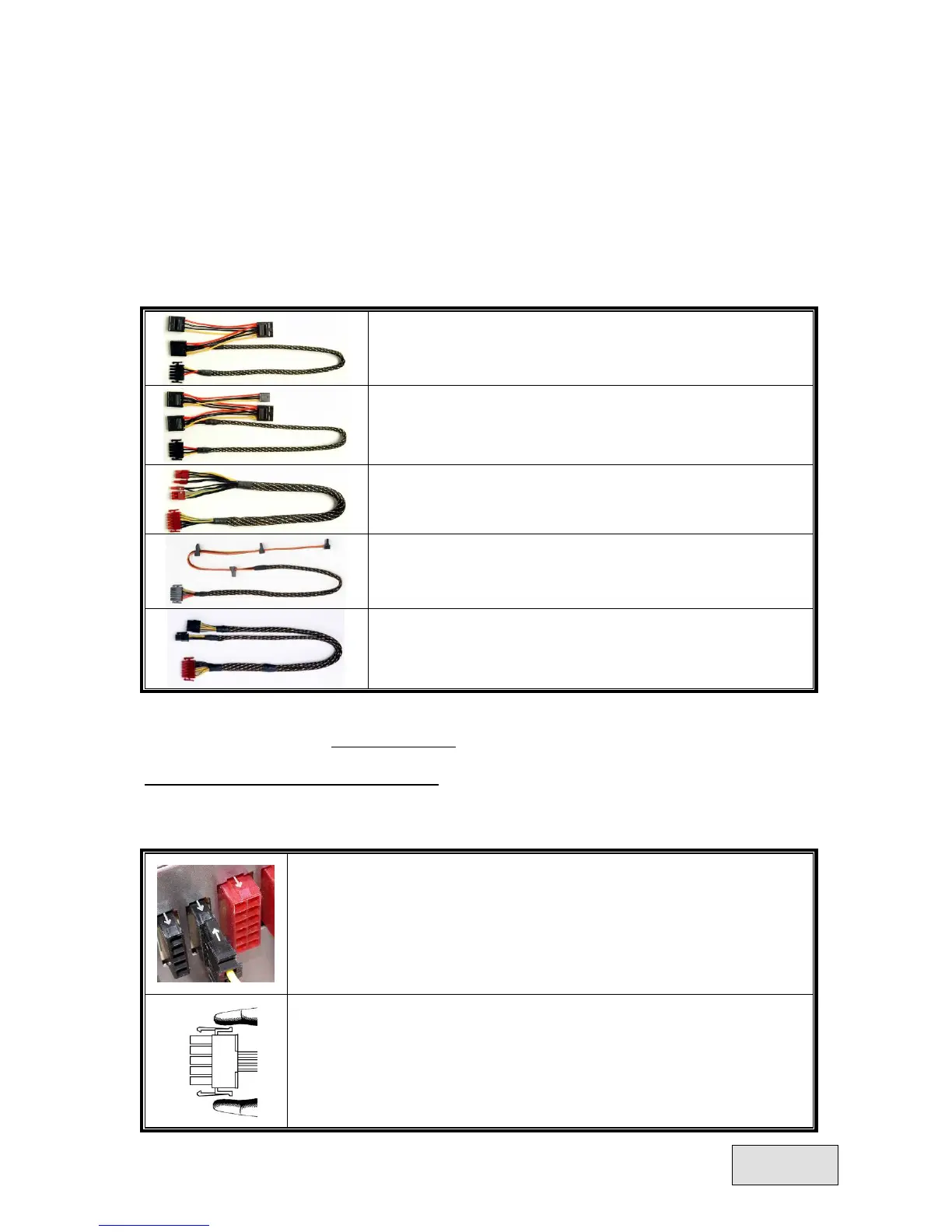

 CABLES MODULARES (contenido)
Por favor utilice solamente cables modulares originales de ENERMAX. Otros cables podrían dañar el
sistema e invalidar la garantía.
EMC012: 3 x 4P Molex (IDE/SCSI)
Cable modular para ODD o HDD tipo IDE/SCSI/SAS.
EMC013: 3 x 4P Molex (IDE/SCSI) + 1 x FDD
Cable modular para ODD o HDD tipo IDE/SCSI/SAS mas 1x
FDD (Floppy).
EMC014: 2 x 6+2P (8P) PCI-E 2.0
Cable modular para una o dos tarjetas gráficas Performance PCI
Express, que necesitan enchufes de 6 o 8-Pin PCI-E.
EMC017: 4 x SATA
Cable modular para ODD o HDD tipo SATA/SAS de la generación
más reciente.
EMC018: 8P & 4P +12V CPU/RAM power (opcional)
Cable modular para carga alta server/workstation con más que 4
CPU y 16 GB RAM.
 Los cables adjuntos podrían diferenciarse por modelo y por región de ventas.
 Ofrecemos más cables de forma opcional. Por favor revise nuestra página web para obtener
más información: www.enermax.com
Nota especial para integradores de sistemas:
Si su sistema necesita cables especiales, cables
modulares o con un diseño, contacte a un representante de ENERMAX.
 CONECTAR Y EXTRAER CABLES MODULARES
CONECTAR CABLES MODULARES CON LA FUENTE
5-Pin / 12-Pin enchufes de los cables modulares y los zócalos de la fuente
tienen marcas blancas de flecha.
1. Enchufes negros con zócalos negros y rojos con rojos.
2. Flecha con flecha.
3. Ahora puede conectarlo fácilmente.
RENOVAR CABLES MODULARES DE LA FUENTE
Todos los enchufes 5-Pin / 12-Pin de los cables modulares tienen ganchos para
guardar con los zócalos de la fuente. Para quitar un cable modular pulse hacia
las flechas y desconecte el enchufe cuidadosamente.
ESPAÑOL
