25

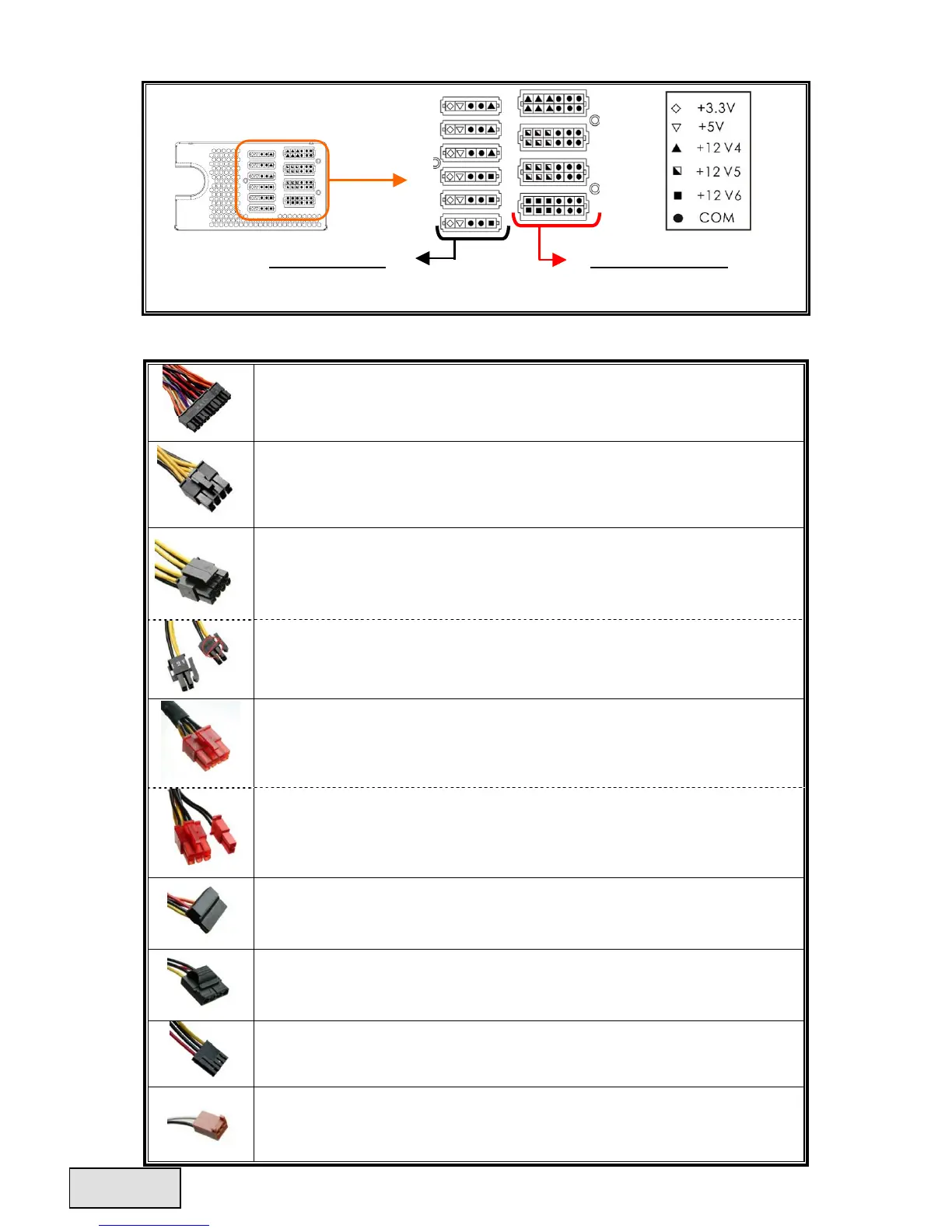

Il seguente grafico illustra il layout delle prese modulari e la distribuzione delle linee.
Prese NERE 5P
Forniscono 3.3V/5V/12V per alimentare i lettori
o altre periferiche.
Prese ROSSE 12P
Forniscono 12V per per alimentare scheda
grafica, CPU o RAM.
TIPI DI CONNETTORI
Scheda madre 24P
Cavo nativo,linea 12V alimentata da 12V1
Per le nuove generazioni MB : ATX/EEB/CEB.
8P CPU +12V
Cavo nativo, linea 12V alimentata da 12V1 & V2
Per server/workstation multi-CPU e sistemi a CPU singola.
4+4P (8P) CPU +12V, in modalità combinata
Cavo nativo, linea 12V alimentata da 12V1 & V2
Per server/workstation multi-CPU e sistemi a CPU singola
4+4P (8P) CPU +12V, in modalità separata
Cavo nativo, linea 12V alimentata da 12V1 & V2
Per server/workstation multi-CPU e sistemi a CPU singola
Usare il connettore con il segno “12V”.
6+2P (8P) PCI Express, in modalità combinata
Cavo nativo, linea 12V alimentata da 12V3
La configurazione a 8-pin supporta quelle schede grafiche di ultima generazione,
che richiedono il connettore PCI-E a 8 pin.
6+2P (8P) PCI Express, in modalità separata / 6P PCI Express
Cavo nativo, linea 12V alimentata da 12V3
La configurazione a 6-pin supporta quelle schede grafiche ad elevata prestazione
che richiedono il connettore PCI-E a 6 pin.
SATA
# 1
Per i lettori SATA/SAS.
4P Molex
# 2
Per i lettori IDE/SCSI/SAS o per alcuni modelli di schede grafiche AGP
FDD
Per lettori floppy o schede add-on.
FM (FAN RPM MONITOR)
# 3
Per la misurazione RPM della ventola 13.5cm.
Velocità ventola per i modelli 850 / 950 / 1050W: 700-1500RPM (±10%).
Velocità ventola per il modello 1250W: 800-1800RPM (±10%).
ITALIANO
