35

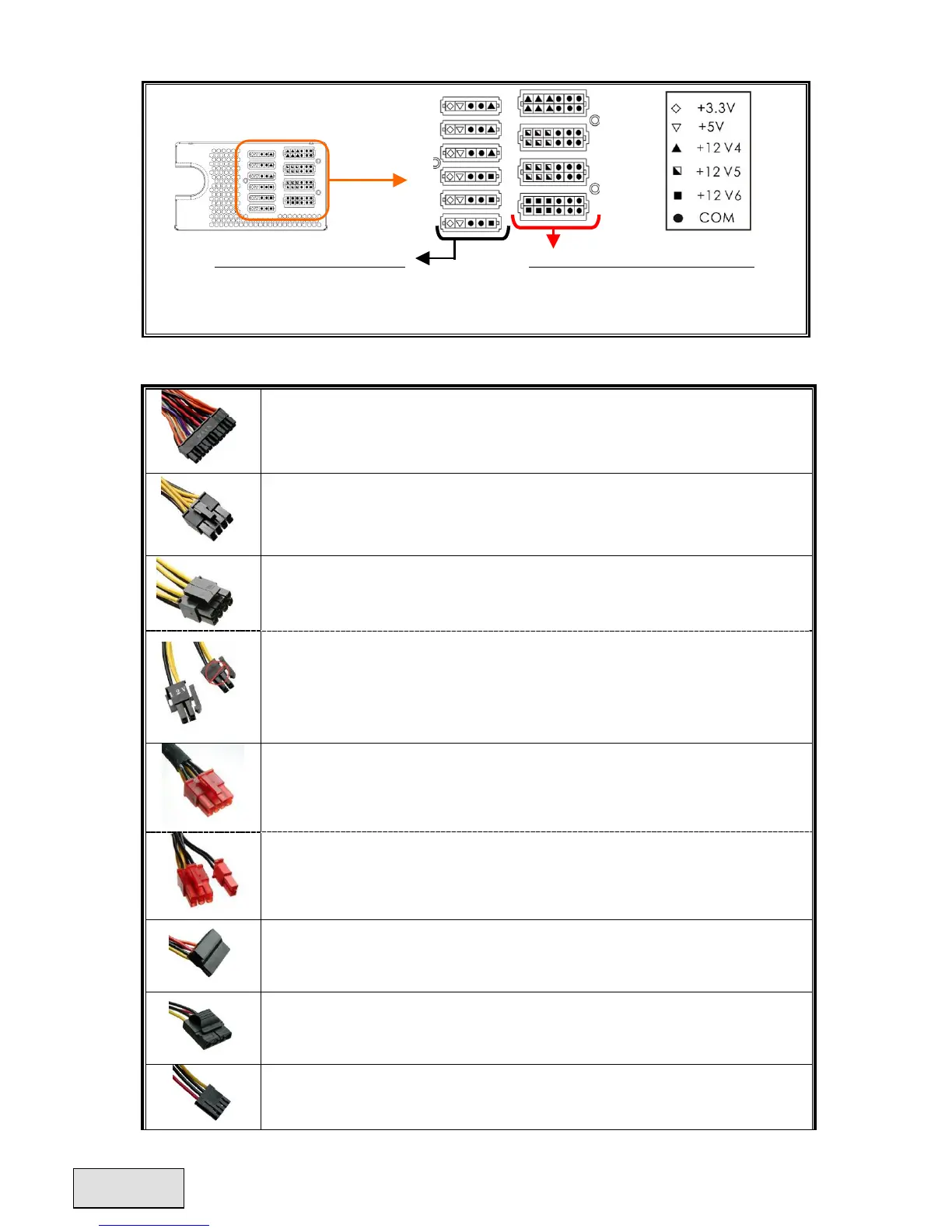

Na następującej ilustracji pokazano układ gniazd modularnych i dystrybucję linii prądu stałego DC.
5 pinowe CZARNE gniazda
Czarne gniazda udostępniają napięcie
3,3V/5V/12V dla kabli modularnych do zasilania
napędów lub innych urządzeń peryferyjnych.
12 pinowe CZERWONE gniazda
Czerwone gniazda udostępniają napięcie 12V
dla kabla modularnego w celu zasilania karty
graficznej, CPU lub RAM.
RODZAJE ZŁĄCZY
24-pinowe złącze płyty głównej
Kabel natywny, linia 12V obsługiwana przez 12V1
Do nowej generacji MB serwera/stacji roboczych ATX/EEB/CEB.
8-pinowe CPU +12V
Kabel natywny, linia 12V obsługiwana przez 12V1 i V2
Obsługa wielo procesorowych systemów serwera/stacji roboczych i niektórych
systemów z gniazdem pojedynczym.
CPU 4+4-pinowe (8-pinowe) +12V, w trybie kombinowanym
Kabel natywny, linia 12V obsługiwana przez 12V1 i V2
8 pinowa konfiguracja obsługuje wielo procesorowych systemy serwera/stacji
roboczych i niektóre pojedyncze, ekstremalne rozwiązania systemów CPU.
CPU 4+4-pinowe (8-pinowe) +12V, w trybie podziału
Kabel natywny, linia 12V obsługiwana przez 12V1 i V2
4-pinowa konfiguracja obsługuje niektóre systemy z pojedynczym CPU. Niektóre
wieloprocesorowe systemy stacji roboczych/serwerów mogą także wymagać tego
dodatkowego 4-pinowego złącza 12V.
Należy użyć złącza z oznaczeniem “12V”.
PCI Express 6+2-pinowe (8-pinowe), w trybie kombinowanym
Kabel natywny, linia 12V obsługiwana przez 12V3
8-pinowa konfiguracja obsługuje najnowsze, wysokowydajne karty graficzne, które
wymagają 8-pinowego złącza PCI-E.
PCI Express 6+2-pinowe (8-pinowe), w trybie podziału / 6-pinowe PCI Express
Kabel natywny, linia 12V obsługiwana przez 12V3
6-pinowa konfiguracja obsługuje większość wysokowydajnych kart graficznych
PCI-E, które wymagają 6-pinowego złącza PCI-E.
SATA
# 1
Do napędów SATA/SAS.
4-pinowe Molex
# 2
Do napędów IDE/SCSI/SAS lub niektórych kart graficznych AGP z tradycyjnym
4-pinowym gniazdem zasilania.
FDD
Do napędów FDD lub niektórych dodatkowych kart.
POLSKI
